Kits APsystems DS3D

O DS3D é o microinversor de maior potência da linha DS3 da APsystems: 2.000 W de saída contínua em corrente alternada para atender 4 módulos fotovoltaicos em um único aparelho. Ele opera em rede 220 V, aceita módulos de 315 a 670 Wp ou mais e carrega a garantia padrão da APsystems de 15 anos, extensível a 25. A comunicação com a central de monitoramento ECU é feita por ZigBee criptografado, e a geração aparece em tempo real no aplicativo EMA.

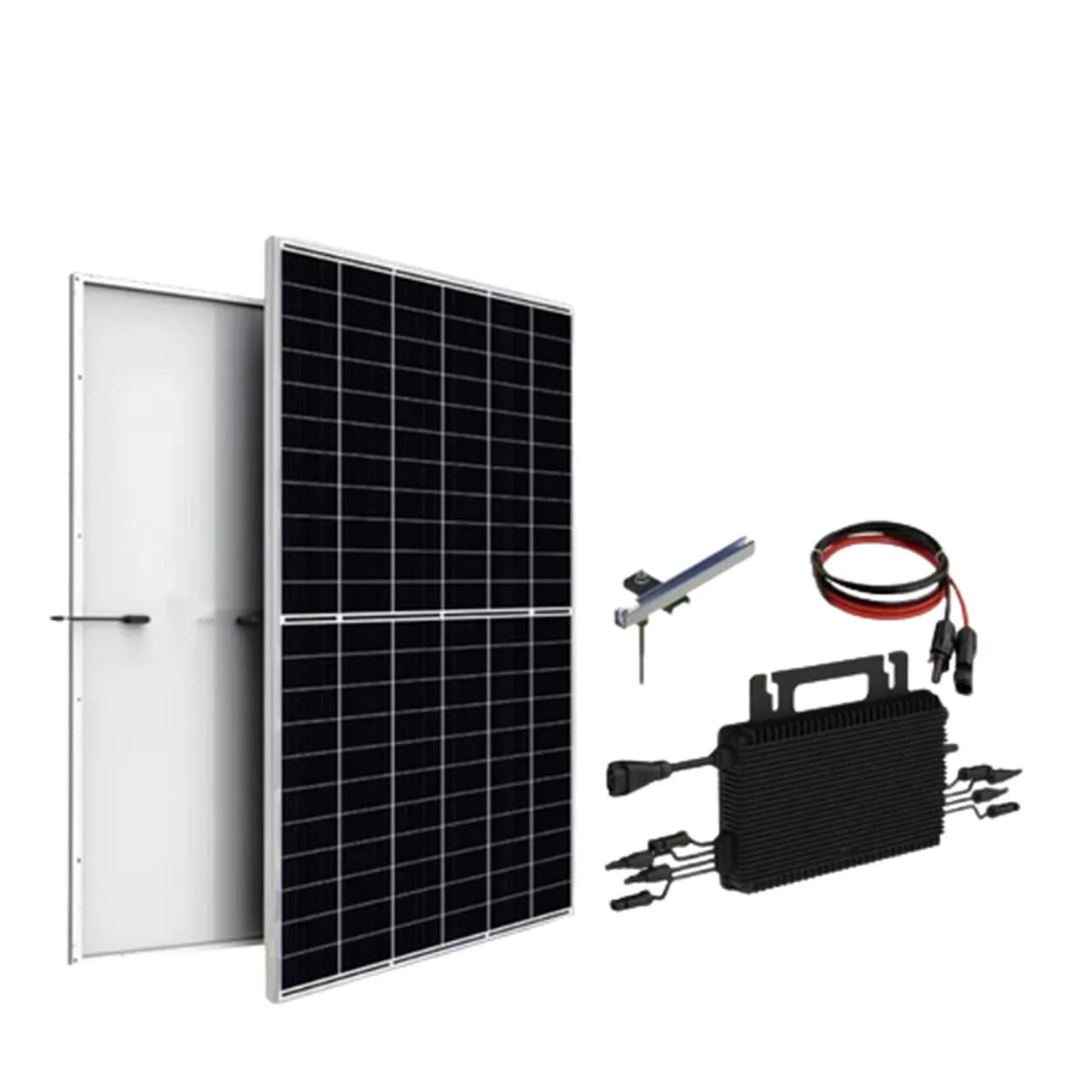

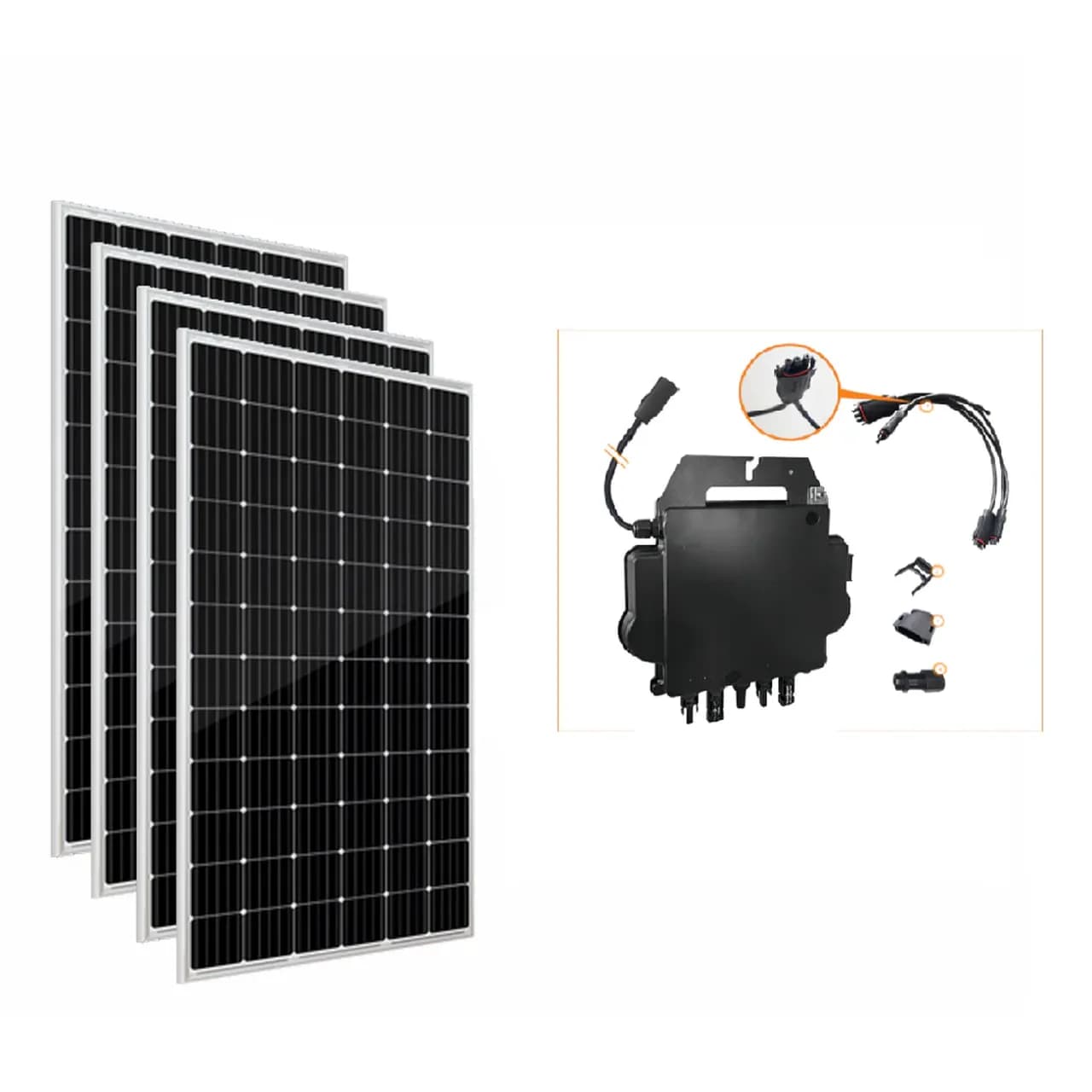

Os kits desta página combinam o DS3D com módulos TOPCon de vidro duplo bifacial — Canadian Solar de 415 W a 715 W e DAH de 620 W e 710 W — nas versões de 2 e 4 módulos, com estrutura de fixação para telhado cerâmico, metálico, fibrocimento, laje ou solo. O pagamento é à vista no Pix, política deliberada da loja que mantém o preço final menor e elimina a fraude de cartão, e o envio sai do estado de São Paulo para todo o Brasil.

Como o DS3D organiza 4 painéis em 2 MPPTs

O DS3D tem 2 rastreadores MPPT independentes e recebe 2 módulos em série em cada um (tensão máxima de 118 V por entrada). Na prática, o rastreamento acontece por par de painéis: se uma chaminé sombrear um par, o outro segue produzindo no ponto máximo — bem diferente do inversor string, em que uma sombra derruba a fileira inteira. No cabo tronco (10 AWG, 28 A), a APsystems limita o circuito a 3 unidades DS3D por segmento.

Um único DS3D entrega 2.000 W contínuos e atende 4 módulos — metade dos equipamentos no telhado em comparação com microinversores de 2 entradas.

DS3D ou DS3H: como dividir o telhado

A regra prática: grupos de 4 módulos ficam com o DS3D; quando sobra um par, entra o DS3H — as duas variantes operam na mesma classe 220 V, usam a mesma ECU e convivem no mesmo sistema. Um telhado de 6 módulos, por exemplo, rende mais com 1 DS3D + 1 DS3H do que com 2 DS3D, porque um DS3D alimentado por apenas 2 módulos roda com metade da capacidade ociosa.

Monitoramento sem subir no telhado

Em sistemas residenciais compactos, a ECU-B — o gateway de entrada da linha, com conexão só por WiFi — dá conta do recado; para instalações maiores, a ECU-R acompanha até 100 microinversores. Nas duas, o aplicativo EMA mostra geração, histórico e alertas de cada unidade.
