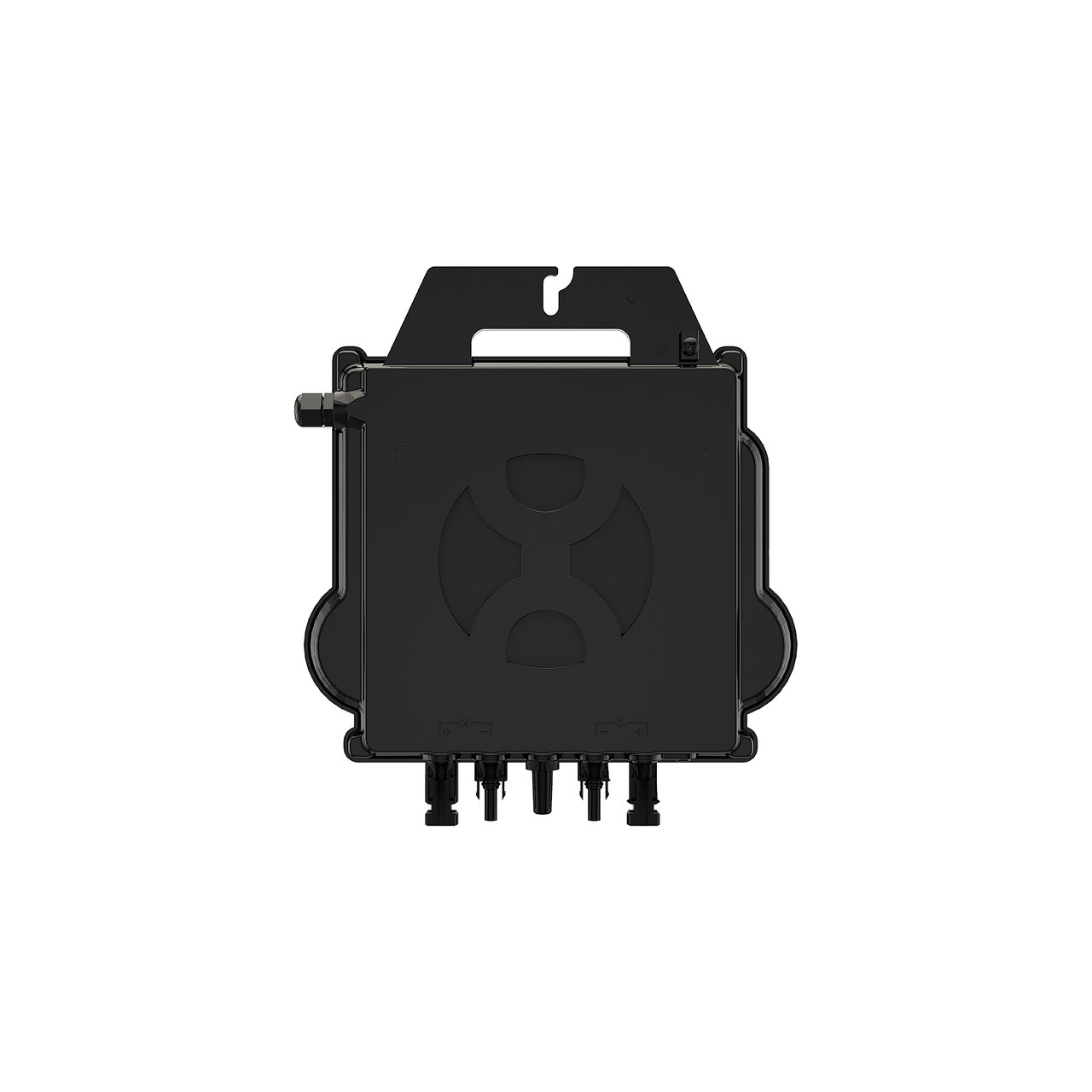

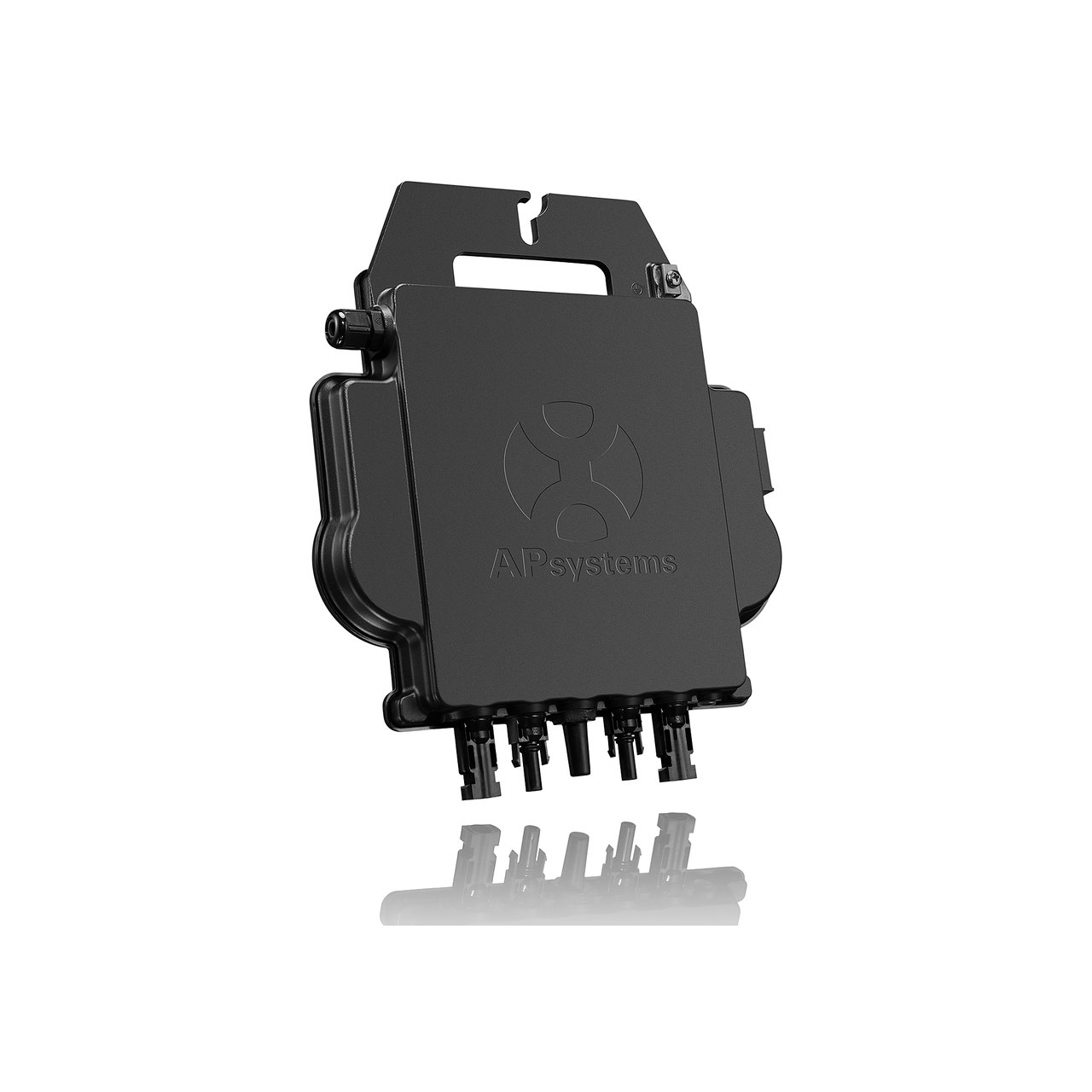

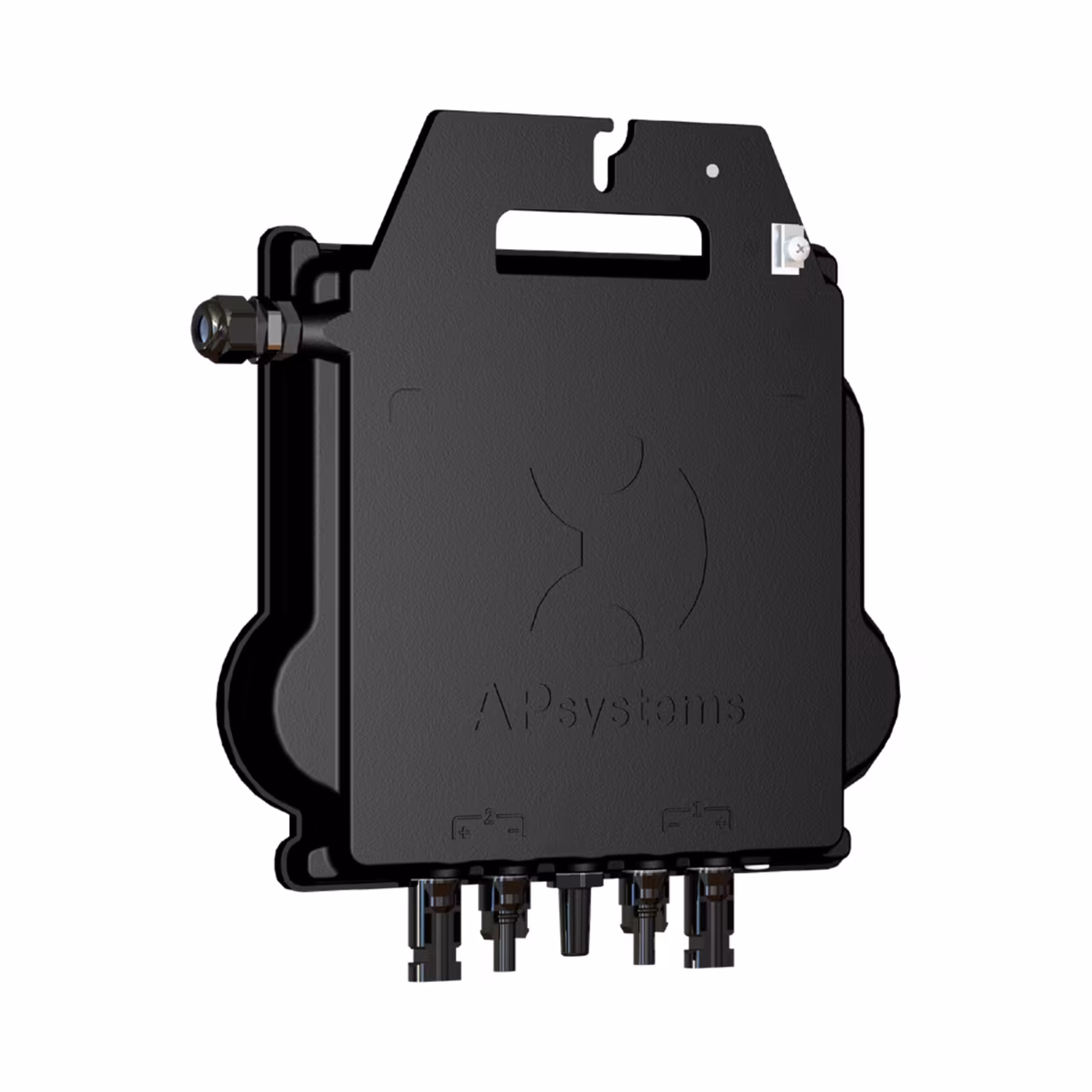

Microinversor APsystems DS3-LV 1000VA (127V)
APsystems · DS3-LV
Microinversor APsystems DS3-LV: 1000 VA em rede monofásica 127 V, 2 MPPT e 15 anos de garantia. A solução DS3 para concessionárias que entregam 127 V.
Microinversor APsystems DS3-LV — o DS3 para rede monofásica 127 V
Microinversor APsystems DS3-LV: 1000 VA em rede monofásica 127 V, 2 MPPT e 15 anos de garantia. A solução DS3 para concessionárias que entregam 127 V.
Feito para rede 127 V
Saída monofásica 127 V (101,6–142,2 V, ajustável até 152 V). A opção certa para regiões e concessionárias que entregam 127 V na unidade consumidora.
MPPT duplo independente
2 rastreadores MPPT para 2 painéis. Cada módulo produz no seu máximo mesmo com sombra parcial ou orientações diferentes no telhado.
Isc reforçada de 25 A
Corrente de curto-circuito admissível de 25 A por entrada (contra 20 A do DS3D/DS3-H), acomodando módulos de corrente mais alta.
15 anos de garantia
Garantia de fábrica de 15 anos (extensível a 25), comunicação ZigBee encriptada e monitoramento painel a painel pela plataforma EMA da APsystems.
Microinversor APsystems DS3-LV 1000VA — o DS3 para rede monofásica 127V
Se a sua concessionária entrega 127V fase-neutro na unidade consumidora, você não usa um microinversor de 220V — você usa o APsystems DS3-LV. É o único modelo da linha DS3 projetado de fábrica para rede monofásica 127V: entrega 1000 VA de potência de saída a partir de 2 painéis, com 2 rastreadores MPPT independentes (um por módulo).
Para que tipo de rede ele serve
O DS3-LV opera exclusivamente em rede monofásica fase-neutro 127V, com tensão de saída de 101,6 a 142,2V (ajustável de 100 a 152V para cobrir as variações de tensão do país). Isso é o oposto dos irmãos de 220V: um microinversor rotulado 220V (como o DS3D ou o DS3-H) enxerga 220V tanto em rede fase-neutro 220V quanto em rede fase-fase 220V — mas não funciona em 127V. Já o DS3-LV é o caminho inverso: 127V só, e não opera em 220V. Especificar pela tensão real da rede é obrigatório.
- Rede 127V (F+N) → DS3-LV
- Rede 220V monofásica (F+N) ou bifásica (F+F) → DS3-H ou DS3D
- Rede 220V trifásica fase-fase → QT2-220
- Rede 380V trifásica → QT2D
O que o diferencia dos outros DS3
Além da tensão, o DS3-LV tem uma diferença de hardware: admite corrente de curto-circuito (Isc) de 25A por entrada, contra 20A do DS3D e do DS3-H. Na prática, ele acomoda módulos de corrente mais alta sem limitar a colheita. A faixa recomendada de potência de módulo vai de 330Wp a 660Wp+ por entrada. A eficiência máxima é de 96,5%, e a garantia de fábrica é de 15 anos (extensível a 25).
Os 2 MPPTs para 2 painéis dão a granularidade máxima possível: cada módulo trabalha no seu próprio ponto de máxima potência. Sombra parcial, sujeira ou orientações diferentes no telhado em um painel não derrubam a produção do outro — diferente do inversor string, onde o elo mais fraco define a corrente de toda a série.
Como todo microinversor, a conversão CC→CA acontece no telhado. Não há strings de alta tensão contínua percorrendo o imóvel, o que elimina o risco de arco elétrico em CC, causa da maioria dos incêndios em geradores fotovoltaicos. A comunicação com a ECU é por ZigBee criptografado, e o monitoramento painel a painel fica na plataforma EMA (Energy Management Analysis) da APsystems. O grau de proteção é IP67 e a refrigeração é por convecção natural, sem ventiladores.
Ficha rápida
| Item | Especificação |
|---|---|
| Potência de saída | 1000 VA · 127V monofásico (F+N) |
| Faixa de tensão CA | 101,6–142,2V (ajustável 100–152V) |
| Corrente nominal de saída | 7,87 A |
| MPPT | 2 independentes · 2 painéis (1 por MPPT) |
| Faixa de módulo | 330Wp–660Wp+ por entrada |
| Corrente CC | 20 A/entrada · Isc 25 A/entrada |
| Eficiência | 96,5% máxima |
| Proteção | IP67 · convecção natural |
| Garantia | 15 anos de fábrica (25 opcional) |
Homologação e instalação
Todo gerador conectado à rede da concessionária precisa de homologação, conforme a REN ANEEL 482/2012 e atualizações (Lei 14.300/2022). O DS3-LV atende às normas ABNT NBR 16149:2013 e NBR 16150. Orientamos gratuitamente sobre dimensionamento, escolha da ECU, cabeamento e todo o processo de homologação — antes e depois da compra.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Performance elétrica
Dados elétricos principais em condições STC (25°C, 1000 W/m², AM1.5).
- Potência AC de saída
- 1000 VA
- Tensão de saída
- 127 V monofásico (101,6–142,2 V · ajustável 100–152 V)
- Tensão CC
- 60 V (máxima)
- Corrente CC
- 20 A/entrada · Isc 25 A/entrada
- Eficiência
- 96,5% máxima
- Rastreadores MPPT
- 2
- Painéis por inversor
- 2
Conectividade e monitoramento
- Comunicação
- ZigBee encriptado (via ECU)
- Monitoramento
- APsystems EMA — painel a painel
- Cabo tronco AC
- 4 mm², 28 A · máx. 3 DS3-LV por ramal
Certificações e garantia
- INMETRO
- ABNT NBR 16149/16150, IEC 62116
- Garantia
- 15 anos (25 opcional)
Documentos & Certificações
Acesse 6 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Certificado INMETRO(2)
Homologação no Instituto Nacional de Metrologia — obrigatória para equipamentos fotovoltaicos conectados à rede no Brasil. Registro válido e disponível para apresentação à concessionária.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guia técnico(1)
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Fornecemos toda a documentação técnica e jurídica necessária — inclusive ART de engenheiro responsável sob demanda.
Perguntas frequentes
As 8 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Para que tipo de rede serve o DS3-LV?
Para que tipo de rede serve o DS3-LV?
Rede monofásica fase-neutro 127V, exclusivamente. A saída opera de 101,6 a 142,2V (ajustável até 152V). Ele não funciona em 220V — para rede 220V monofásica use o DS3-H ou o DS3D; para trifásica, o QT2-220 (220V fase-fase) ou o QT2D (380V).
02Qual a diferença do DS3-LV para os outros DS3?
Qual a diferença do DS3-LV para os outros DS3?
A tensão de saída (127V em vez de 220V) e a corrente de entrada: o DS3-LV admite Isc de 25A por entrada, contra 20A do DS3D e do DS3-H, acomodando módulos de corrente mais alta. Entrega 1000 VA para 2 painéis, com eficiência máxima de 96,5%.
03Quantos painéis e quantos MPPT o DS3-LV tem?
Quantos painéis e quantos MPPT o DS3-LV tem?
Até 2 painéis por unidade, com 2 MPPTs independentes — um por módulo. É a maior granularidade possível: cada painel é otimizado no seu próprio ponto de máxima potência, então sombra ou orientação diferente em um não afeta o outro.
04Um microinversor de 127V funciona em rede 220V (e vice-versa)?
Um microinversor de 127V funciona em rede 220V (e vice-versa)?
Não. O DS3-LV é 127V e não opera em 220V. Já um microinversor de 220V (DS3D ou DS3-H) enxerga 220V tanto em rede fase-neutro 220V quanto em rede bifásica fase-fase 220V, mas não funciona em 127V. Por isso é essencial confirmar a tensão da rede antes de comprar.
05O DS3-LV precisa de ECU para funcionar?
O DS3-LV precisa de ECU para funcionar?
O microinversor gera e injeta energia na rede mesmo sem ECU. A ECU é necessária para o monitoramento painel a painel na plataforma EMA e para o ajuste dos parâmetros de proteção exigidos na homologação. Uma ECU-R atende até 100 microinversores e é a recomendada para sistemas DS3 residenciais e comerciais comuns.
06Qual ECU usar com o DS3-LV?
Qual ECU usar com o DS3-LV?
Para a maioria dos projetos, a ECU-R (até 100 micros, a mais econômica). Use a ECU-C quando precisar de zero export, limite de exportação, medição de consumo ou rede trifásica (também até 100 micros). Para sistemas pequenos existe a ECU-B, gateway só-WiFi que comporta até 16 MPPTs — cerca de 8 microinversores DS3, já que cada DS3 usa 2 MPPTs. Todas falam ZigBee criptografado e são compatíveis com a linha DS3.
07Qual a garantia do DS3-LV?
Qual a garantia do DS3-LV?
O DS3-LV tem **15 anos de garantia padrão de fábrica** APsystems, válida automaticamente — você não precisa registrar nada para a cobertura valer. Há a opção de **estender para 25 anos**, que é um serviço pago contratado junto à APsystems. O que importa guardar é a **nota fiscal**: ela comprova a data da compra, início do prazo.
08Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
