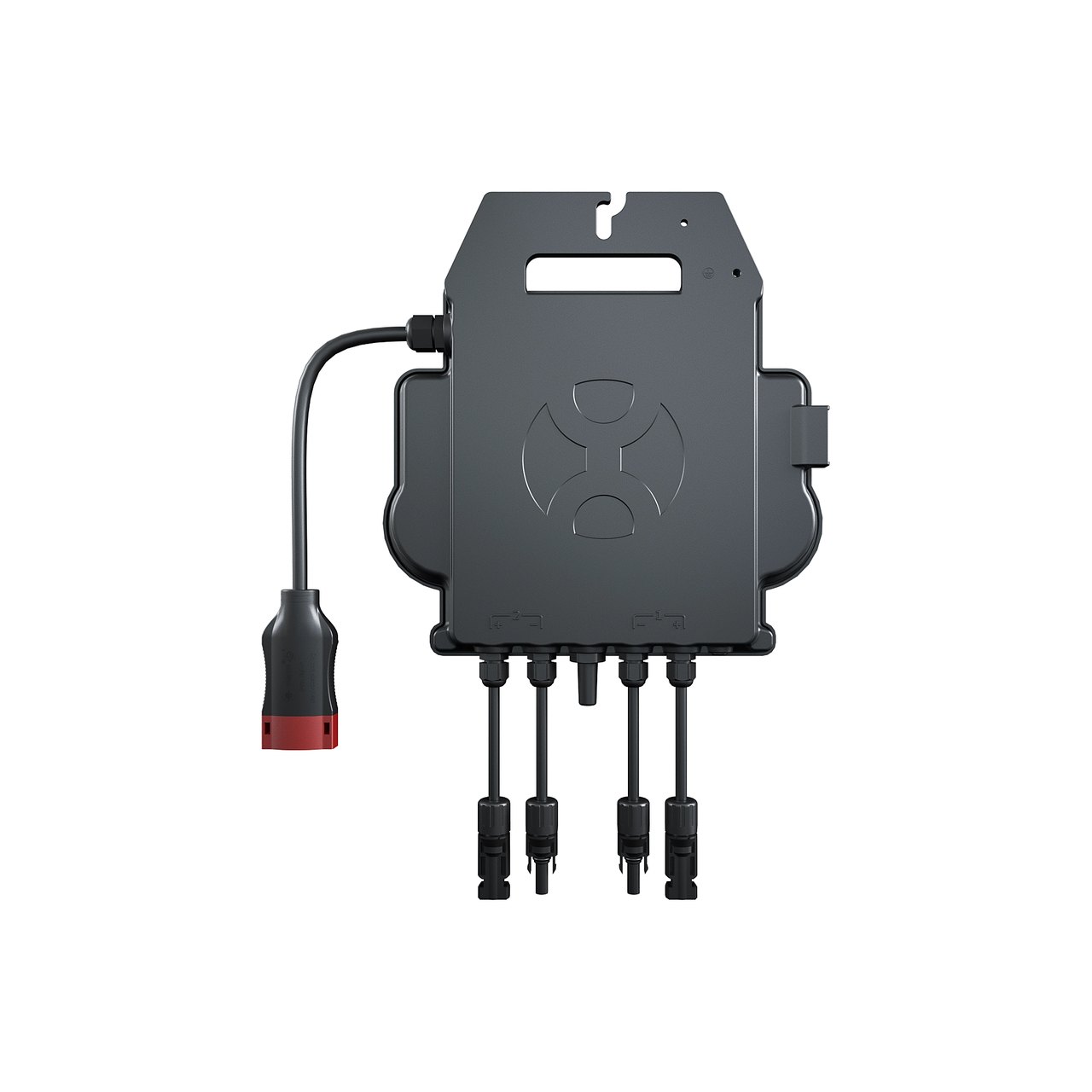

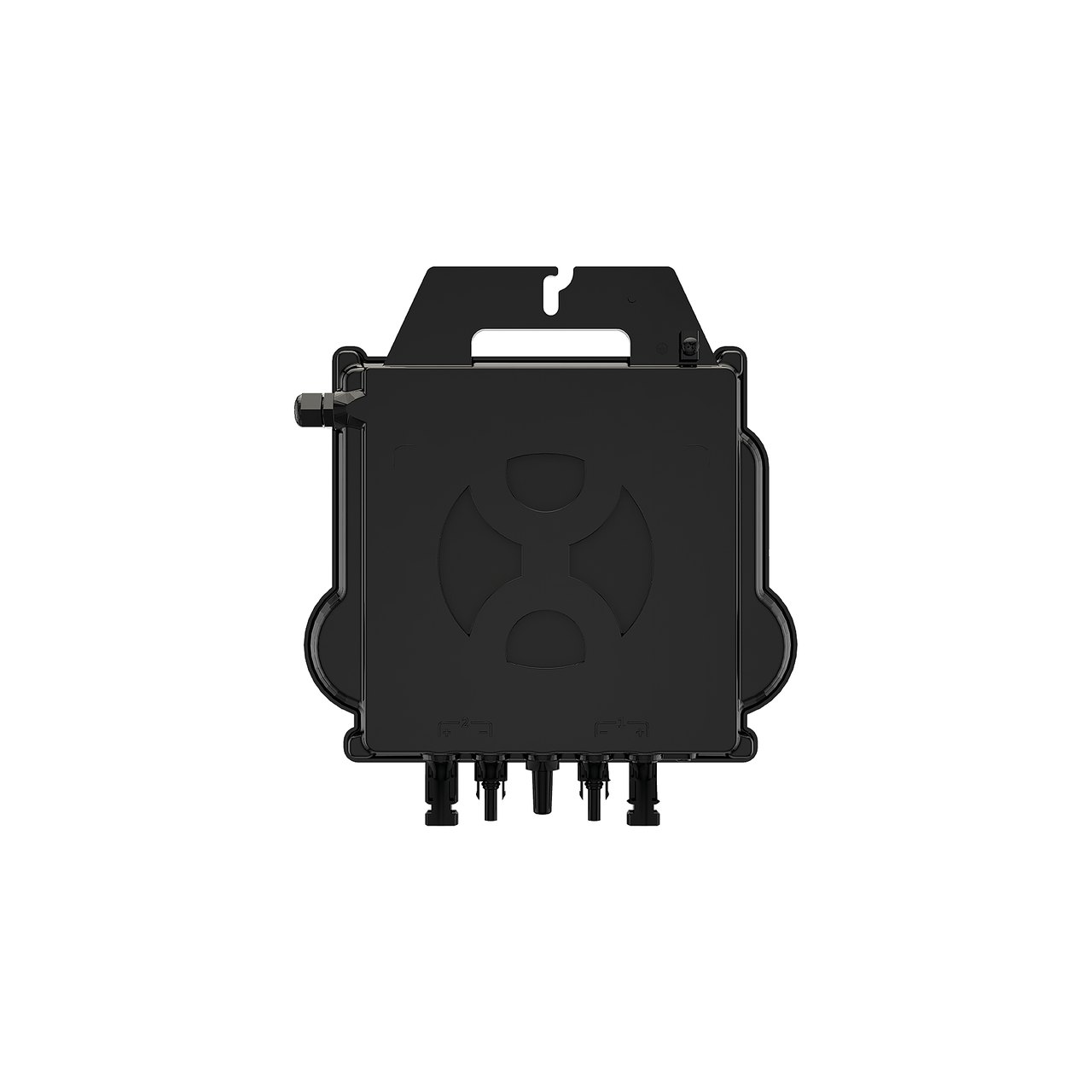

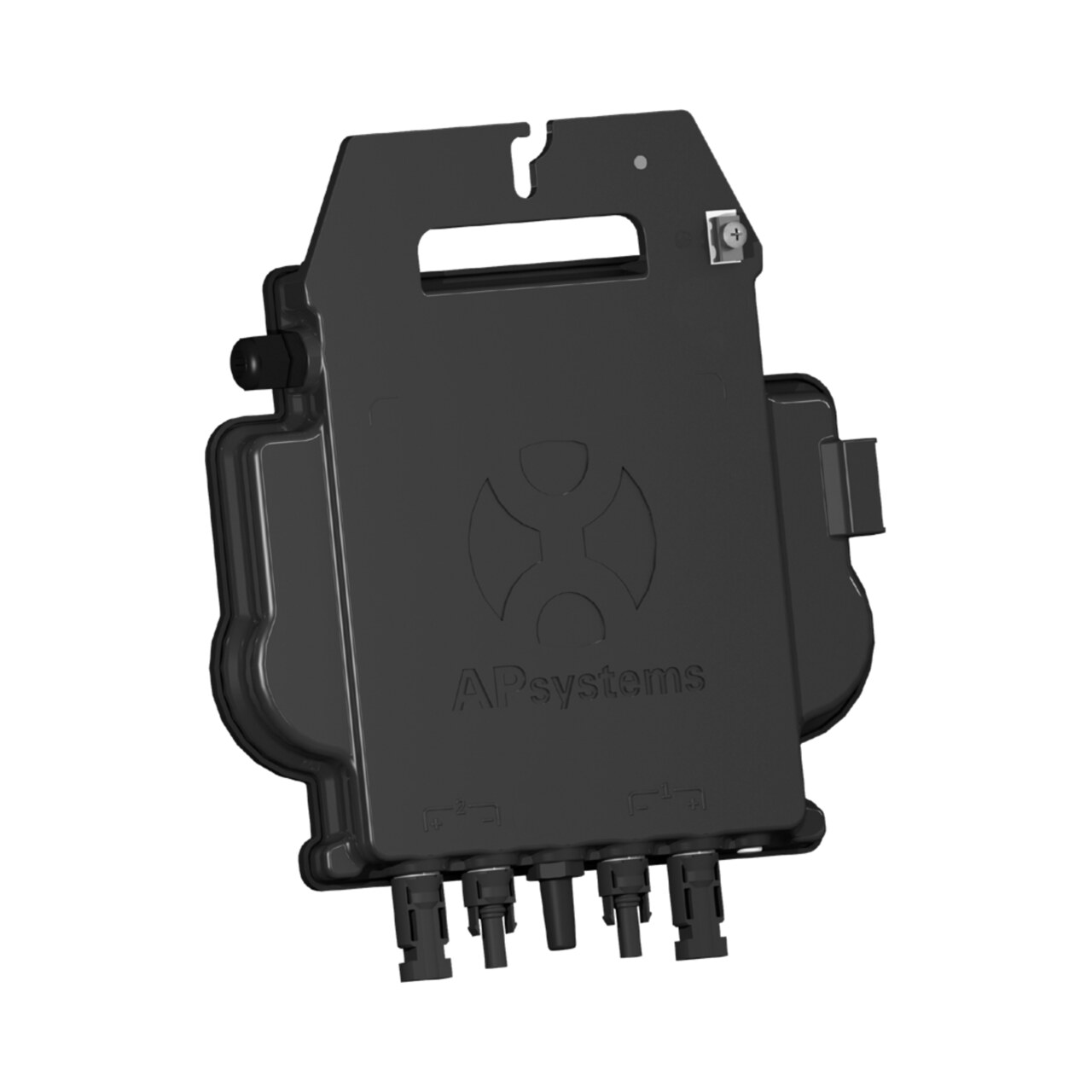

Microinversor APsystems DS3-H 1050VA
APsystems · DS3-H
Sobre este produto
Microinversor APsystems DS3-H — residencial, 2 painéis com MPPT individual
Microinversor APsystems DS3-H: 1050 VA, 2 MPPT para 2 painéis e 15 anos de garantia. O microinversor residencial mais versátil da linha DS3, operável em 220 V e 127 V.
1 MPPT por painel
Dois MPPTs para dois painéis: granularidade máxima. Cada módulo é otimizado individualmente, ideal para telhados com orientações ou sombreamentos diferentes.
Versátil 220 V e 127 V
Opera tanto em rede F+N 220 V quanto 127 V conforme o boletim técnico — o microinversor residencial mais flexível para diferentes concessionárias.
Compatível com QS1 e YC600
Pode conviver no mesmo sistema com microinversores QS1 e YC600 da APsystems, facilitando expansões e retrofits de instalações antigas.
15 anos de garantia
Garantia de fábrica de 15 anos (extensível a 25), homologado INMETRO (Portaria 140/2022 + 515/2023) e monitorado painel a painel pela plataforma EMA.
Microinversor APsystems DS3-H — 1050 VA, dual-voltagem 220 V e 127 V, com 1 MPPT por painel
Quando você monta um sistema solar residencial e quer cada painel no seu ponto máximo, o microinversor é a peça que faz isso acontecer. O APsystems DS3-H é o microinversor mais versátil de tensão da linha DS3: entrega 1050 VA para 2 painéis, com 2 rastreadores MPPT independentes (um para cada módulo), e — diferente dos demais DS3 — opera tanto em rede 220 V quanto em 127 V.
O que ele faz no seu telhado
O DS3-H faz a conversão CC→CA em cima do telhado, painel a painel. Isso elimina as strings de alta tensão contínua e o risco de arco elétrico que existem em inversor central. A geração vem dos painéis; o microinversor faz a conversão e injeta a energia na rede com a tensão e a frequência certas.
A granularidade aqui é a máxima possível: 2 MPPT para 2 painéis = 1 MPPT por painel. Se um módulo pega sombra de tarde ou aponta para outra orientação, o vizinho não é arrastado para baixo — cada um rende no seu próprio ponto ótimo.
- Dual-voltagem de verdade: o Boletim Informativo Técnico brasileiro da APsystems mostra o DS3-H ligado em rede fase-neutro 220 V e também fase-neutro 127 V. É o único DS3 que atende as duas tensões — o DS3D é só 220 V e o DS3-LV é só 127 V.
- 220 V F+N e F+F: em rede 220 V, o micro "vê" 220 V entre seus dois terminais — seja fase-neutro 220 V (comum no Nordeste) ou fase-fase 220 V (duas fases da rede 127/220 V do Sudeste/Sul).
- 2 MPPT independentes: faixa de operação de 26 V a 60 V por entrada (rastreamento 28–45 V), ideal para telhados com águas em orientações diferentes.
- Painéis robustos: faixa recomendada de 330 Wp a 660 Wp+ por módulo, até 20 A de corrente por entrada.
- Eficiência alta: até 96,5% de pico (95% europeia).
- Monitoramento painel a painel: na plataforma APsystems EMA, via ZigBee criptografado até a ECU.
Ficha rápida
| Item | DS3-H |
|---|---|
| Potência de saída | 1050 VA |
| MPPT / painéis | 2 MPPT / 2 painéis (1:1) |
| Tensão de saída | 220 V (176–246,4 V) e 127 V — dual |
| Faixa de módulo | 330–660 Wp+ por painel |
| Tensão / corrente CC | 60 V máx. · 20 A por entrada |
| Eficiência | 96,5% máx. · 95% Euro |
| Proteção | IP67 |
| Comunicação | ZigBee criptografado (via ECU) |
| Garantia | 15 anos (25 opcional) |
ECU: o cérebro da comunicação
O DS3-H fala ZigBee com uma ECU, que envia os dados para a nuvem EMA. Para projetos residenciais e comerciais comuns, a ECU-R é a recomendada e a mais econômica — comunica com até 100 microinversores. Para um sistema pequeno, existe a ECU-B, só WiFi, que funciona como gateway de entrada para até 16 MPPTs — o equivalente a cerca de 8 microinversores DS3 (cada DS3 tem 2 MPPT). E quando o projeto precisa de rede trifásica, medição de consumo ou limite de exportação (zero export), sobe-se para a ECU-C (também até 100 micros); a escolha é pela função do gateway, e em capacidade todos chegam a 100 micros.
Homologação e instalação
Todo sistema conectado à rede precisa de homologação na concessionária, conforme a REN ANEEL 482/2012 (e atualizações — REN 687/2015, REN 1.000/2021 e a Lei 14.300/2022). O DS3-H tem registro INMETRO (conformidade Portaria nº 140/2022 e Portaria nº 515/2023, ABNT NBR 16149:2013 e 16150), pré-requisito para a homologação. Oferecemos consultoria gratuita sobre dimensionamento, escolha da ECU e todo o processo de acesso junto à distribuidora.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Performance elétrica
Dados elétricos principais em condições STC (25°C, 1000 W/m², AM1.5).
- Potência AC de saída
- 1050 VA
- Tensão de saída
- 220 V monofásico (176–246,4 V) · operável 127 V
- Tensão CC
- 60 V (máxima)
- Corrente CC
- 20 A/entrada
- Eficiência
- 96,5% máx. · 95% Euro
- Rastreadores MPPT
- 2 (1 por painel)
- Painéis por inversor
- 2
Conectividade e monitoramento
- Comunicação
- ZigBee encriptado (via ECU)
- Monitoramento
- APsystems EMA — painel a painel
- Cabo tronco AC
- 4 mm², 28 A · máx. 5 DS3-H por ramal
Certificações e garantia
- INMETRO
- Portaria 140/2022 + 515/2023
- Garantia
- 15 anos (25 opcional)
Documentos & Certificações
Acesse 6 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Certificado INMETRO(2)
Homologação no Instituto Nacional de Metrologia — obrigatória para equipamentos fotovoltaicos conectados à rede no Brasil. Registro válido e disponível para apresentação à concessionária.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guia técnico(1)
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 9 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01O DS3-H funciona em 127 V e em 220 V?
O DS3-H funciona em 127 V e em 220 V?
Sim — é o único da linha DS3 que faz as duas tensões. O Boletim Informativo Técnico brasileiro da APsystems mostra o DS3-H ligado em rede fase-neutro 220 V e também fase-neutro 127 V. Por isso ele é o microinversor APsystems mais versátil de tensão: atende a maioria das concessionárias do país, ao contrário do DS3D (só 220 V) e do DS3-LV (só 127 V).
02Quantos painéis o DS3-H suporta e quantos MPPT ele tem?
Quantos painéis o DS3-H suporta e quantos MPPT ele tem?
Cada unidade conecta até 2 painéis e tem 2 MPPT independentes — um por painel, a maior granularidade possível (1:1). Isso significa que sombra ou orientação diferente em um módulo não derruba a produção do outro: cada painel opera no seu ponto máximo. A potência contínua de saída é de 1050 VA, e cada entrada aceita módulos de 330 Wp a 660 Wp+.
03Em rede 220 V, o DS3-H liga em fase-neutro ou fase-fase?
Em rede 220 V, o DS3-H liga em fase-neutro ou fase-fase?
Os dois. Em rede 220 V, o microinversor enxerga 220 V entre seus dois terminais CA tanto em fase-neutro 220 V (comum no Nordeste) quanto em fase-fase 220 V — duas fases da rede 127/220 V (comum no Sudeste/Sul). A faixa de operação é de 176 a 246,4 V. Ele não tenta gerar 127 V a partir de uma rede 220 V: a operação em 127 V acontece quando a própria rede é 127 V fase-neutro.
04Qual ECU eu uso com o DS3-H?
Qual ECU eu uso com o DS3-H?
Para projetos residenciais e comerciais comuns, a ECU-R é a recomendada e mais econômica, comunicando com até 100 microinversores via ZigBee. Para um sistema pequeno, há a ECU-B, só WiFi, que cobre até 16 MPPTs — cerca de 8 microinversores DS3, já que cada DS3 tem 2 MPPT. Quando o projeto exige rede trifásica, medição de consumo ou limite de exportação (zero export), use a ECU-C (também até 100 micros); a escolha é pela função do gateway, e em capacidade todos chegam a 100 micros.
05Qual é a garantia do DS3-H?
Qual é a garantia do DS3-H?
O DS3-H tem **15 anos de garantia padrão de fábrica** APsystems, válida automaticamente — você não precisa registrar nada para a cobertura valer. Há a opção de **estender para 25 anos**, que é um serviço pago contratado junto à APsystems. O que importa guardar é a **nota fiscal**: ela comprova a data da compra, início do prazo.
06Posso usar o DS3-H junto com microinversores APsystems mais antigos?
Posso usar o DS3-H junto com microinversores APsystems mais antigos?
Sim. O DS3-H é compatível com QS1 e YC600 no mesmo sistema, conversando pela mesma ECU via ZigBee criptografado. Isso facilita ampliar ou modernizar uma instalação APsystems já existente sem precisar trocar tudo de uma vez.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
09Preciso de homologação na concessionária?
Preciso de homologação na concessionária?
Sim. Todo gerador solar conectado à rede exige homologação junto à concessionária local (ANEEL REN 482/2012 e atualizações). O processo é conduzido pelo instalador ou engenheiro responsável pela obra, que emite a ART quando exigida. Orientamos gratuitamente sobre o processo, e a documentação técnica dos equipamentos está disponível no site.
