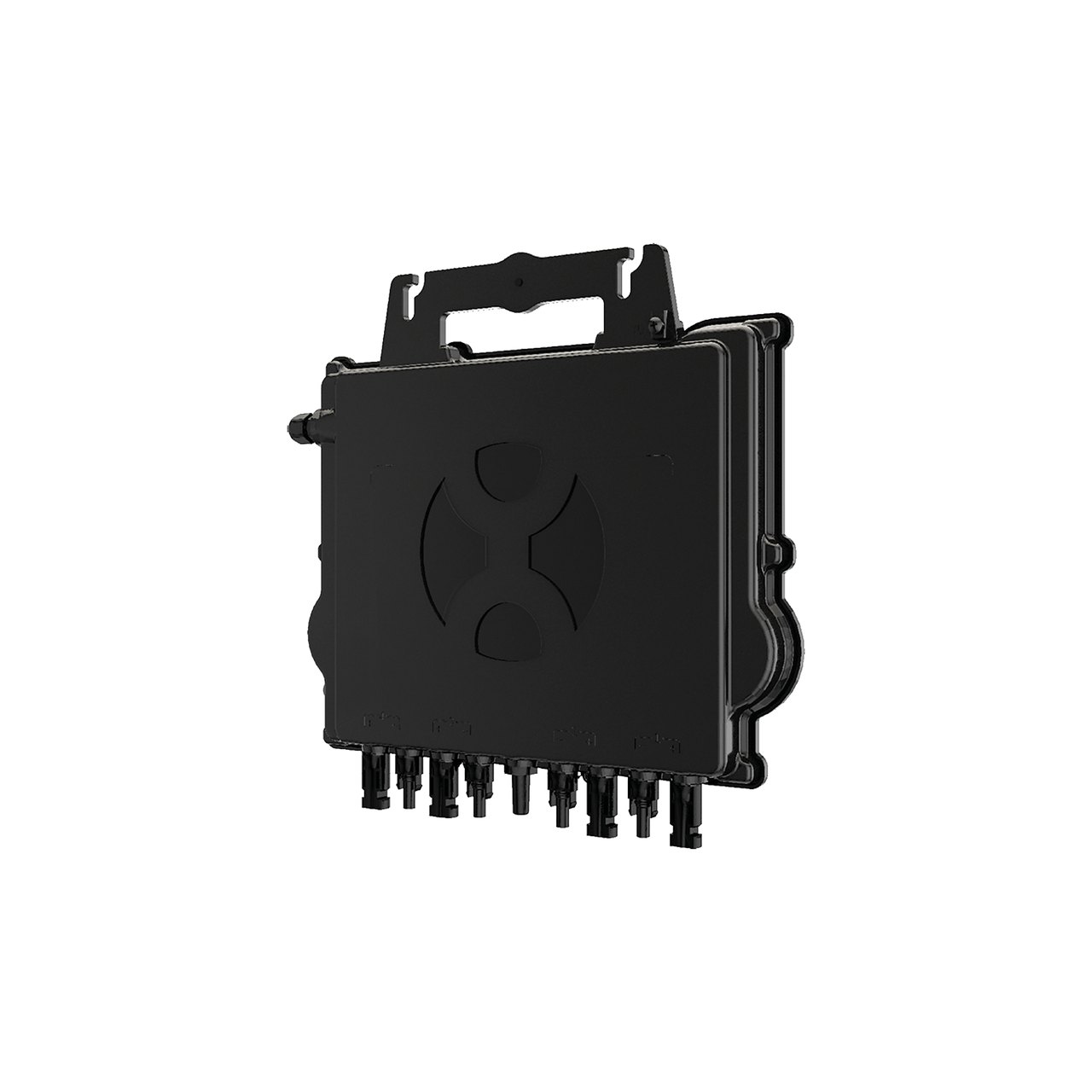

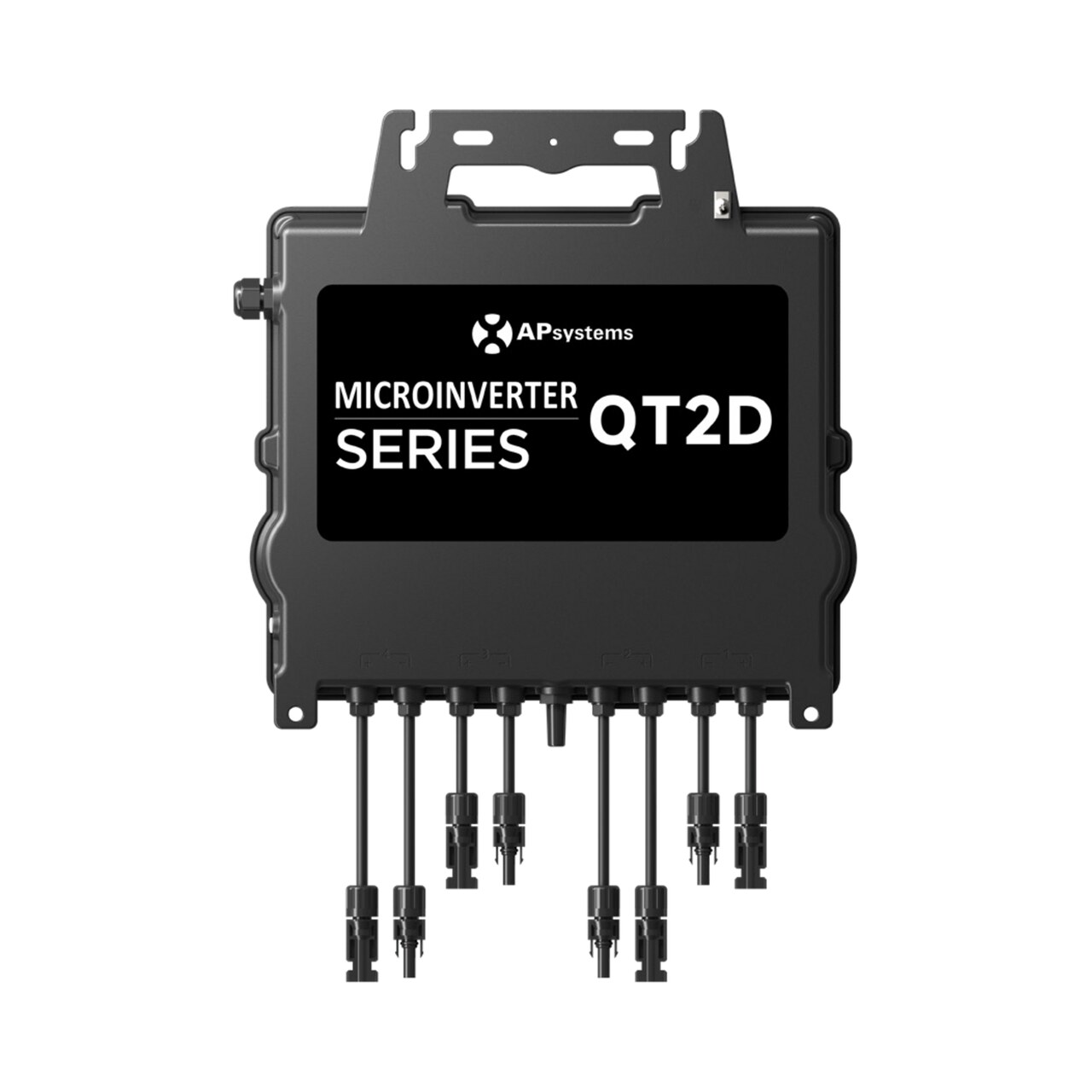

Microinversor APsystems QT2D 3600VA Trifásico 380V
APsystems · QT2D
Microinversor APsystems QT2D: trifásico 380 V, 3600 VA, conecta até 8 módulos de alta potência em 2 MPPT. O microinversor trifásico mais potente da APsystems, com 15 anos de garantia.
Microinversor APsystems QT2D — trifásico 380 V, 3600 VA, até 8 módulos
Microinversor APsystems QT2D: trifásico 380 V, 3600 VA, conecta até 8 módulos de alta potência em 2 MPPT. O microinversor trifásico mais potente da APsystems, com 15 anos de garantia.
3600 VA, até 8 módulos
Uma única unidade conecta até 8 módulos de alta potência (4 canais, 2 em série por canal) e entrega 3600 VA — o dobro de desempenho do QT2 trifásico, ideal para o segmento comercial.
Trifásico 380 V
Saída trifásica equilibrada em rede 380 V (3~), de 304 a 425,6 V. O microinversor nativo para instalações comerciais e rurais atendidas em 380 V.
2 MPPT para 8 painéis
Dois rastreadores MPPT com faixa de 64–110 V. Cada par de canais é otimizado independentemente, com a segurança da conversão CA no próprio telhado.
15 anos de garantia
Garantia de fábrica de 15 anos (extensível a 25), homologação INMETRO e monitoramento pela plataforma EMA da APsystems.
Microinversor APsystems QT2D — trifásico 380 V, 3600 VA, até 8 módulos
Quando o projeto comercial ou rural está numa rede trifásica 380 V e cada microinversor "comum" começa a virar um exército de unidades no telhado, o QT2D é a resposta da APsystems. Uma única peça entrega 3600 VA e conecta até 8 módulos de alta potência — é o microinversor trifásico mais potente da linha, descrito pela própria APsystems como o que "dobra o desempenho do Quad trifásico" anterior.
O que ele faz (e como se liga)
O QT2D é trifásico nativo de verdade: gera saída trifásica equilibrada e se conecta às três fases. A tensão de referência é 380 V entre fases (3~), com faixa de 304 a 425,6 V. É o irmão de alta tensão do QT2-220.
- QT2D = 380 V fase-fase. O QT2-220 é outro produto: 220 V fase-fase, 1900 VA, 4 painéis. Especificar pela tensão da rede é obrigatório — um não substitui o outro.
- Não é 127 V e não é monofásico. O QT2D é exclusivamente para rede trifásica 380 V.
MPPT: são 2, não 4
Aqui o mercado erra muito. O QT2D tem 2 MPPTs — distribuídos em 4 canais de entrada (20 A por canal, "20 A × 4" no datasheet), com 2 painéis em série por canal. Isso dá os 8 módulos por unidade. Os 2 MPPTs são a especificação da família QT2 da APsystems (mesma arquitetura do QT2-220, cujo datasheet traz "4 input channels... 2 MPPTs"); o "4 canais" não significa 4 rastreadores.
- Potência: 3600 VA contínuos · eficiência 96,5% máxima (95,4% europeia)
- MPPT: 2 rastreadores · faixa 64–110 V (operação 52–118 V)
- Saída: 380 V 3~ · corrente nominal 5,45 A × 3 · 60 Hz
- Módulos: 315–670 Wp+ · Imax CC 20 A por entrada
- Físico: 359 × 292 × 54,5 mm · 8,7 kg · IP67
- Garantia: 15 anos de fábrica (extensível a 25, paga)
Monitoramento e ECU
A comunicação é por ZigBee encriptado (nunca PLC), enviada à plataforma EMA da APsystems através de uma ECU (gateway). Capacidades reais dos gateways:
| ECU | Capacidade | Para quê |
|---|---|---|
| ECU-R | até 100 micros | residencial/comercial, gateway básico e econômico |
| ECU-C | até 100 micros | comercial, com medição (CT), limite de exportação (zero export) e suporte trifásico |
| ECU-B | até 16 MPPTs (~8 QT2D), só-WiFi | sistemas pequenos a médios, gateway de entrada |
Como cada QT2D usa 2 MPPTs, uma ECU-B (até 16 MPPTs) comporta vários QT2D — ela é um gateway de entrada, não satura com uma única unidade. Ainda assim, para sistemas trifásicos de porte — o caso típico do QT2D — a ECU-C costuma ser a escolha: oferece medição de consumo, limite de exportação (zero export) e o suporte a rede trifásica que esses projetos pedem.
Homologação
Todo sistema conectado à rede precisa ser homologado na concessionária (REN ANEEL nº 482/2012 e atualizações — Lei 14.300/2022). O QT2D tem registro INMETRO (ABNT NBR 16149:2013 e 16150:2013, Portarias INMETRO nº 140/2022 e nº 515/2023), pré-requisito da homologação. Oferecemos consultoria gratuita sobre dimensionamento, fiação trifásica 380 V, escolha de ECU e o processo de acesso junto à distribuidora.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Performance elétrica
Dados elétricos principais em condições STC (25°C, 1000 W/m², AM1.5).
- Potência AC de saída
- 3600 VA (contínua)
- Tensão de saída
- 380 V trifásico (304–425,6 V)
- Tensão MPP
- 64–110 V (operação 52–118 V)
- Tensão CC
- 118 V (máxima)
- Corrente CC
- 20 A/entrada · Isc 20 A/entrada
- Eficiência
- 96,5% máx. · 95,4% Euro
- Rastreadores MPPT
- 2
- Painéis por inversor
- 8 (4 canais, 2 em série por canal)
- Entradas (canais CC)
- 4 canais
- Faixa de módulo
- 315–670 Wp+
- Tipo de rede
- Trifásico 380 V (3~)
Dimensões e peso
- Dimensões
- 359 × 292 × 54,5 mm
- Peso
- 8,7 kg
Conectividade e monitoramento
- Comunicação
- ZigBee encriptado (via ECU)
Certificações e garantia
- INMETRO
- ABNT NBR 16149/16150, IEC 62116
- Garantia
- 15 anos (25 opcional)
Documentos & Certificações
Acesse 7 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Certificado INMETRO(2)
Homologação no Instituto Nacional de Metrologia — obrigatória para equipamentos fotovoltaicos conectados à rede no Brasil. Registro válido e disponível para apresentação à concessionária.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guia técnico(2)
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Fornecemos toda a documentação técnica e jurídica necessária — inclusive ART de engenheiro responsável sob demanda.
Perguntas frequentes
As 7 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01O QT2D tem quantos MPPT?
O QT2D tem quantos MPPT?
2 MPPTs. São 4 canais de entrada (20 A por canal, '20 A × 4' no datasheet) agrupados em 2 rastreadores, conectando até 8 módulos (2 em série por canal). Confirmado no datasheet brasileiro e nos globais da APsystems — não confundir com 4 MPPT.
02Qual a diferença entre o QT2D e o QT2-220?
Qual a diferença entre o QT2D e o QT2-220?
São produtos distintos pela tensão da rede trifásica. O QT2-220 é 220 V fase-fase, 1900 VA, até 4 painéis. O QT2D é 380 V fase-fase, 3600 VA, até 8 painéis. A escolha depende de o imóvel ser atendido em rede trifásica 220 V (3~) ou 380 V.
03O QT2D funciona em rede 127 V ou monofásica?
O QT2D funciona em rede 127 V ou monofásica?
Não. O QT2D é trifásico nativo, exclusivamente para rede 380 V (fase-fase 380 V, que equivale a 220 V fase-neutro na mesma rede). Não opera em 127 V nem como microinversor monofásico — para esses casos a APsystems tem outros modelos (DS3-LV para 127 V, DS3D/DS3-H para 220 V monofásico/bifásico).
04Quantos painéis o QT2D conecta?
Quantos painéis o QT2D conecta?
Até 8 módulos de alta potência: são 4 canais de entrada com 2 painéis em série por canal. Aceita módulos de 315 a 670 Wp+, entregando os 3600 VA contínuos de saída.
05Qual ECU usar com o QT2D?
Qual ECU usar com o QT2D?
A ECU-R e a ECU-C comunicam com até 100 microinversores cada. O ECU-B (só-WiFi) do modelo atual cobre até 16 MPPTs. Em instalações trifásicas de porte recomenda-se a ECU-C, que suporta rede trifásica nativa e oferece zero export e medição de consumo.
06Qual a garantia do QT2D e preciso homologar na concessionária?
Qual a garantia do QT2D e preciso homologar na concessionária?
O QT2D tem **15 anos de garantia padrão de fábrica** APsystems (automática, sem necessidade de cadastro), com opção de **estender para 25 anos** (serviço pago junto à APsystems). Guarde a **nota fiscal**, que comprova a data da compra. Sobre homologação: como todo gerador conectado à rede, a instalação precisa ser **homologada na distribuidora** conforme a **REN ANEEL 482/2012** (e a Lei 14.300/2022); o registro INMETRO do microinversor é pré-requisito desse processo.
