Estrutura IZI SOLO — 2 módulos
IZI Estruturas · IZI SOLO 2M
Estrutura IZI SOLO — 2 módulos — estrutura de fixação
Estrutura de fixação dimensionada especificamente para instalação em solo (pátio, terreno ou cobertura plana com elevação), fabricada em alumínio anodizado 6005-T5 com parafusaria inox A2 ou A4 resistente à corrosão. O projeto atende à NBR 6123:1988 (cargas de vento em edificações) com resistência certificada para velocidades de vento de até 45 m/s — adequada a todas as regiões do Brasil, incluindo litoral e áreas de alta incidência de vendavais.

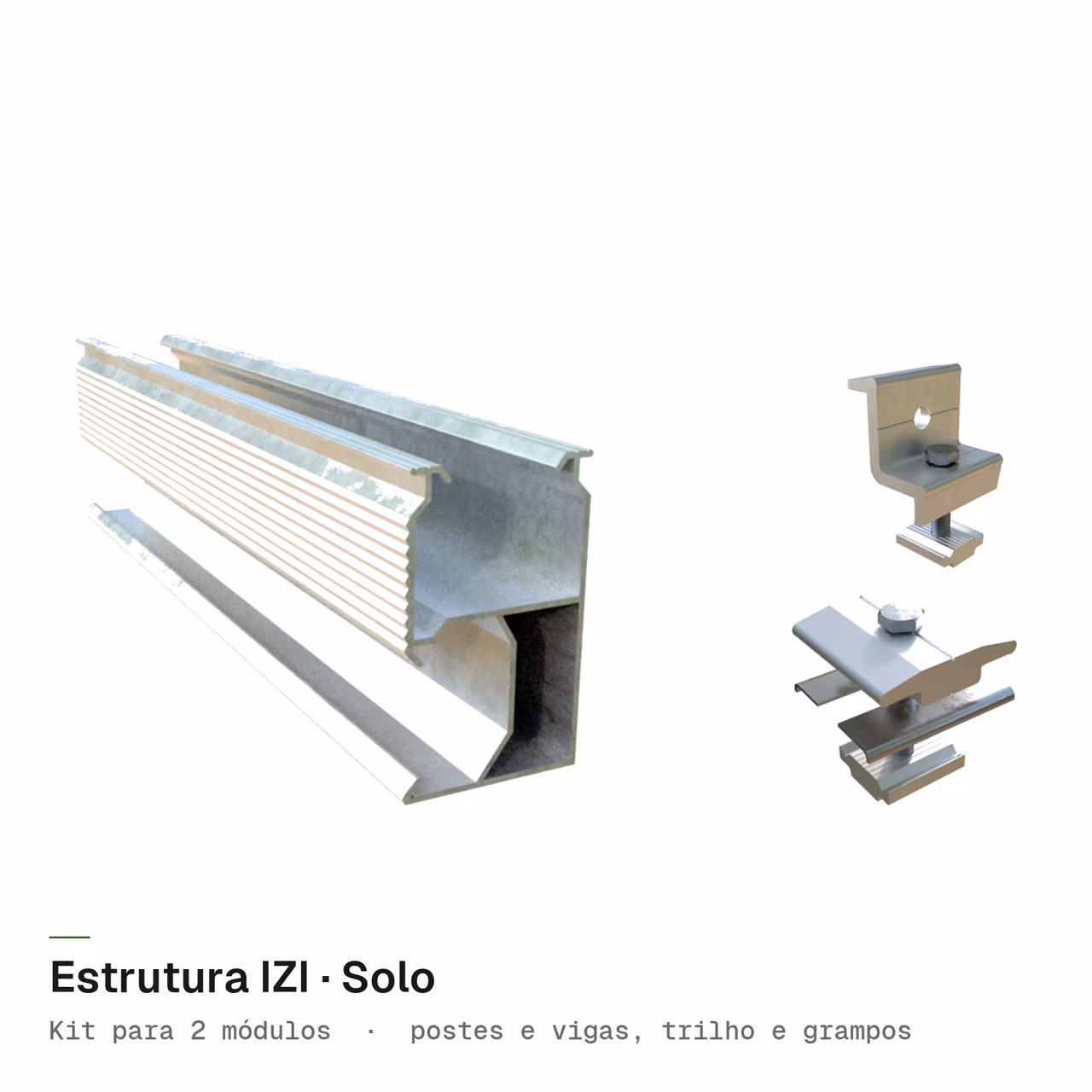

O pacote inclui todos os componentes mecânicos necessários: perfis de alumínio dimensionados, grampos intermediários (mid-clamps) e finais (end-clamps), suporte de fixação apropriado ao substrato (gancho cerâmico, parafuso auto-perfurante, presilha trapezoidal, base triangular ou triângulo de laje) e itens de vedação em EPDM com silicone neutro resistente a UV. A quantidade é calculada automaticamente pelo número de painéis do kit selecionado.
Garantia de fábrica de 12 anos contra corrosão em perfis anodizados — cobertura equiparada ao painel fotovoltaico.
Instalação técnica
Instalação requer furação controlada do telhado (para telhados com substrato estrutural) e vedação com silicone neutro UV-resistente nos pontos de fixação. A operação deve ser realizada por profissional habilitado, com ART (Anotação de Responsabilidade Técnica) de engenheiro civil ou eletricista emitida pelo CREA. Orientamos gratuitamente sobre o processo — a qualidade da vedação é o fator isolado mais crítico para a durabilidade do sistema.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Outras especificações
- Tipo Telhado
- solo
- Modulos Suportados
- 2
Documentos & Certificações
Acesse 3 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 8 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Para que tipo de instalação serve a Estrutura IZI SOLO 2 módulos?
Para que tipo de instalação serve a Estrutura IZI SOLO 2 módulos?
Ela é uma estrutura de solo (usina no chão), não de telhado. É indicada para montar 2 módulos diretamente sobre o terreno, com os pilares chumbados em fundação de concreto. Se a sua instalação for em telhado cerâmico, metálico, laje ou fibrocimento, o modelo correto é uma das estruturas de telhado da linha IZI, e não a SOLO.
02Do que é feita e quanto dura a IZI SOLO?
Do que é feita e quanto dura a IZI SOLO?

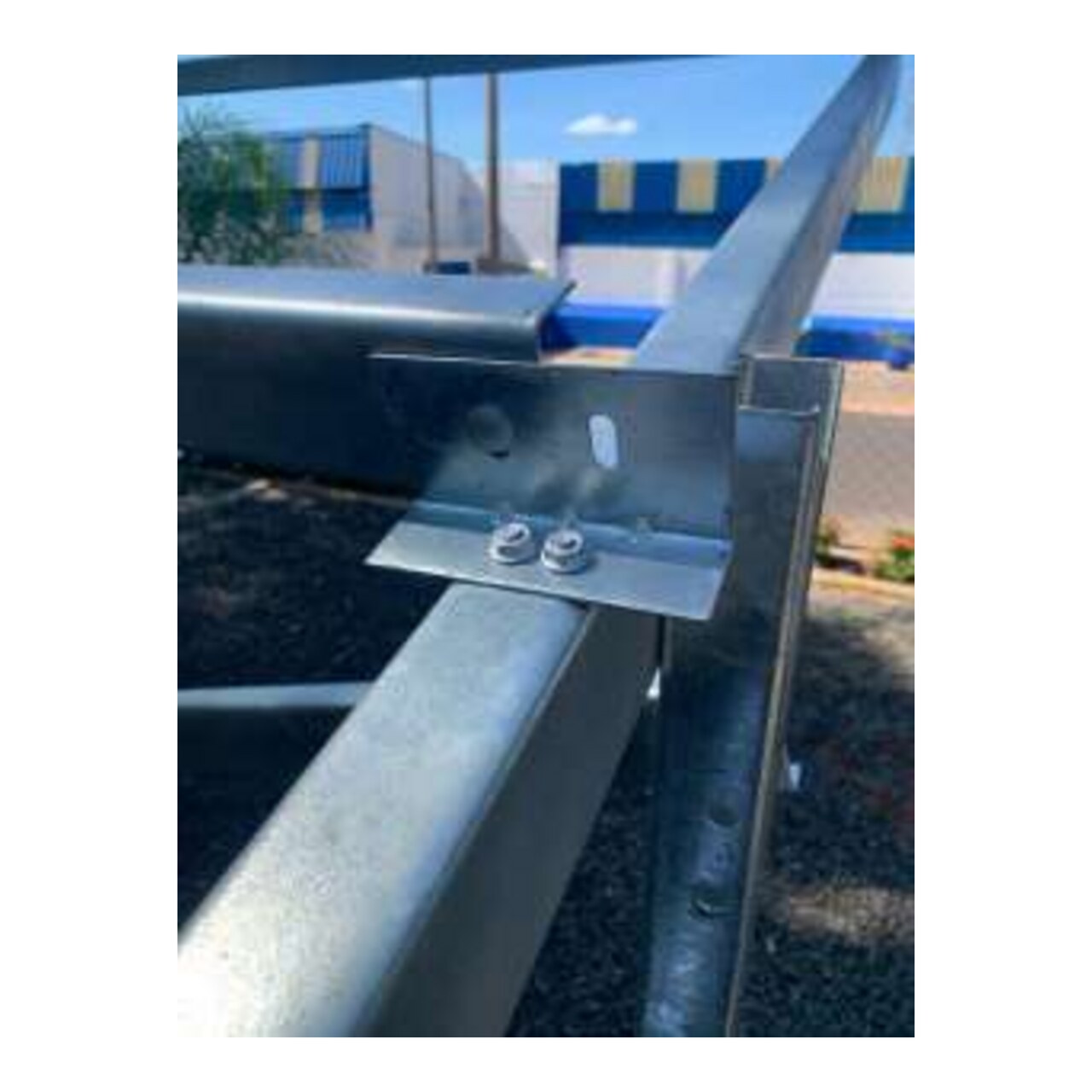

Toda a estrutura (pilar, mão francesa, banzo, terça e contravento) é em Aço Civil 300 galvanizado a fogo, espessura de 1,95 mm. A galvanização a fogo protege contra corrosão mesmo em condições climáticas adversas, garantindo longa vida útil ao sistema. É 100% parafusada, sem necessidade de solda no campo.
03Qual ângulo de inclinação ela permite?
Qual ângulo de inclinação ela permite?

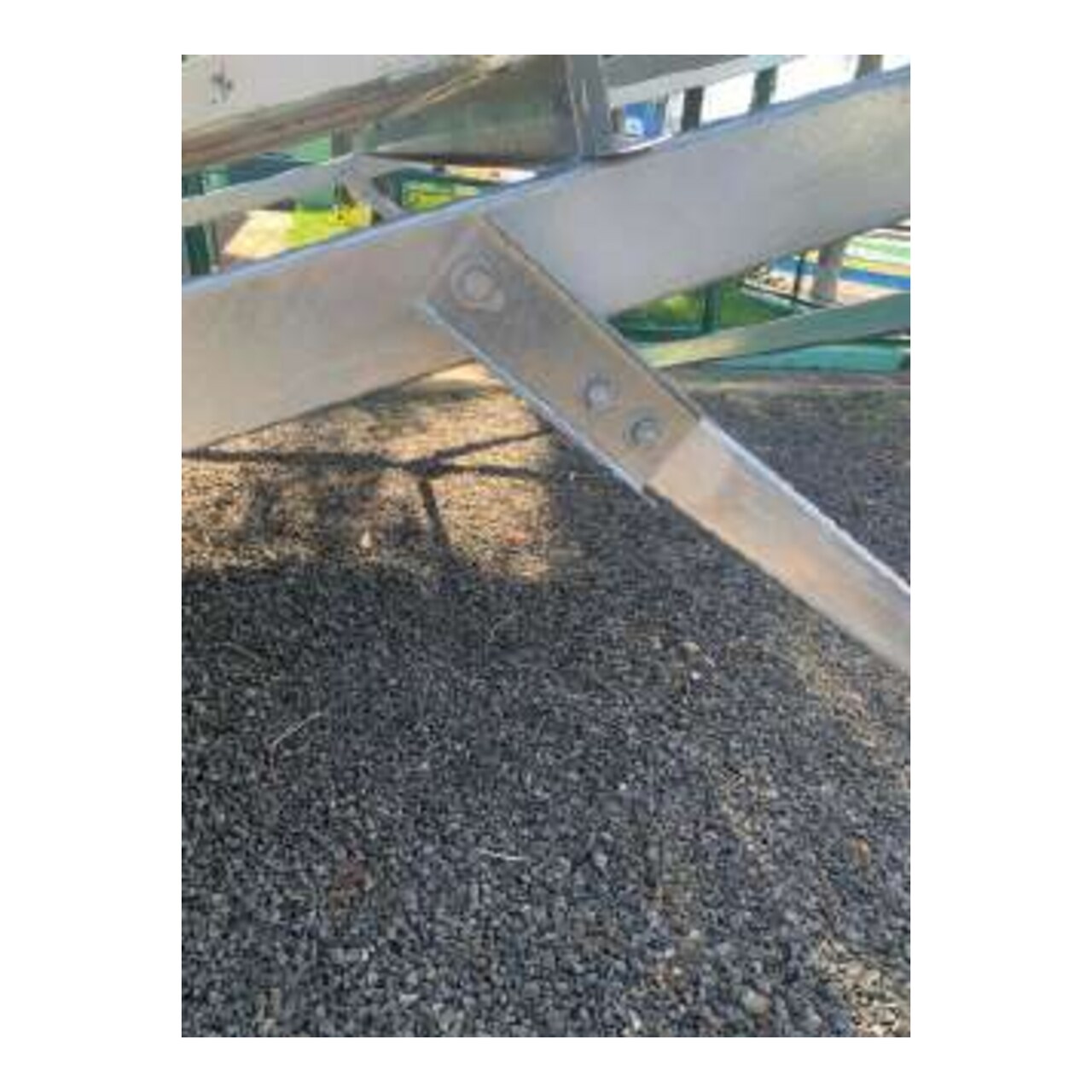

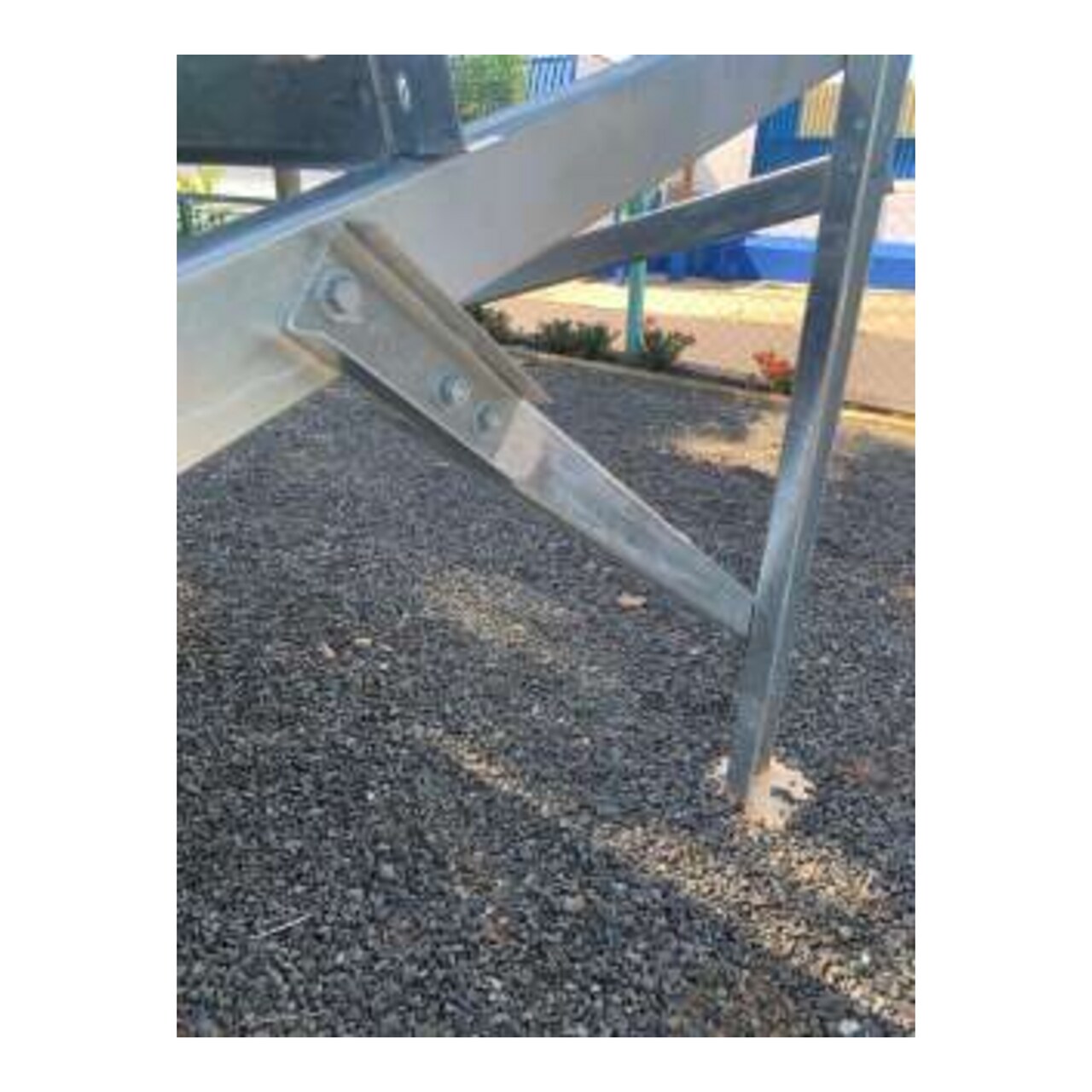

A mesa tem ângulos pré-definidos de 10°, 15°, 20°, 25° e 30°, ajustáveis conforme o melhor aproveitamento solar do seu local. Os furos do pilar permitem o ajuste fino do ângulo na montagem, fixando a mão francesa com parafuso 1/2x3/4 e aperto de 50 N·m.
04Preciso fazer fundação e contratar engenheiro?
Preciso fazer fundação e contratar engenheiro?
Sim. Por ser estrutura de solo, o pilar é embutido na fundação com profundidade mínima de 750 mm, e a distância entre pilares é de 3.150 mm entre eixos. A escavação e a sapata dependem do tipo de solo, por isso a sondagem deve seguir a NBR 16840 e recomenda-se um engenheiro civil para o cálculo de fundação. O dimensionamento de vento segue a NBR 6123 (isopletas V50 a V175).
05É compatível com qualquer painel solar?
É compatível com qualquer painel solar?
Sim, é compatível com os principais módulos do mercado. A fixação dos módulos é feita por grampos intermediários e grampos finais sobre as terças (perfis UE ou US, conforme a necessidade). Recomenda-se que o painel mais baixo fique a pelo menos 450 mm do chão.
06Esta estrutura serve para homologar meu sistema na ANEEL?
Esta estrutura serve para homologar meu sistema na ANEEL?
Sim. A IZI SOLO é uma estrutura de fixação compatível com projetos de geração distribuída homologados na ANEEL (REN 1.059/2023). A homologação em si depende do projeto elétrico e do microinversor/painéis do sistema; a estrutura entra como o suporte mecânico dos módulos, dimensionada conforme as normas de vento e fundação aplicáveis.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
