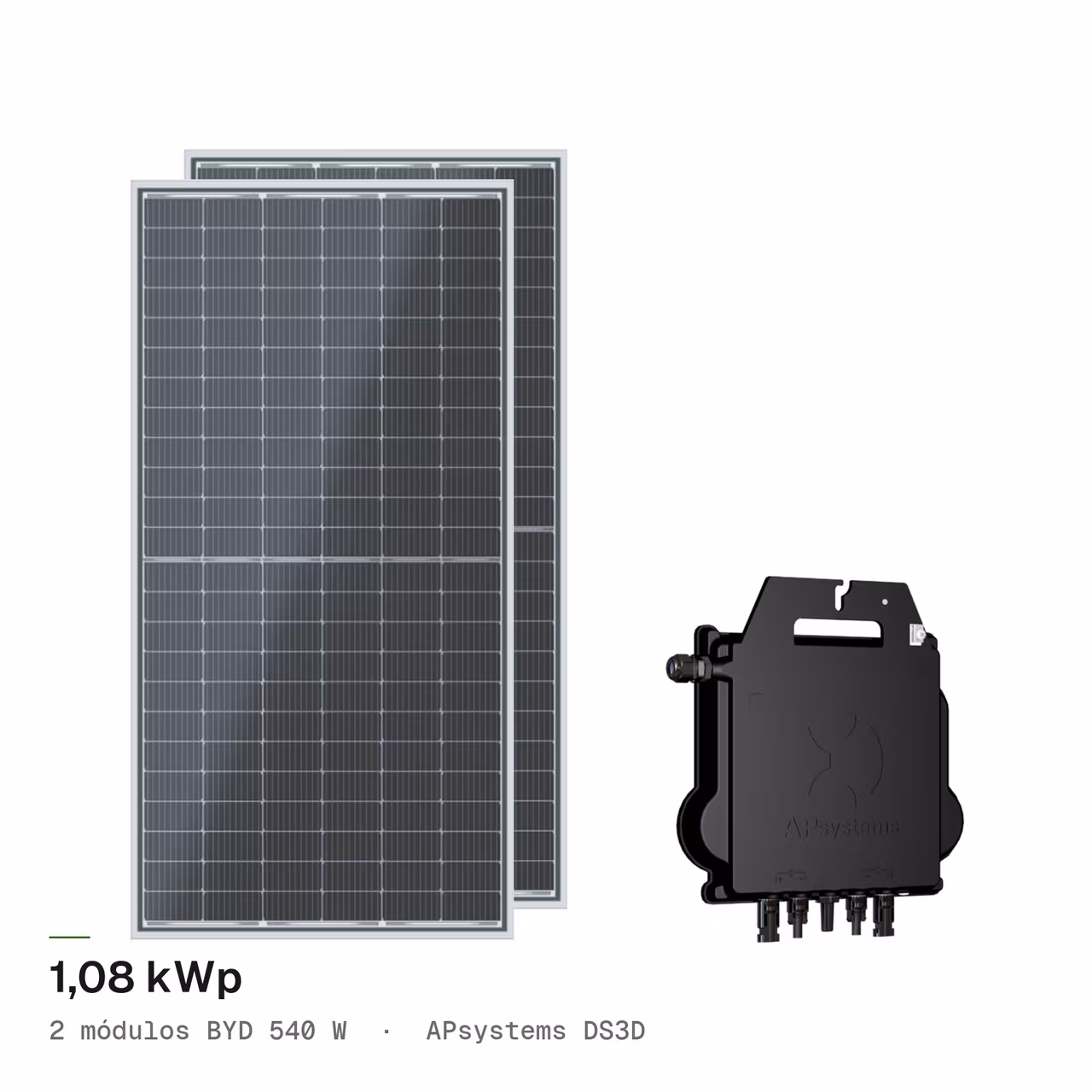

APsystems · DS3D + BYD540
Sistema compacto 220V (liga em F+F ou F+N) com MPPT duplo e garantia de 15 anos para pequenas instalações residenciais.
Inversor APsystems DS3D com cobertura estendida, protegendo seu investimento e garantindo suporte técnico durante toda a vida útil do sistema.
O DS3D não tem Wi-Fi próprio — ele fala por ZigBee com uma ECU APsystems (vendida à parte), que envia os dados ao app EMA. Acompanhe a produção e alertas de falha em tempo real; manter o sistema online pela ECU é o que assegura a garantia de 15 anos.
Sistema certificado para conexão na rede pública em 220V (entre duas fases, F+F, ou fase-neutro), com documentação completa e segurança normatizada.
Cada entrada rastreia independentemente a potência, minimizando perdas mesmo em sombreamentos parciais ou orientações diferentes.
Nota sobre estrutura de fixação: A estrutura metálica (trilhos e suportes de alumínio) é escolhida e cotada separadamente conforme o tipo de telhado (telha cerâmica, fibrocimento, laje, steel frame, etc.). Você seleciona a opção durante o checkout ou solicita um orçamento personalizado a nosso time.
O microinversor coloca a inteligência de conversão (CC→CA) logo nos painéis, não em um inversor centralizado. Isso garante:
O sistema está em conformidade com a Resolução ANEEL 1.059/2023 (microgeração distribuída conectada à rede pública). Após a compra:
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Acesse 7 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
As 7 dúvidas mais comuns sobre este kit fotovoltaico — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
O APsystems DS3D é um microinversor de saída 220V: liga-se entre duas fases (F+F = 220V, a instalação mais comum no Brasil) ou entre fase e neutro (F+N = 220V). Consulte o diagrama técnico fornecido ou nosso time para confirmar a conexão exata com seu quadro de distribuição.
Sim. A estrutura de alumínio (trilhos, pernos, conectores) não é incluída no kit e deve ser escolhida conforme seu tipo de telhado (telha cerâmica, fibrocimento, laje, metal, etc.). Oferecemos modelos e orçamos na checkout ou por contato com vendas.
Casa do Micro Inversor no Google
Equipamentos chegou em 30 dias, dentro do previsto, tudo ok. Recomendo.
Ótimo atendimento. A vendedora Tatiane sempre disposta a tirar todas as minhas dúvidas em relação a valores e equipamentos. O melhor preço que encontrei e entrega dentro do prazo. Lucimar
1. Nosso time coleta seus dados de conexão e localização.
2. O projeto técnico (diagrama unifilar, cálculos de corrente e proteção) é preparado pelo responsável pela instalação.
3. Solicitamos a homologação junto à sua distribuidora local (processo geralmente concluído em 15–30 dias).
4. Você contrata um instalador credenciado (fornecemos lista de referências) para fixação da estrutura, ligação dos painéis e integração com o quadro de distribuição.
A instalação tipicamente leva 1–2 dias úteis, sem interrupção prolongada de sua energia.
Geração mensal estimada por região (orientação norte, sem sombra entre 9h e 16h, performance ratio 78%):
| Região | HSP médio | Geração mensal |
|---|---|---|
| SP capital | 4.5 | ~110 kWh |
| Interior SP, MG, GO | 5.0 | ~130 kWh |
| Nordeste (BA, PE, CE) | 5.5 | ~140 kWh |
| Sul (SC, PR, RS) | 4.0 | ~100 kWh |
| Norte (PA, AM) | 4.8 | ~120 kWh |
Valores aproximados; sombreamento, orientação leste/oeste ou inclinação fora do ideal reduzem 10–25%.
Homologação no Instituto Nacional de Metrologia — obrigatória para equipamentos fotovoltaicos conectados à rede no Brasil. Registro válido e disponível para apresentação à concessionária.
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
O sistema está em conformidade com a Resolução ANEEL 1.059/2023 (microgeração distribuída). A homologação junto à sua distribuidora local é feita após a compra, durante a fase de projeto e instalação. Nossa equipe solicita os dados de sua conexão e coordena o processo.
Sim. O inversor APsystems DS3D aceita até 4 painéis fotovoltaicos. Você pode adicionar 2 módulos BYD 540W (mais 1.08 kWp) mantendo o mesmo inversor, sem precisar trocar equipamento.
Pagamento via Pix (processado pelo Mercado Pago, aprovação em segundos) com NF-e emitida no mesmo dia em nome de CSOLAR ENERGIA LTDA (CNPJ 08.828.175/0001-01). Prazo de entrega: até 21 dias corridos após confirmação do pagamento, com frete CIF (combustível incluído) de acordo com seu CEP.
Estimativa mensal (orientação norte, performance ratio 78%): SP capital ~110 kWh; Interior SP/MG/GO ~130 kWh; Nordeste ~140 kWh; Sul ~100 kWh; Norte ~120 kWh. Os valores variam com inclinação, sombreamento e estação.
Garantias de fábrica originais: micro‑inversor APsystems 15 anos; painéis fotovoltaicos com garantia de produto de 12 a 25 anos conforme a marca e 30 anos de geração linear; estruturas 12 anos. Termos completos disponíveis em Downloads.
