APsystems · DS3D + DAH620

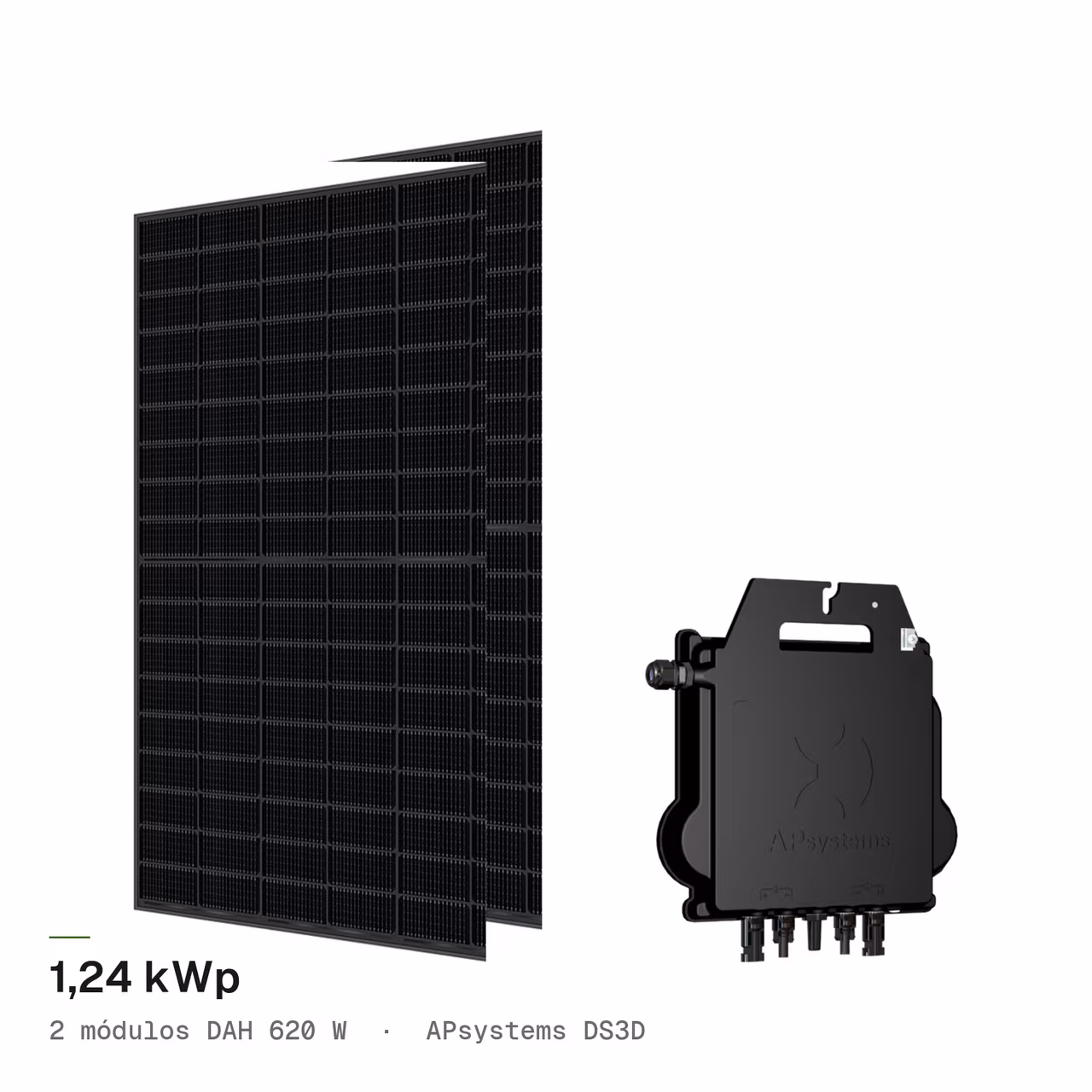

Kit 2 módulos DAH 620W (1.240 Wp) com microinversor APsystems DS3D 220V e duplo MPPT. Gera cerca de 130 a 160 kWh/mês conforme a região e é homologável em geração distribuída pela ANEEL.
Dois painéis em dois rastreadores independentes: sombra em um não derruba o outro.
O DS3D aceita 4 módulos de até 670 Wp+. Comece com dois e complete depois sem trocar o inversor.
132 células TOPCon, vidro-vidro, 22,9% de eficiência; ganho pela face traseira em superfície clara.
Termo APsystems Brasil 2025; extensão a 25 anos é opcional.
A estrutura de fixação é escolhida no checkout conforme o telhado (cerâmica, metálica, fibrocimento, laje ou solo). O monitoramento painel a painel usa uma ECU APsystems (ECU-R ou ECU-B para sistemas pequenos), oferecida como opcional no checkout.

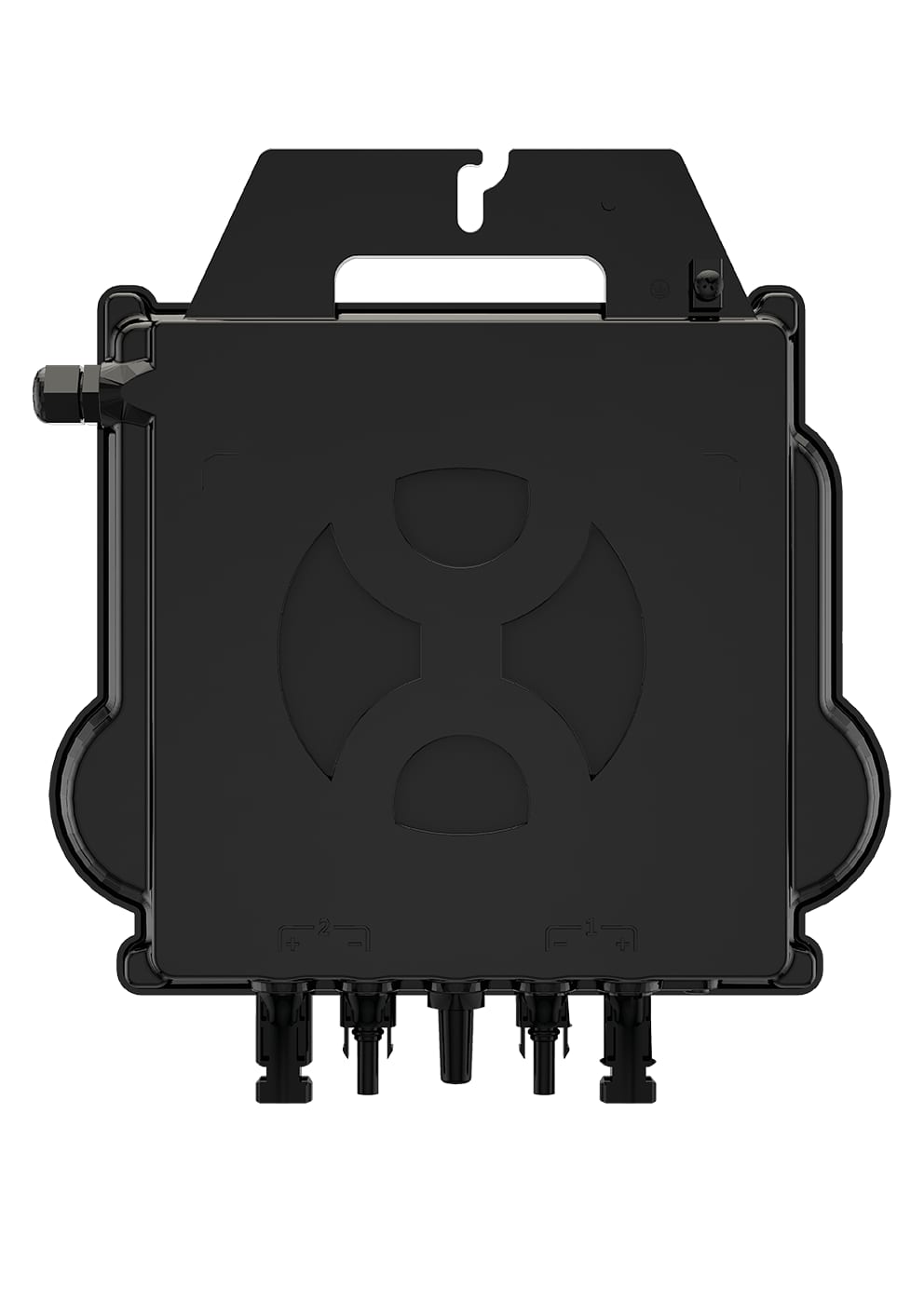

O DS3D é um microinversor de 220 V (fase-fase ou fase-neutro). Para rede 127 V monofásica, o kit certo usa o DS3-LV. Com dois painéis, cada um fica em um MPPT: sombra ou orientação diferente em um módulo não afeta o outro. As outras duas entradas ficam livres para crescer até 4 painéis.
Estimativa mensal com os painéis voltados para o norte, sem sombra das 9h às 16h e performance ratio de 78%:
| Região | HSP médio | Geração mensal |
|---|---|---|
| SP capital | 4,5 | ~130 kWh |
| Interior SP, MG, GO | 5,0 | ~145 kWh |
| Nordeste (BA, PE, CE) | 5,5 | ~160 kWh |
| Sul (SC, PR, RS) | 4,0 | ~116 kWh |
| Norte (PA, AM) | 4,8 | ~139 kWh |
Sombra parcial, inclinação fora do ideal ou orientação leste/oeste reduzem de 10 a 25%.
2 módulos de 2384 × 1134 mm somam 5,4 m² de área, mais a folga da estrutura.
Todo gerador conectado à rede é homologado na distribuidora (REN ANEEL 1.000/2021 e Lei 14.300/2022). O microinversor tem registro INMETRO e certificação ABNT NBR 16149/16150 e IEC 62116; os módulos DAH têm registro INMETRO vigente. A instalação e o projeto são feitos por eletricista ou engenheiro habilitado; orientamos gratuitamente e indicamos instaladores parceiros na sua região. Ampliação futura é comunicada à distribuidora como aumento de potência do mesmo sistema.
Pix com desconto ou cartão em até 10x sem juros pelo Mercado Pago. NF-e emitida pela CSOLAR ENERGIA LTDA. Frete calculado pelo CEP no checkout. Prazo de envio conforme a disponibilidade do item, mostrado no topo da página.
Especificações técnicas oficiais do fabricante. Para informações adicionais, curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas, consulte o datasheet na Central de Documentação.
Dados elétricos principais em condições STC (25°C, 1000 W/m², AM1.5).
Acesse 11 documentos oficiais do fabricante em formato PDF: datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório, sem cadastro, sem formulário, sem mensalidade.
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Homologação no Instituto Nacional de Metrologia, obrigatória para equipamentos fotovoltaicos conectados à rede no Brasil. Registro válido e disponível para apresentação à concessionária.
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos, datasheets, certificados INMETRO e manuais, está disponível nesta página e na Central de Downloads.
As 8 dúvidas mais comuns sobre este kit fotovoltaico, incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
O DS3D é um microinversor de saída 220V: liga-se entre duas fases (F+F = 220V, a instalação mais comum no Brasil) ou entre fase e neutro (F+N = 220V). Confirme com sua concessionária a tensão do seu padrão de entrada antes da compra. Para padrões em 127V ou trifásico 380V, fale com a gente para indicarmos a configuração correta.
O APsystems DS3D é um microinversor para até 4 painéis, com dois MPPT independentes (2 painéis por MPPT). Este kit usa 2 painéis DAH de 620W (1.240 Wp no total), um em cada MPPT, deixando folga para acrescentar mais 2 no futuro. Como cada painel tem rastreamento de máxima potência separado, sombra ou sujeira em um módulo não derruba a geração do outro.
Com 2 módulos de 620W (1.240 Wp), a geração estimada fica em torno de 130 kWh/mês na capital de São Paulo (~4,5 HSP), cerca de 145 kWh/mês no interior de SP/MG/GO (~5,0 HSP) e até cerca de 160 kWh/mês no Nordeste (~5,5 HSP). São estimativas; a produção real varia com orientação do telhado, sombreamento e clima local.
O kit traz os 2 painéis DAH 620W e o microinversor APsystems DS3D com seus cabos e conectores. A estrutura de fixação é escolhida conforme o seu telhado (telha cerâmica, fibrocimento, metálica/trapezoidal, terças de madeira ou metálicas) e pode ser incluída na compra. Se preferir, há também a opção sem estrutura, caso você já tenha o material de fixação.
A ECU é vendida à parte (não vem no kit). Ela é o gateway de comunicação da APsystems, o DS3D fala com ela por ZigBee e ela leva os dados ao app EMA pela internet, porque o microinversor não tem Wi-Fi próprio. Vale incluir, sem ela você não acompanha a geração painel a painel, e a APsystems só mantém os 15 anos de garantia enquanto o sistema fica online (sem conexão por longos períodos, cai para o mínimo legal de 2 anos). A ECU é compatível com a linha de microinversores APsystems DS3.
Sim. O sistema é homologável em geração distribuída sob a REN ANEEL 1.059/2023, e fornecemos os documentos técnicos do DS3D e dos painéis DAH para o processo junto à sua concessionária. Para ampliar a usina no futuro, basta acrescentar novos microinversores DS3D com seus respectivos pares de painéis, respeitando o limite de potência do seu padrão de entrada.
Pix à vista com 20% de desconto ou cartão de crédito em até 10x sem juros, os dois pelo Mercado Pago com antifraude. No cartão você escolhe de 1x a 10x no checkout: quanto menos parcelas, maior o desconto. O cartão precisa estar no CPF ou CNPJ do pedido, e compras acima de R$ 5.000 no cartão passam por uma liberação rápida da equipe.
Trabalhamos com CIF do importador, embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
