APsystems · DS3LV + DAH585
Kit solar fotovoltaico completo com 4 painéis e micro-inversor APsystems, dimensionado para conexão direta à rede da concessionária sob a Resolução Normativa 482/2012 da ANEEL e suas atualizações. Todos os componentes são calculados para operar em conjunto: a faixa de potência MPPT do micro-inversor casa com a curva IV dos painéis, a estrutura de fixação é dimensionada em função do número de módulos e do substrato do telhado, e o pacote inclui cabeamento, conectores MC4, caixa de proteção CC, monitoramento painel-a-painel e todos os acessórios necessários para a instalação.
A arquitetura em corrente alternada distribuída de micro-inversores apresenta vantagens técnicas e de segurança relevantes sobre o inversor central tradicional: cada painel opera em seu próprio ponto de máxima potência (MPPT individual), a conversão DC→AC ocorre no próprio telhado, eliminando o risco de arco elétrico em corrente contínua, responsável pela maioria dos incêndios em geradores fotovoltaicos, e a expansão é modular, permitindo adicionar painéis posteriormente sem substituir o inversor.
A geração no título é uma estimativa para irradiação típica do Sudeste do Brasil; a geração real varia em torno de ±10 %, conforme a região (UF), a orientação do telhado, o sombreamento e a sazonalidade.
Não incluímos o serviço de instalação elétrica no kit, orientamos sobre instaladores parceiros certificados ou fornecemos a instalação sob demanda. Oferecemos consultoria gratuita ilimitada sobre dimensionamento, escolha de estrutura e o processo de homologação junto à concessionária, antes e depois da compra, o projeto e a ART são elaborados pelo profissional responsável pela instalação. Pagamento no Pix com desconto ou no cartão de crédito em até 10x sem juros, pelo Mercado Pago com antifraude. Envio CIF do importador para todo o Brasil em 20 a 30 dias úteis após confirmação do pagamento.
Especificações técnicas oficiais do fabricante. Para informações adicionais, curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas, consulte o datasheet na Central de Documentação.
Dados elétricos principais em condições STC (25°C, 1000 W/m², AM1.5).
Acesse 9 documentos oficiais do fabricante em formato PDF: datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório, sem cadastro, sem formulário, sem mensalidade.
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Homologação no Instituto Nacional de Metrologia, obrigatória para equipamentos fotovoltaicos conectados à rede no Brasil. Registro válido e disponível para apresentação à concessionária.
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos, datasheets, certificados INMETRO e manuais, está disponível nesta página e na Central de Downloads.
As 7 dúvidas mais comuns sobre este kit fotovoltaico, incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
O APsystems DS3LV é a versão de baixa tensão (LV) da linha DS3, com saída nominal de 127V (faixa 101,6V a 142,2V) e 60Hz. Por isso este kit é indicado para instalações em rede monofásica 127V. Se a sua entrada for 220V mono/bifásica, o modelo correto é o DS3D ou DS3H, confirme a tensão da sua tomada/quadro antes de comprar ou fale com a gente que orientamos.

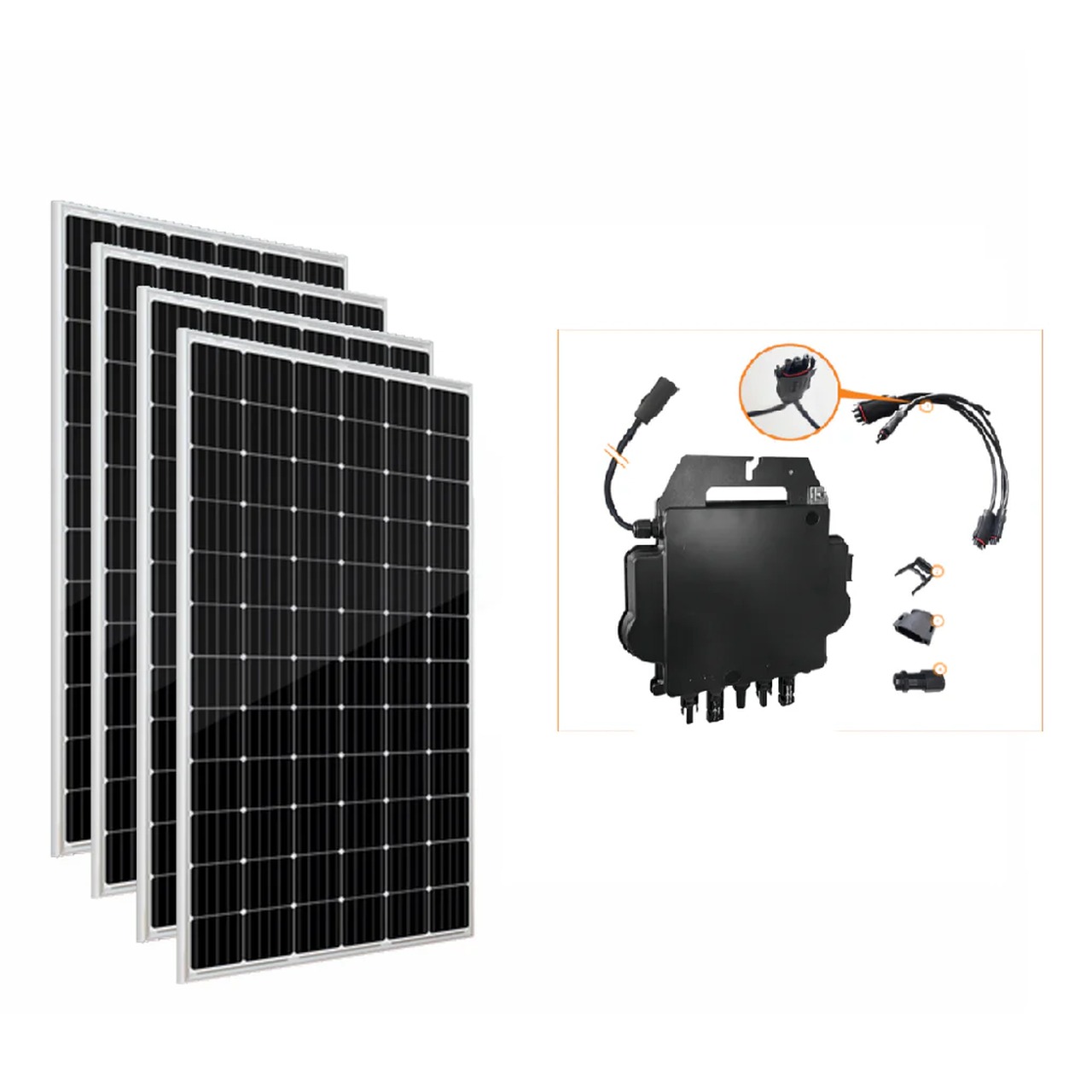

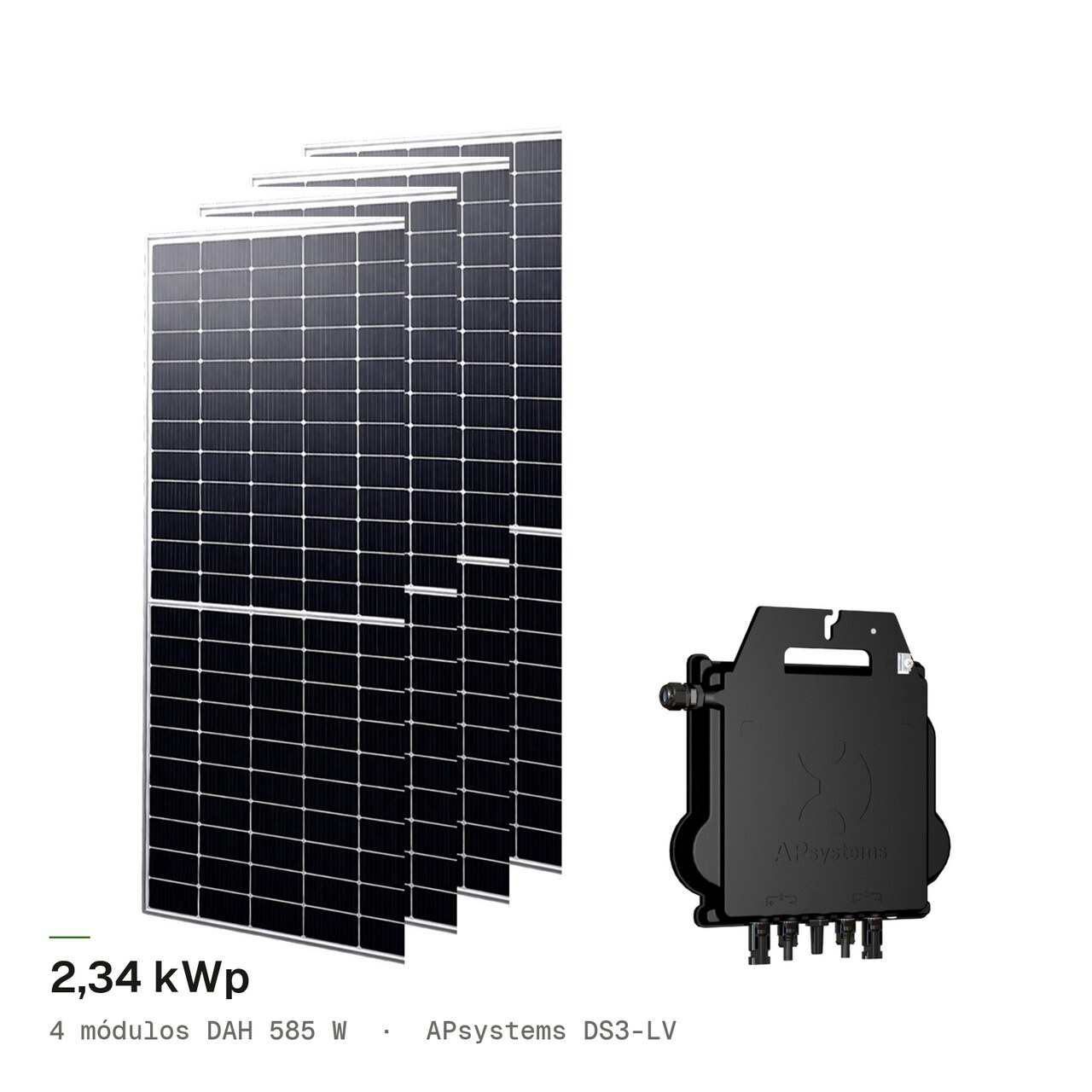

O kit traz 4 módulos fotovoltaicos DAH 585W (total de 2.340 Wp) e 2 microinversores APsystems DS3LV. Cada DS3LV conecta 2 módulos e entrega até 1000VA contínuos, com 2 MPPTs independentes por unidade, então cada par de painéis tem rastreamento e monitoramento próprios. Estrutura de fixação e o monitoramento (ECU) não acompanham o kit por padrão; informe seu tipo de telhado que dimensionamos a estrutura junto.
A geração depende da irradiação (HSP) da sua cidade. Com os 2.340 Wp deste kit, a estimativa realista é: capital de SP (~4,5 HSP) cerca de 245 kWh/mês; interior de SP/MG/GO (~5,0) cerca de 274 kWh/mês; Nordeste (~5,5) cerca de 300 kWh/mês; Sul (~4,0) cerca de 219 kWh/mês. São médias para telhado bem orientado e sem sombreamento; o valor exato sai no dimensionamento.
Sim. O DS3LV aceita módulos na faixa de 330Wp a 660Wp+, e os painéis DAH 585W ficam confortavelmente dentro dessa janela. Cada microinversor opera 2 módulos com MPPTs independentes, o que reduz perdas por sombreamento parcial ou sujeira pontual, se um painel rende menos, não puxa o outro para baixo.

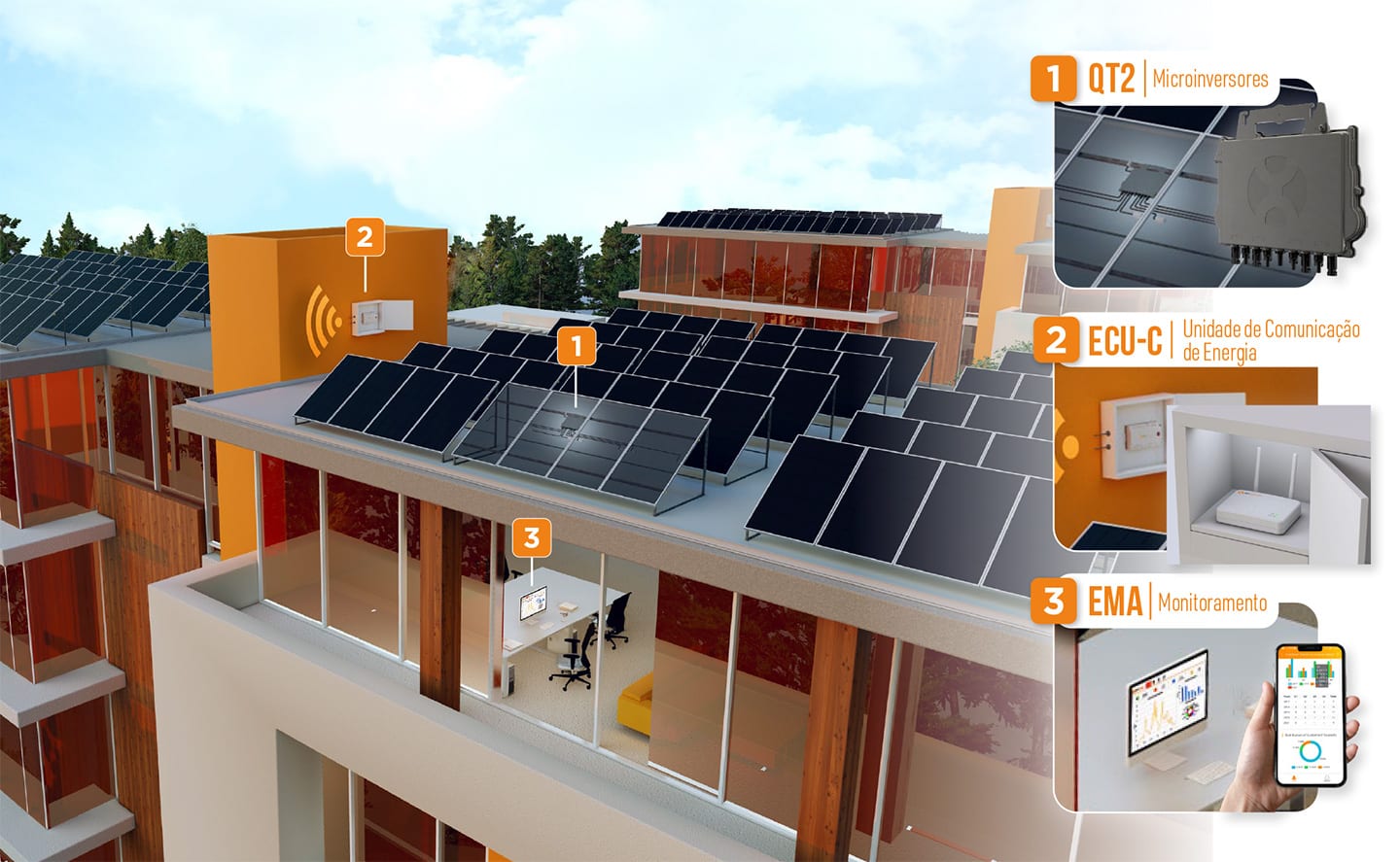

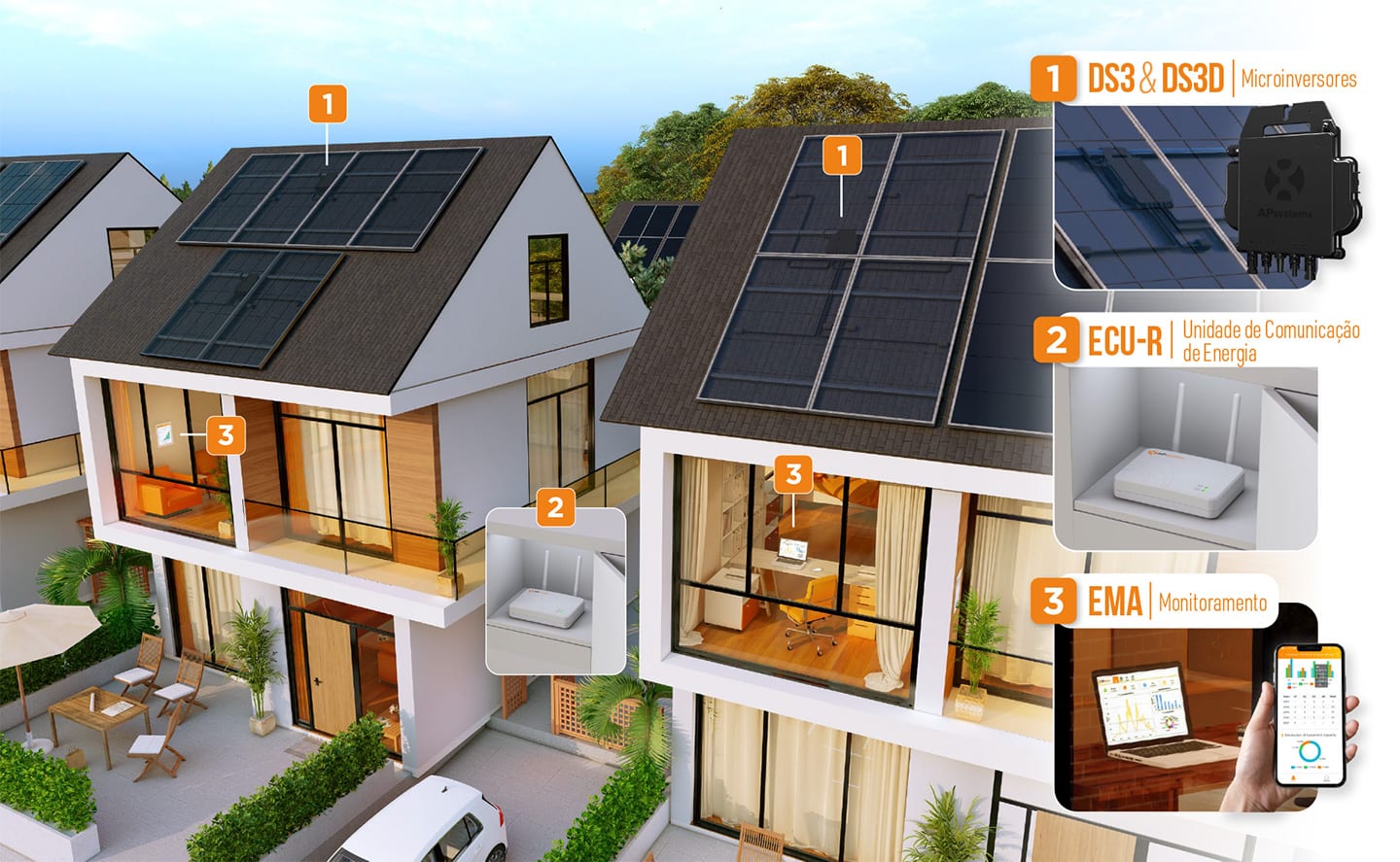

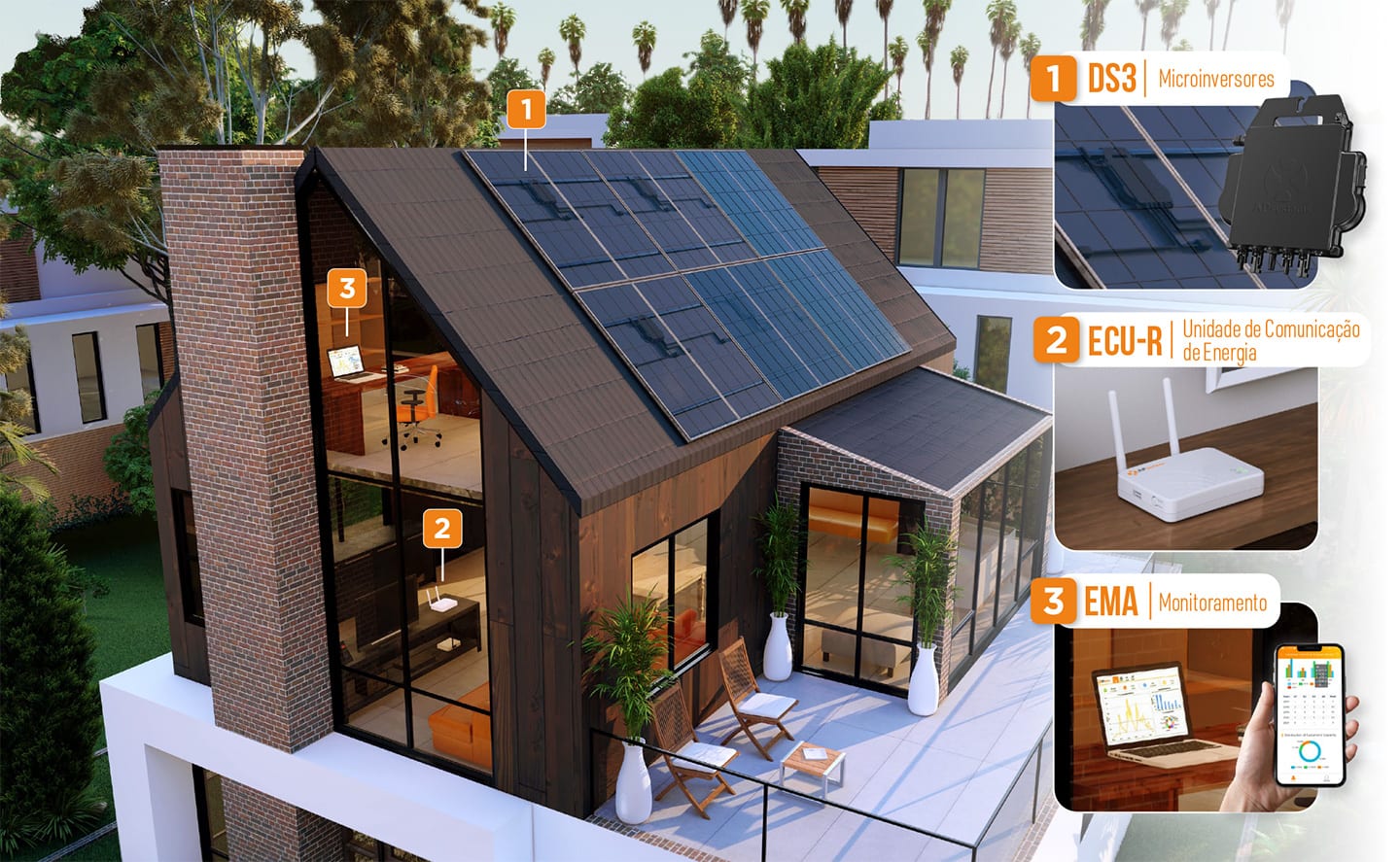

Os DS3LV se comunicam por ZigBee criptografado com uma ECU (gateway de monitoramento) da APsystems, que envia os dados para o portal/app EMA. Com ele você acompanha a produção painel a painel pelo celular. A ECU é vendida à parte; vale incluir, pois além de visibilidade ela é exigida para validar a garantia dos microinversores no programa EMA da APsystems.
Sim. É um sistema de geração distribuída homologável pela concessionária dentro da REN ANEEL 1.059/2023, e a CSOLAR ENERGIA LTDA emite a NF-e necessária para o processo. Para expandir, basta acrescentar mais pares de módulos com novos DS3LV no mesmo ramal (respeitando o limite de unidades por circuito do datasheet), a arquitetura modular do microinversor facilita crescer o sistema no futuro.
Pix à vista com 20% de desconto ou cartão de crédito em até 10x sem juros, os dois pelo Mercado Pago com antifraude. No cartão você escolhe de 1x a 10x no checkout: quanto menos parcelas, maior o desconto. O cartão precisa estar no CPF ou CNPJ do pedido, e compras acima de R$ 5.000 no cartão passam por uma liberação rápida da equipe.
