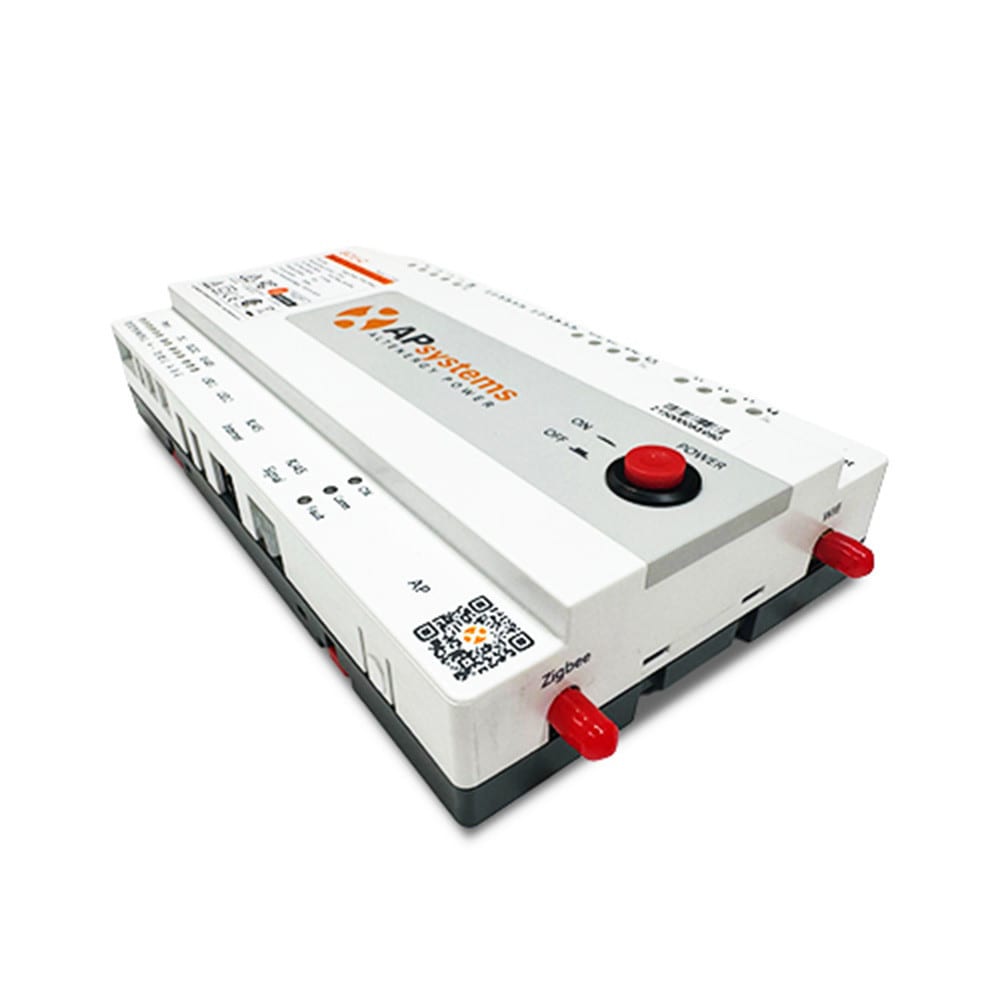

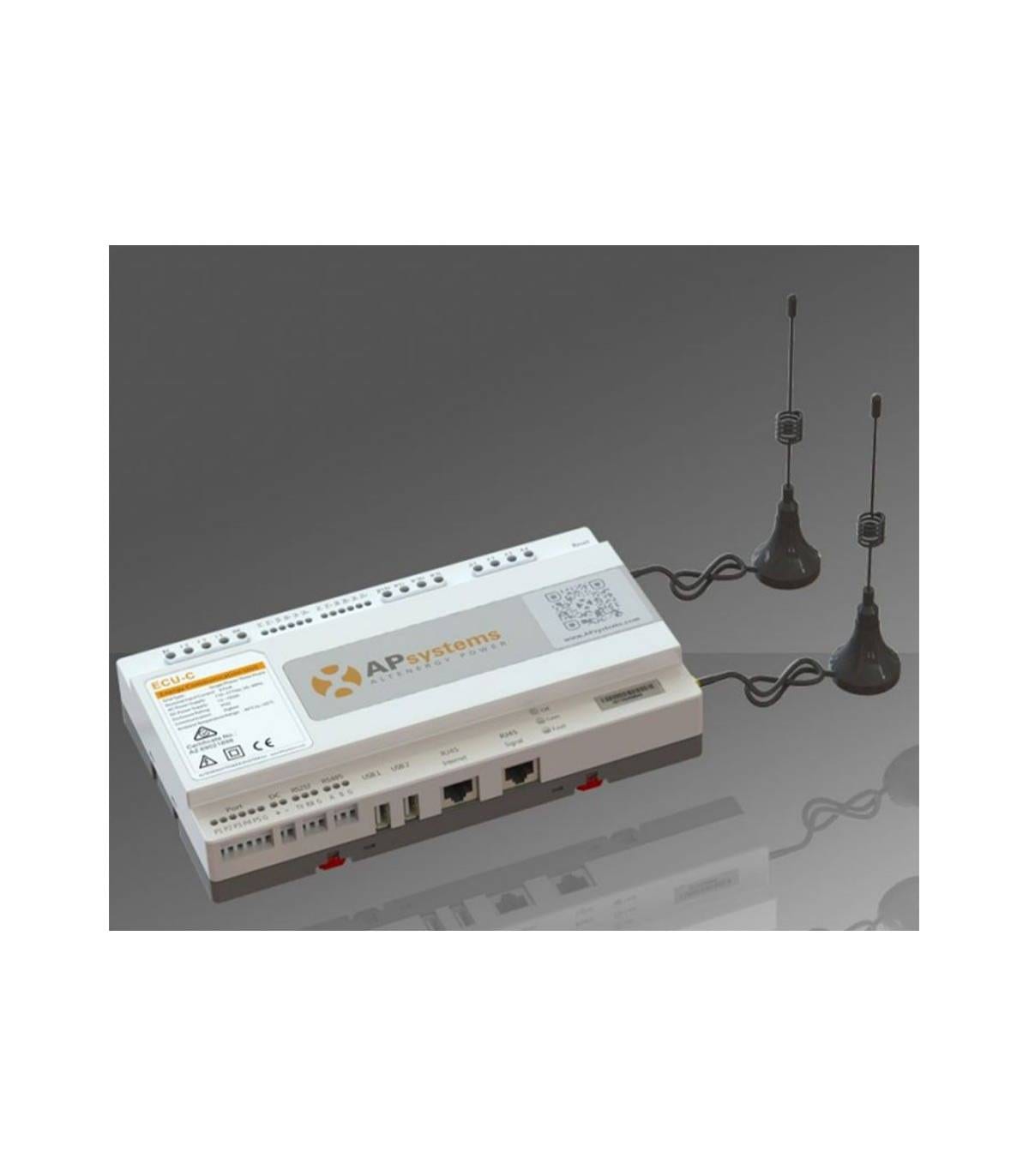

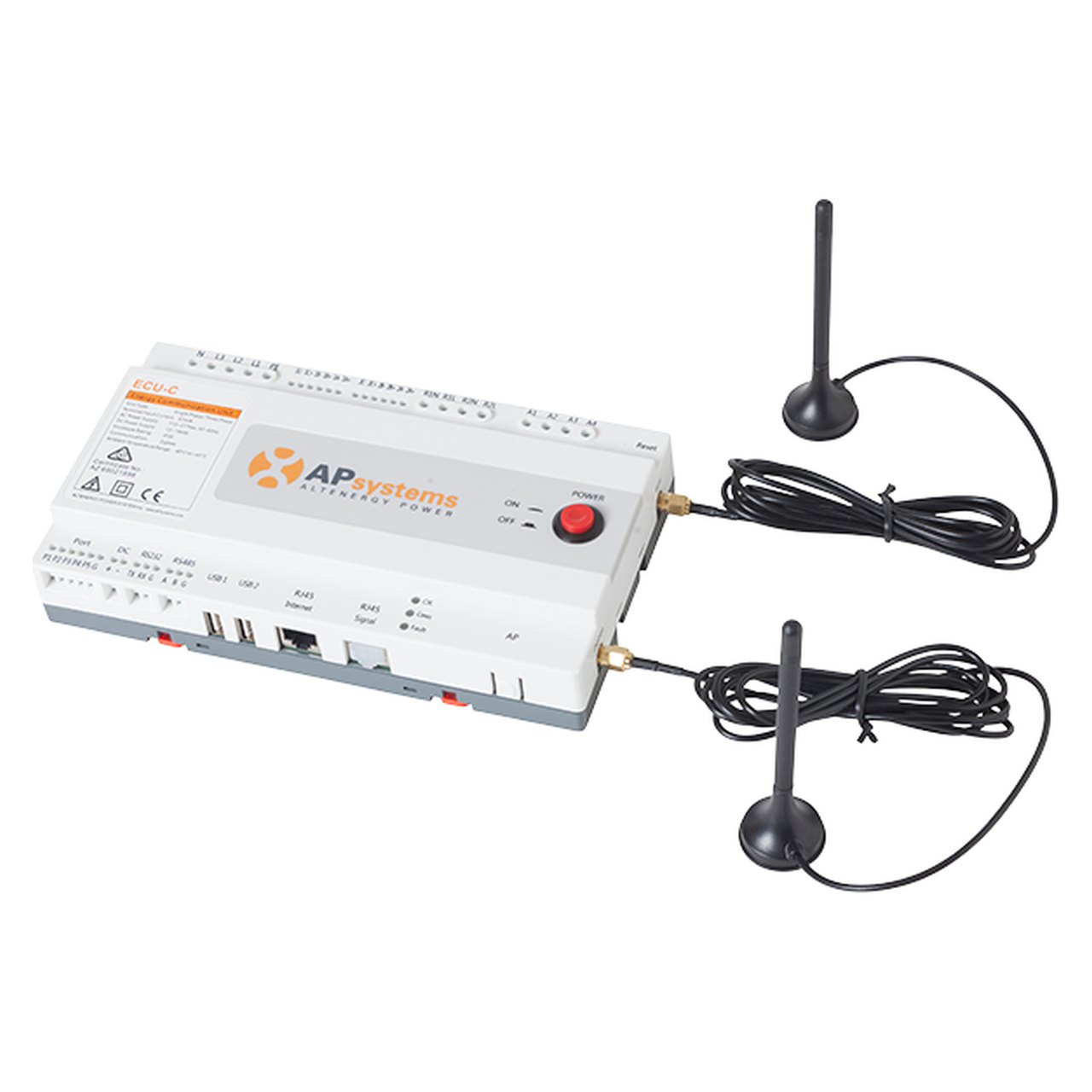

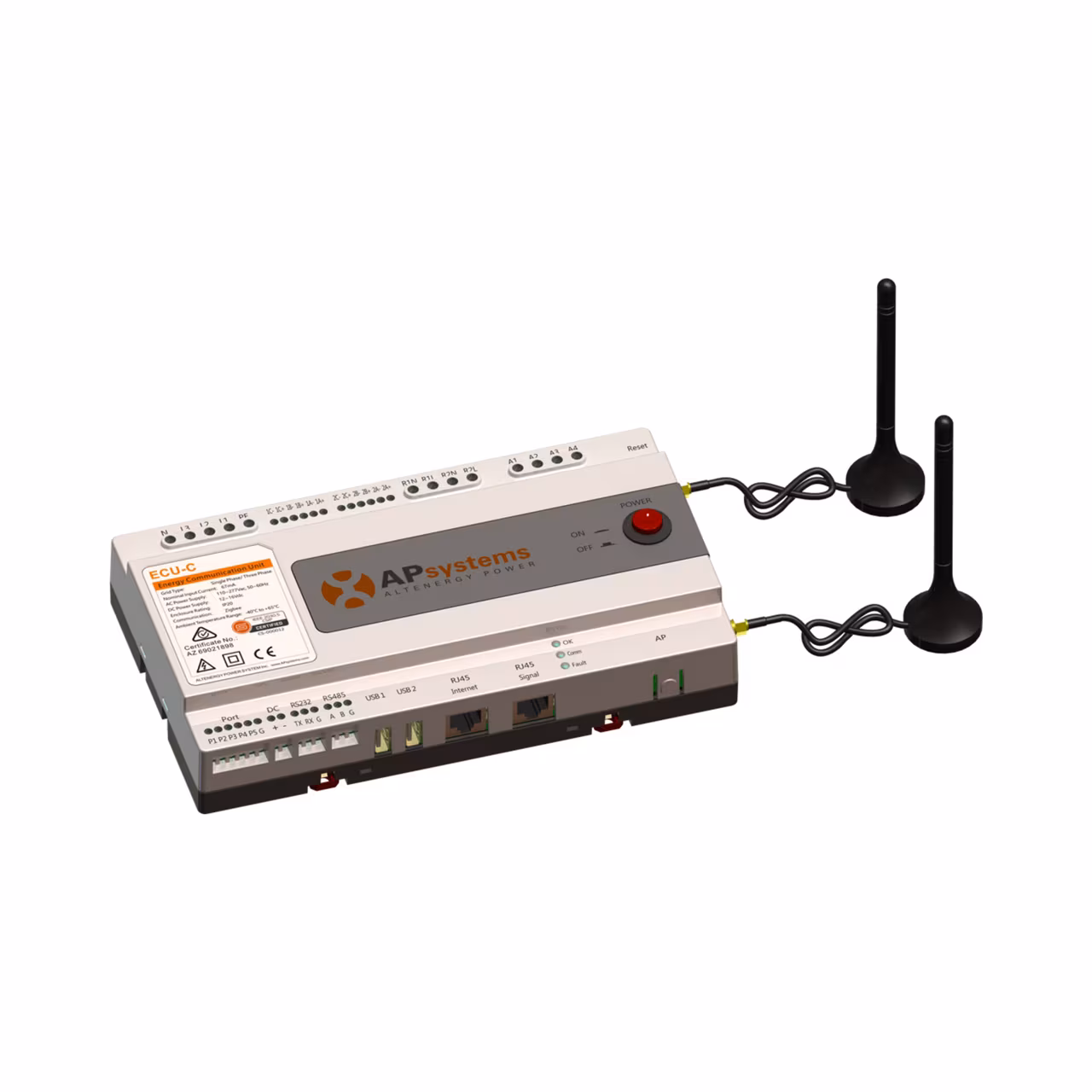

ECU-C APsystems: Gateway até 100 microinversores
APsystems · ECU-C
Sobre este produto
O gateway APsystems que reúne até 100 microinversores em um só painel de monitoramento.
A ECU-C APsystems é o gateway de comunicação que coleta a produção de até 100 microinversores APsystems via Zigbee e envia tudo para a plataforma EMA, com leitura de energia por transformadores de corrente.
ECU-C APsystems: gateway ZigBee para até 100 microinversores, com medição por TC
A ECU-C (Energy Communication Unit) é o gateway de comunicação da APsystems para sistemas residenciais e comerciais. Ela recebe os dados dos microinversores por ZigBee 2,4 GHz criptografado e os envia à plataforma EMA por cabo de rede (Ethernet 10/100) ou Wi-Fi 802.11 b/g/n. Não usa PLC e não se comunica com equipamentos de outras marcas.
O que a ECU-C faz
- Monitora até 100 microinversores APsystems (DS3D, DS3-H, DS3-LV, QT2-220, QT2D e a geração anterior), conforme a ficha técnica Rev3.6.
- Mede consumo e fluxo de energia com transformadores de corrente (TC-80A ou TC-200A, vendidos à parte), o que permite acompanhar autoconsumo e injeção na rede.
- Permite limite de exportação (zero export) e funções avançadas descritas no Guia de Funções Avançadas da ECU-C.
- Dashboard, alarmes e histórico por painel no portal web e no app EMA.
Garantia
A ECU-C tem 3 anos de garantia, contados do registro da ECU no banco de dados EMA, conforme o termo de garantia APsystems Brasil 2025 (PDF na seção Documentos).
Documentação
Datasheet ECU-C Rev3.6, Guia de Funções Avançadas da ECU-C e termos de garantia APsystems na seção Documentos.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais, curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas, consulte o datasheet na Central de Documentação.
Conectividade e monitoramento
- WiFi
- true
Outras especificações
- Capacidade de monitoramento
- 16
Documentos & Certificações
Acesse 5 documentos oficiais do fabricante em formato PDF: datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório, sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guia técnico(1)
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de Garantia(2)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos, datasheets, certificados INMETRO e manuais, está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 9 dúvidas mais comuns sobre este produto, incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Quantos microinversores a ECU-C consegue monitorar?
Quantos microinversores a ECU-C consegue monitorar?
A ECU-C gerencia até 100 microinversores APsystems (número máximo nominal, varia conforme o tamanho/layout do arranjo, a distância e os obstáculos). Uma única ECU-C cobre confortavelmente sistemas residenciais e comerciais; para usinas maiores, usam-se múltiplas ECUs.
02A ECU-C é compatível com quais microinversores APsystems?
A ECU-C é compatível com quais microinversores APsystems?
Ela se comunica por ZigBee encriptado com a linha atual de microinversores APsystems, DS3D, DS3H, DS3LV, QT2 e QT2D, e também com a geração legada (QS1, YC600, entre outros). É o gateway oficial do ecossistema APsystems, não monitora microinversores de outras marcas, como Hoymiles.
03Como a ECU-C se conecta à internet e onde vejo os dados?
Como a ECU-C se conecta à internet e onde vejo os dados?
A ECU-C se conecta à internet por cabo de rede RJ45 (Ethernet 10/100M) ou pelo Wi-Fi 802.11b/g/n integrado. A partir daí, sobe para a plataforma EMA (Energy Monitoring & Analysis) da APsystems os dados que coletou dos microinversores via ZigBee. Você acompanha geração por módulo, por inversor e do sistema inteiro pelo navegador ou pelo app, em tempo quase real.
04Para que servem os transformadores de corrente (TC) da ECU-C?
Para que servem os transformadores de corrente (TC) da ECU-C?
O 'C' da ECU-C indica os canais para transformadores de corrente (CT/TC). Com os TCs instalados no quadro, ela mede o consumo e o fluxo de energia da casa, não apenas a geração, útil para acompanhar autoconsumo e injeção na rede. Os TCs (ex.: TC-80A, TC-200A) são acessórios vendidos à parte conforme a corrente do seu disjuntor geral.
05A ECU-C substitui o medidor da concessionária ou a homologação ANEEL?
A ECU-C substitui o medidor da concessionária ou a homologação ANEEL?
Não. A ECU-C é um equipamento de monitoramento e gestão do seu sistema; o faturamento da rede continua pelo medidor bidirecional da concessionária, definido na homologação da geração distribuída (REN ANEEL 1.059/2023). Ela complementa a homologação dando visibilidade fina da geração e do consumo, mas não a substitui.
06A ECU-C já vem nos kits ou preciso comprar separada?
A ECU-C já vem nos kits ou preciso comprar separada?
Os microinversores APsystems não têm Wi-Fi próprio, eles se comunicam por ZigBee com uma ECU, que é quem leva os dados ao app EMA. A ECU-C é vendida como acessório avulso, indicada para quem quer centralizar vários microinversores e ainda medir consumo e injeção com TCs. Para uma residência simples, a ECU-R já resolve o monitoramento; a ECU-C entra quando você também quer a medição de energia por transformadores de corrente.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos, cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador, embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
09Qual é a garantia?
Qual é a garantia?
Garantia de fábrica do equipamento de monitoramento conforme o termo do fabricante (ECU APsystems / DTU Hoymiles). Termo completo disponível em Downloads.
