Transformador de Corrente APsystems 80A

O TC 80A é um sensor de corrente (current transformer) que se conecta ao gateway de monitoramento APsystems ECU-C. Ele abraça o cabo de fase e mede a corrente que passa por ele, permitindo que a ECU-C registre o consumo e/ou a geração de energia do circuito em tempo real. Sem o TC, a ECU-C monitora os microinversores, mas não consegue medir o fluxo de energia do ponto de conexão.

Este transformador de corrente é projetado para trabalhar com o gateway APsystems ECU-C, que possui entradas dedicadas para TCs de medição. Ele não funciona de forma autônoma nem com a ECU-R/ECU-B: é um acessório do ecossistema de monitoramento de energia da ECU-C. Se você usa microinversores APsystems e quer acompanhar consumo e produção, o conjunto ECU-C + TCs é o caminho indicado.

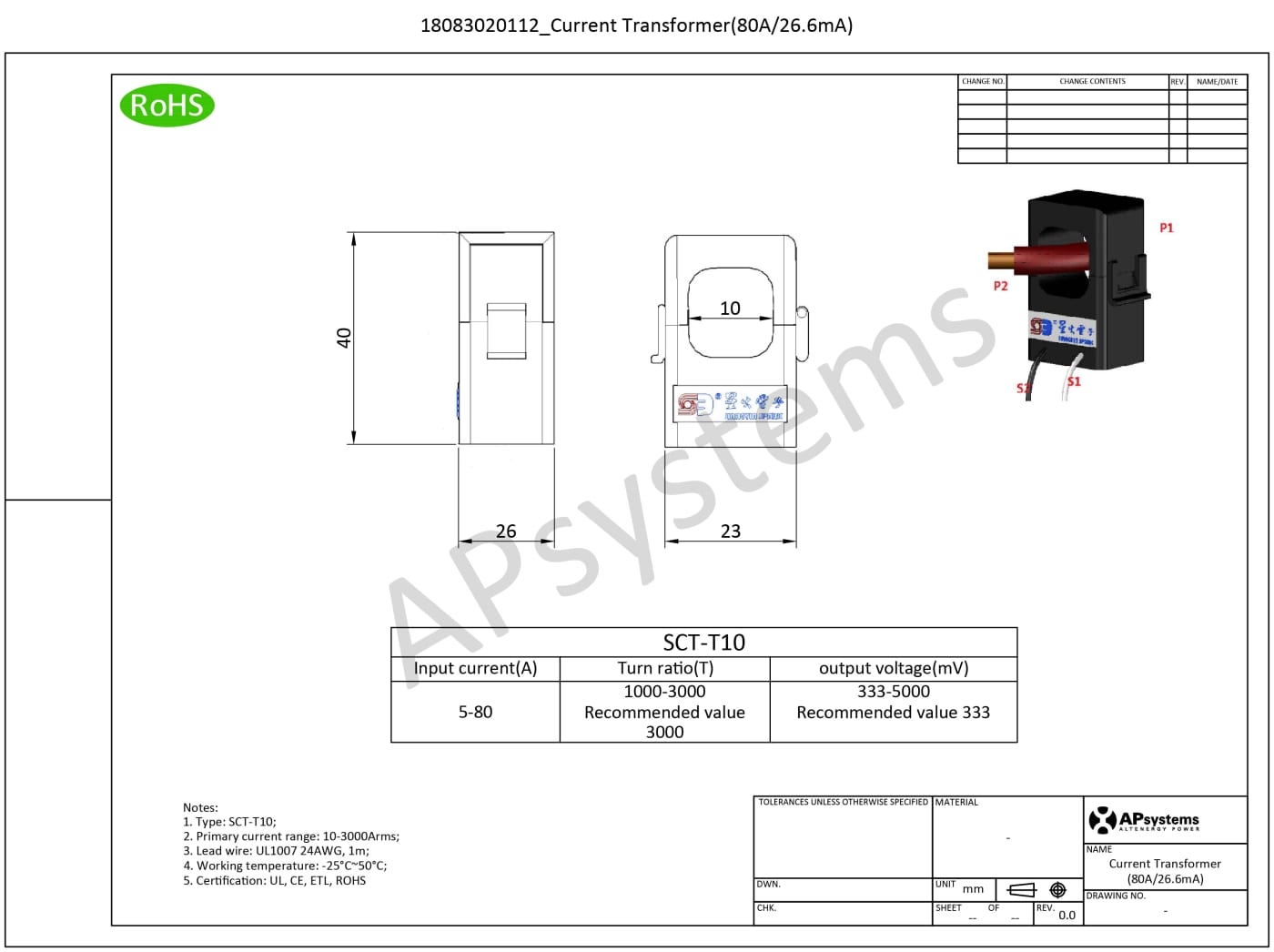

O 80A indica a corrente máxima do circuito que o transformador consegue medir com precisão. A versão 80A atende a maioria das instalações residenciais e pequenos comércios monofásicos/bifásicos, onde a corrente do circuito principal fica dentro desse limite. Para entradas com correntes mais altas (cargas maiores, padrões trifásicos robustos ou geração elevada), existe a versão TC 200A. Dimensione pelo disjuntor geral / corrente do ramal a ser medido.

Depende de quantas fases ou circuitos você quer medir. Em geral usa-se um TC por fase monitorada: uma instalação monofásica costuma usar 1 TC, bifásica 2 e trifásica 3, conforme as entradas disponíveis na ECU-C. Para medir consumo e geração de forma separada, pode ser necessário um conjunto de TCs por ponto de medição. Verifique a configuração da sua ECU-C antes de comprar a quantidade.

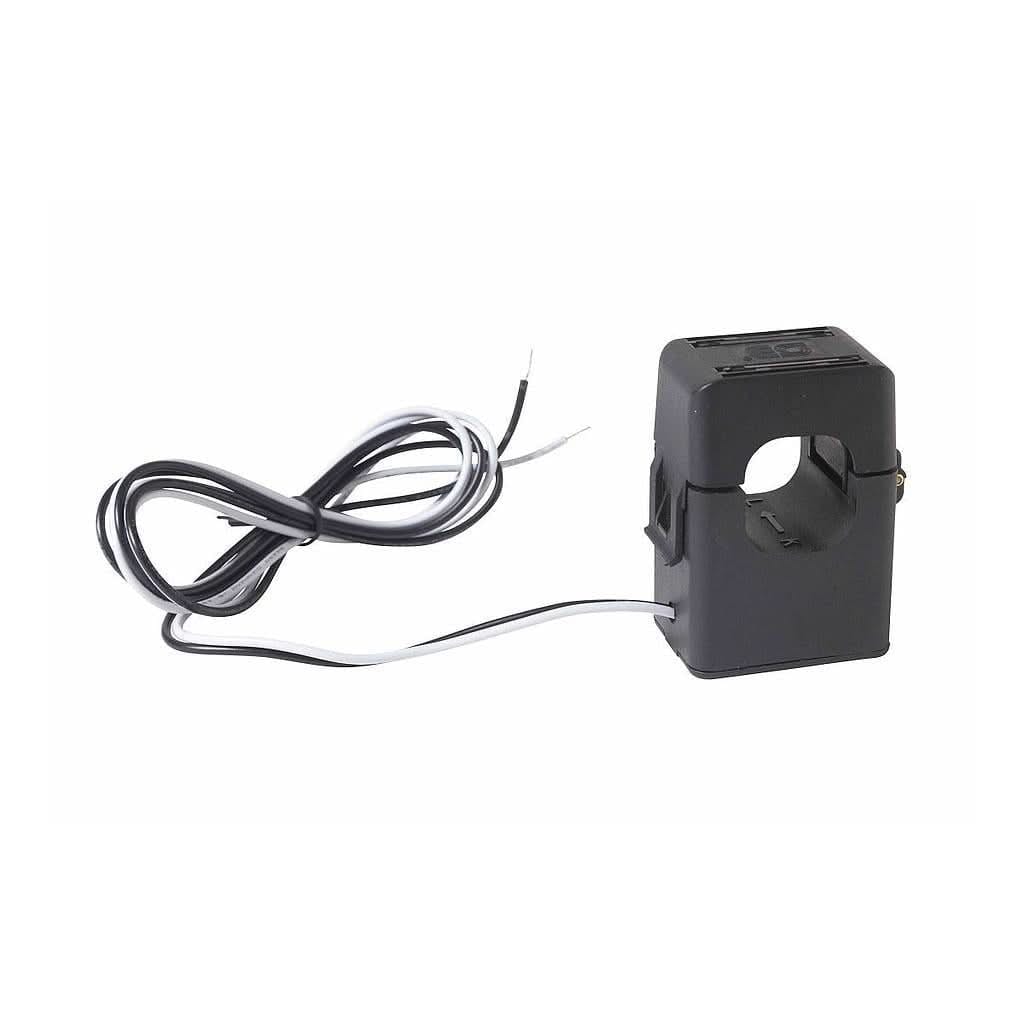

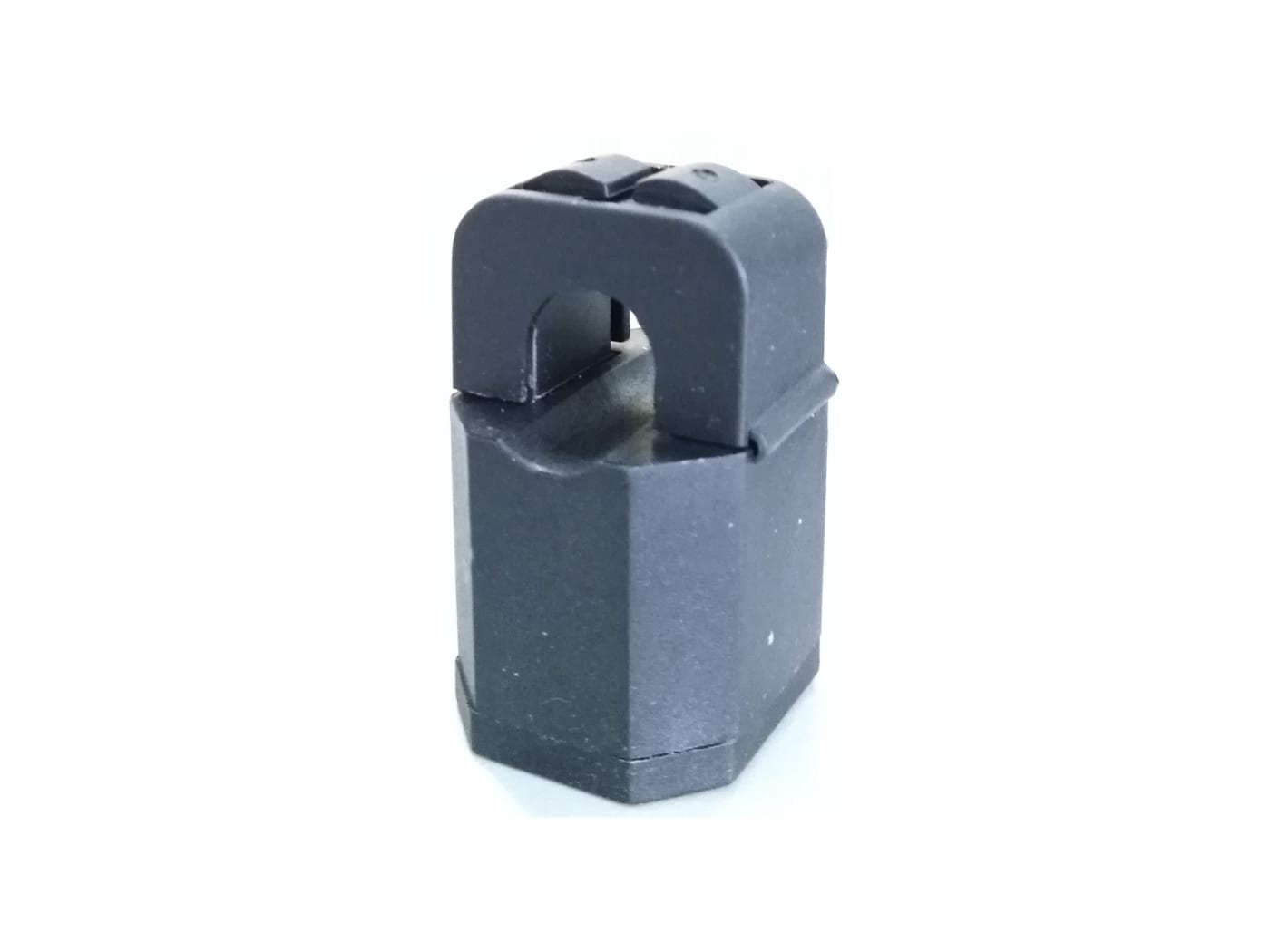

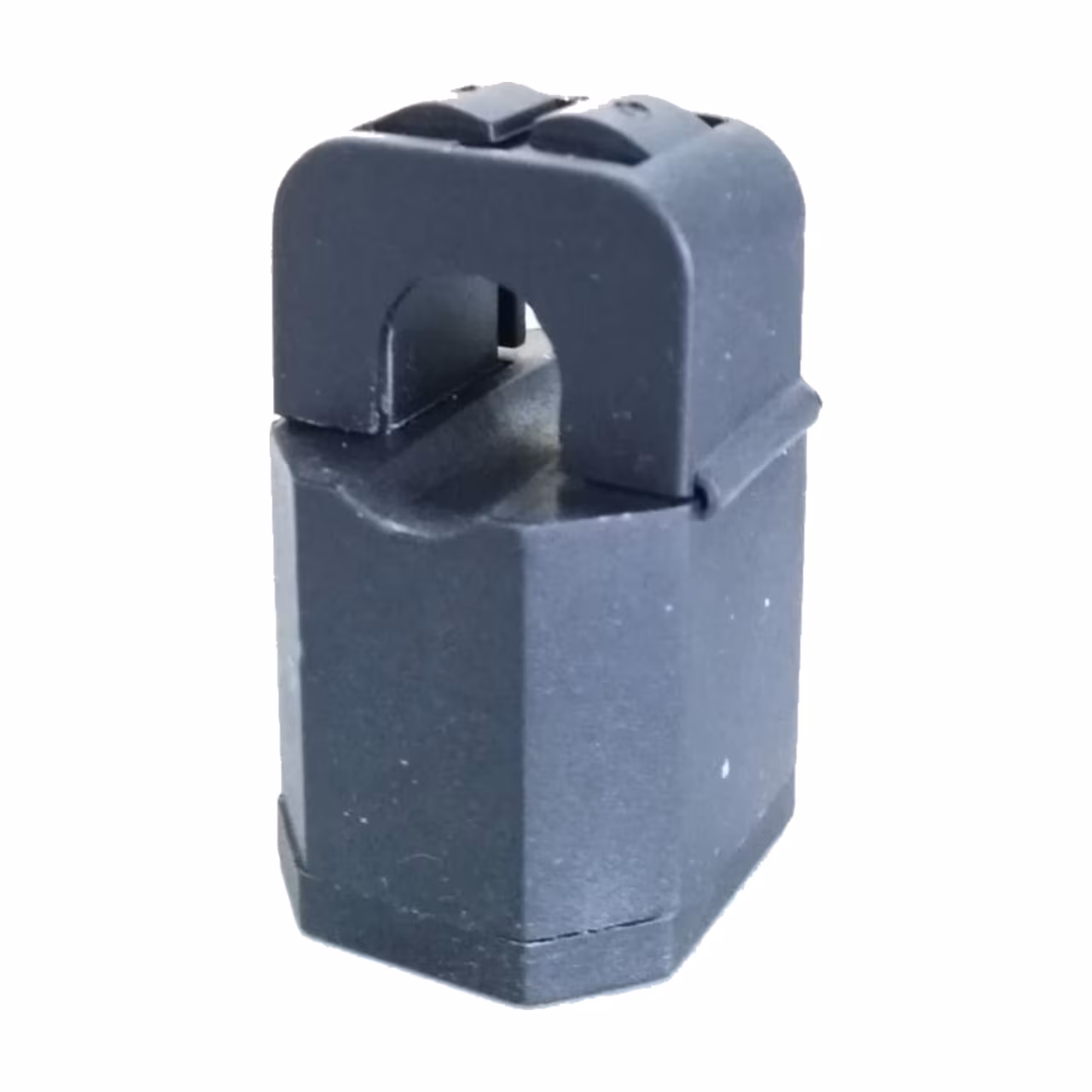

O transformador é do tipo split-core (núcleo dividido), ou seja, ele se abre para abraçar o cabo de fase sem precisar cortar nem desconectar o condutor. Após posicioná-lo no cabo correto e respeitar o sentido da corrente indicado no corpo do TC, basta conectar seus fios às entradas de medição da ECU-C. Por se tratar de instalação junto ao quadro de energia, recomendamos que seja feita por eletricista ou instalador qualificado.

O transformador de corrente é um acessório de monitoramento e não altera a homologação do sistema. A conexão da usina à rede segue as regras de geração distribuída da ANEEL (REN 1.059/2023), com a NF-e emitida pela CSOLAR ENERGIA LTDA. O TC + ECU-C servem para você acompanhar consumo e produção; o processo junto à concessionária é baseado nos microinversores e na potência instalada.
