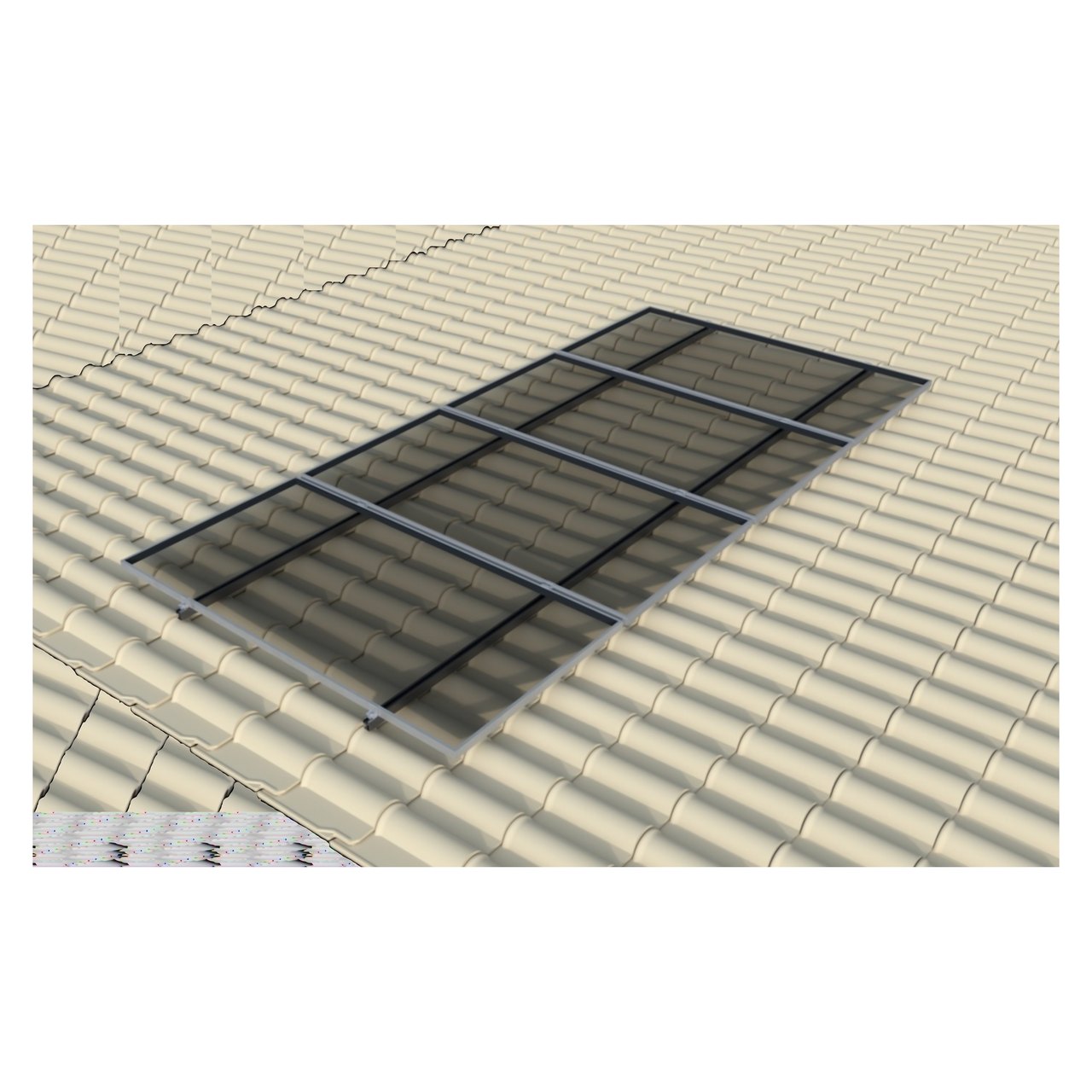

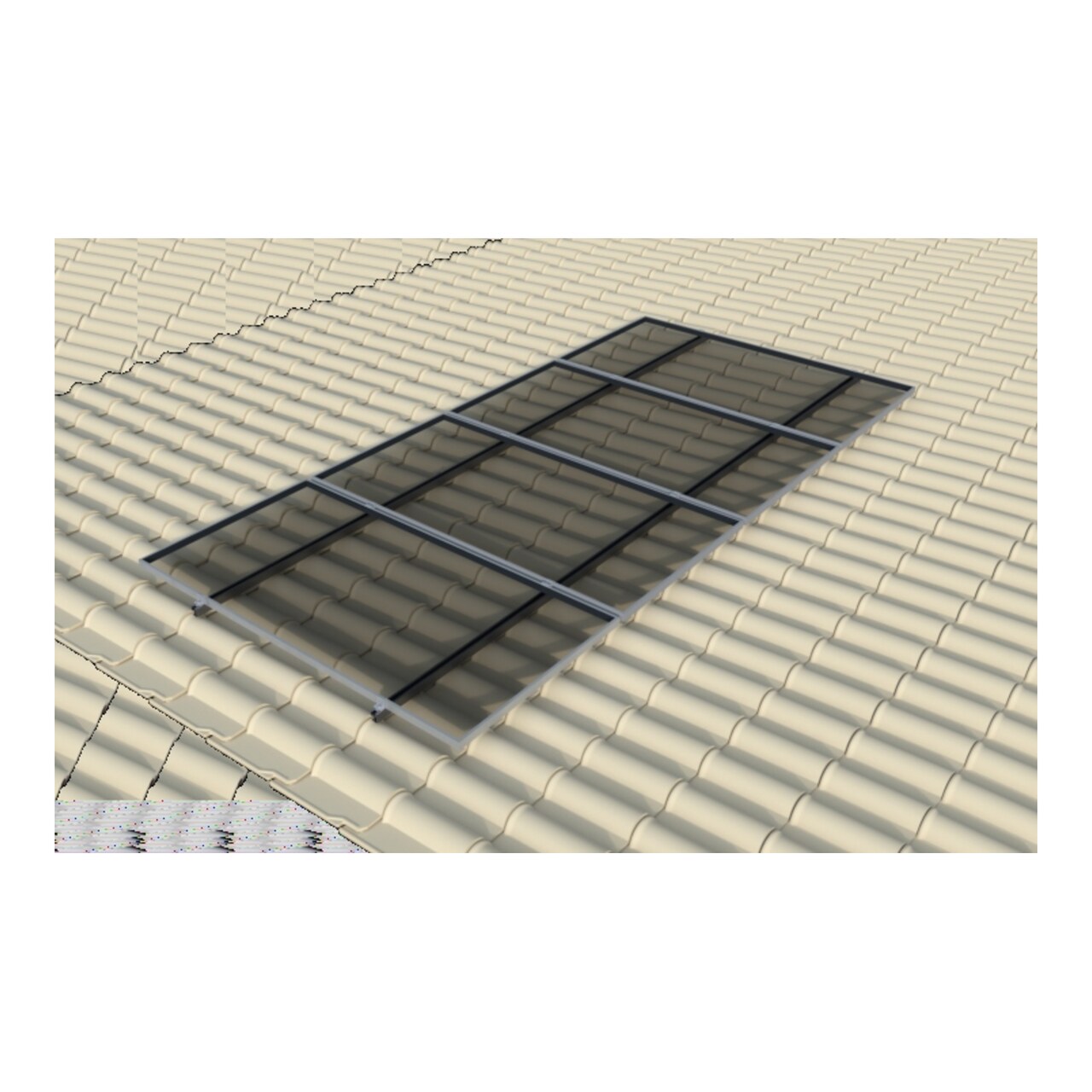

Estrutura IZI CERAMICO GANCHO — 4 módulos
IZI Estruturas · IZI CERAMICO GANCHO 4M
Estrutura IZI CERAMICO GANCHO — 4 módulos — estrutura de fixação
Estrutura de fixação dimensionada especificamente para telhado cerâmico (colonial ou portuguesa), fabricada em alumínio anodizado 6005-T5 com parafusaria inox A2 ou A4 resistente à corrosão. O projeto atende à NBR 6123:1988 (cargas de vento em edificações) com resistência certificada para velocidades de vento de até 45 m/s — adequada a todas as regiões do Brasil, incluindo litoral e áreas de alta incidência de vendavais.

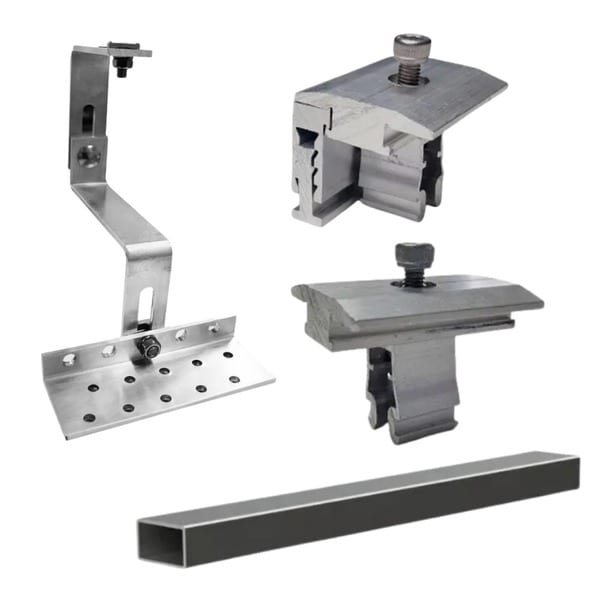

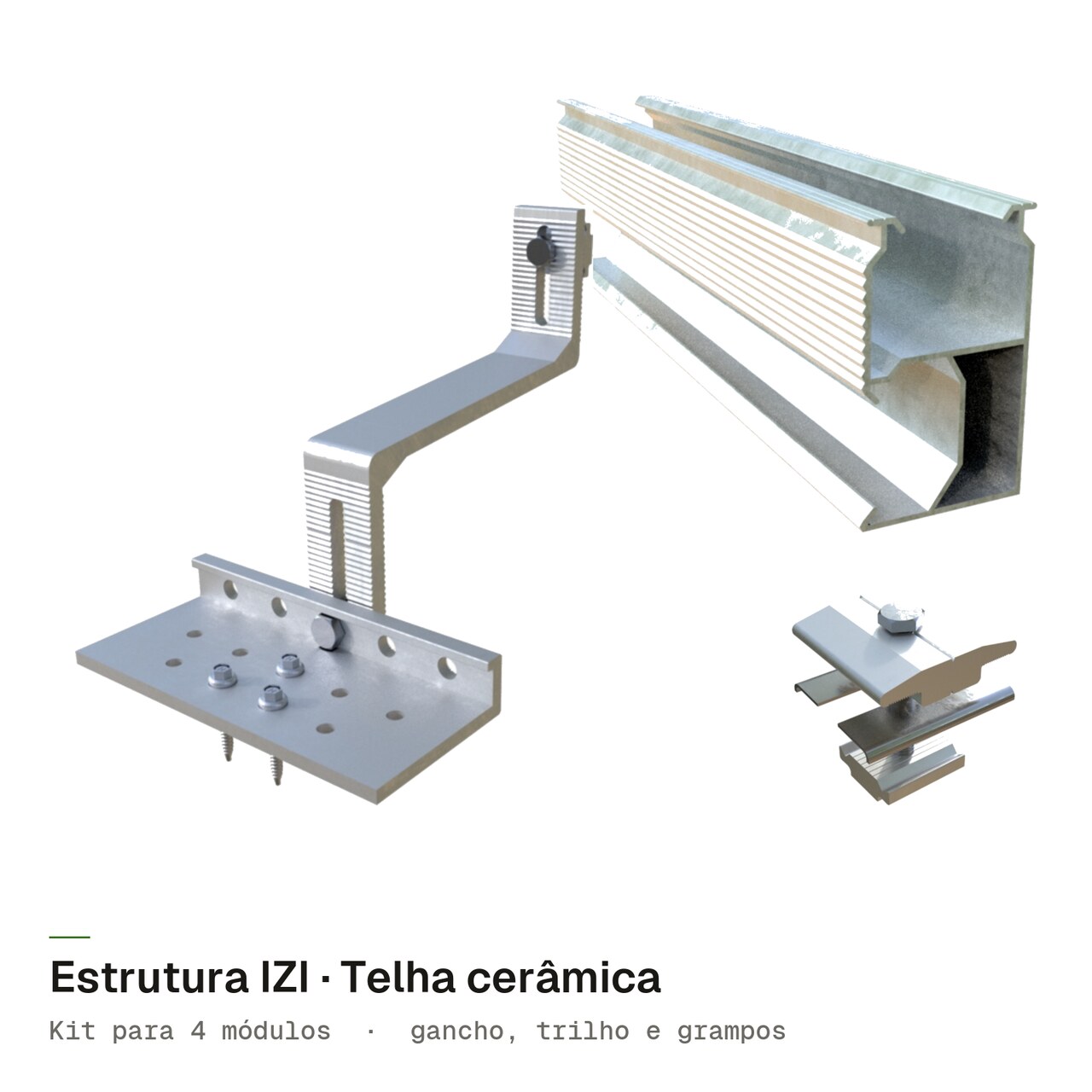

O pacote inclui todos os componentes mecânicos necessários: perfis de alumínio dimensionados, grampos intermediários (mid-clamps) e finais (end-clamps), suporte de fixação apropriado ao substrato (gancho cerâmico, parafuso auto-perfurante, presilha trapezoidal, base triangular ou triângulo de laje) e itens de vedação em EPDM com silicone neutro resistente a UV. A quantidade é calculada automaticamente pelo número de painéis do kit selecionado.
Garantia de fábrica de 12 anos contra corrosão em perfis anodizados — cobertura equiparada ao painel fotovoltaico.
Instalação técnica
Instalação requer furação controlada do telhado (para telhados com substrato estrutural) e vedação com silicone neutro UV-resistente nos pontos de fixação. A operação deve ser realizada por profissional habilitado, com ART (Anotação de Responsabilidade Técnica) de engenheiro civil ou eletricista emitida pelo CREA. Orientamos gratuitamente sobre o processo — a qualidade da vedação é o fator isolado mais crítico para a durabilidade do sistema.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Outras especificações
- Tipo Telhado
- ceramico_gancho
- Modulos Suportados
- 4
Documentos & Certificações
Acesse 3 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 9 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Esta estrutura serve para qual tipo de telhado?
Esta estrutura serve para qual tipo de telhado?

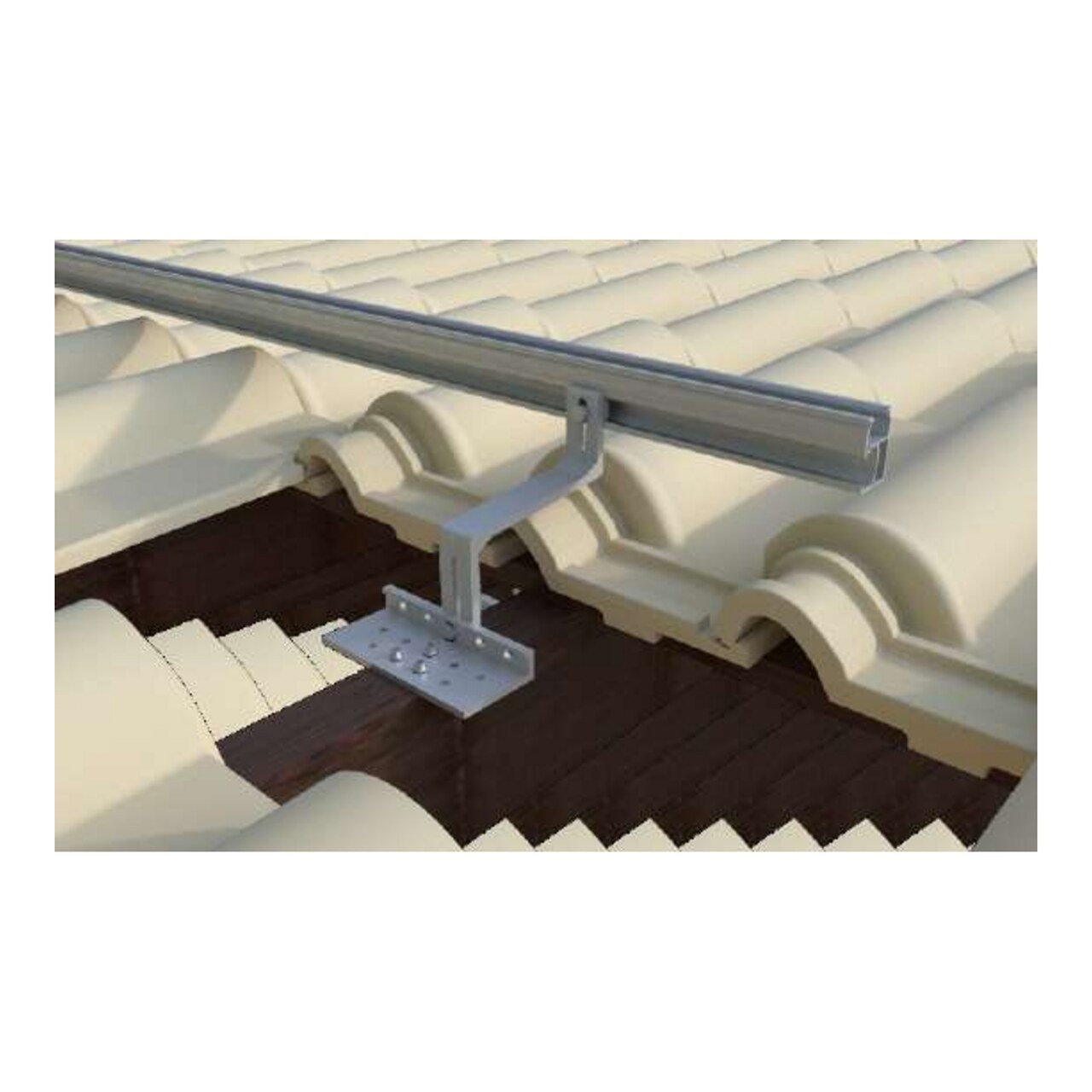

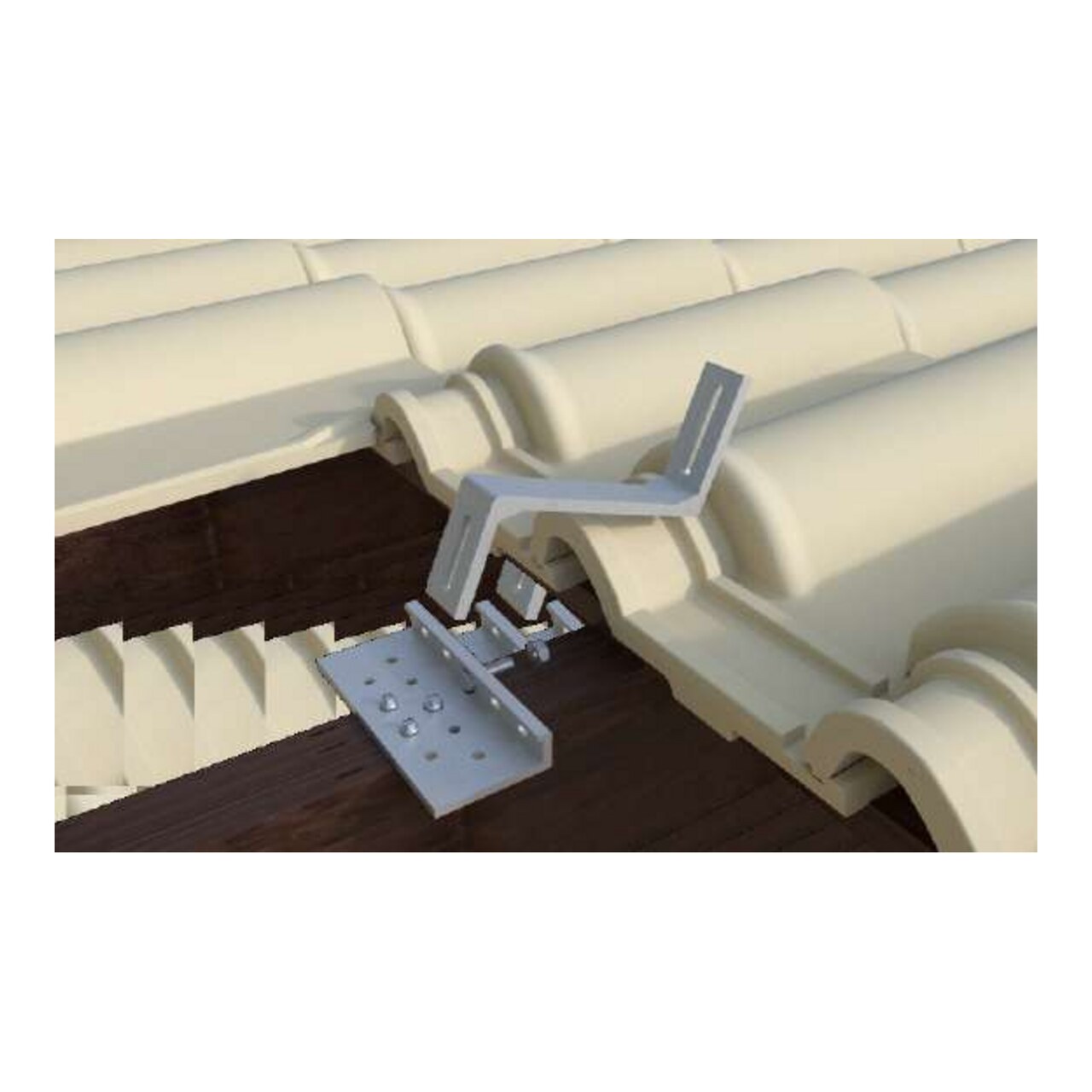

A IZI CERAMICO GANCHO foi projetada especificamente para telhados de telha cerâmica (colonial, romana, portuguesa e similares). A fixação é feita por ganchos metálicos que se apoiam na estrutura de madeira/ripado sob a telha, sem necessidade de furar ou cortar a telha, preservando a estanqueidade do telhado.
02Para quantos módulos esta estrutura é dimensionada?
Para quantos módulos esta estrutura é dimensionada?
Este kit de estrutura é dimensionado para 4 módulos fotovoltaicos. Ele inclui os ganchos, os perfis de alumínio e os grampos (intermediários e de extremidade) na quantidade necessária para fixar 4 painéis. Se você tiver mais módulos, é preciso compor com estruturas adicionais ou escolher o tamanho correspondente.
03O alumínio é anodizado? E quanto à durabilidade?
O alumínio é anodizado? E quanto à durabilidade?
Sim. Os perfis são em alumínio anodizado, que resiste à corrosão e à exposição solar ao longo dos anos, e os ganchos são metálicos com tratamento anticorrosivo. As estruturas têm 12 anos de garantia, compatível com a vida útil de uma usina fotovoltaica.
04Já vêm inclusos os parafusos e fixadores?
Já vêm inclusos os parafusos e fixadores?
Sim. O kit acompanha os ganchos de telha, os grampos intermediários e de extremidade e a parafusaria necessária para a montagem dos 4 módulos sobre o telhado cerâmico. Você só precisa garantir o acesso à estrutura de apoio do telhado para fixar os ganchos.
05Esta estrutura é vendida junto com o kit de geração ou separada?
Esta estrutura é vendida junto com o kit de geração ou separada?
Esta página é apenas da estrutura de fixação. Ela é vendida de forma avulsa para quem já tem ou vai adquirir separadamente os painéis e o microinversor. Se você prefere comprar tudo junto, temos kits de geração completos que já incluem a estrutura compatível.
06Como sei se preciso desta estrutura para a minha instalação?
Como sei se preciso desta estrutura para a minha instalação?
Você precisa de uma estrutura sempre que for instalar painéis sobre telhado. A escolha depende do tipo de telha (aqui, cerâmica) e do número de módulos (aqui, 4). Confira o tipo de telha do seu telhado e a quantidade de painéis do seu projeto; se tiver dúvida, podemos ajudar no dimensionamento.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
09Preciso de homologação na concessionária?
Preciso de homologação na concessionária?
Sim. Todo gerador solar conectado à rede exige homologação junto à concessionária local (ANEEL REN 482/2012 e atualizações). O processo é conduzido pelo instalador ou engenheiro responsável pela obra, que emite a ART quando exigida. Orientamos gratuitamente sobre o processo, e a documentação técnica dos equipamentos está disponível no site.
