Estrutura IZI ONDULADO MADEIRA para 2 módulos
IZI Estruturas · IZI ONDULADO MADEIRA 2M
- Pix ou 10x sem jurosMercado Pago com antifraude
- Envio CIF do importadorpra todo Brasil
- Suporte por engenheirostécnico real, no WhatsApp
- INMETRO e ANEELprodutos homologados
- Devolução em 7 diasCDC art. 49, estorno no mesmo meio
Sobre este produto
Fixa na madeira, veda na onda: estrutura IZI Ondulado Madeira para 2 módulos
Estrutura IZI Ondulado Madeira para 2 módulos fotovoltaicos em telha ondulada (fibrocimento) sobre madeiramento: parafuso passante na crista da onda, fixado na terça ou no caibro de madeira, com vedação. Perfis de alumínio anodizado e parafusaria para uso externo, dimensionada para casar com os kits de 2 módulos da loja, vendida avulsa ou junto com o kit.
Fixa na madeira, veda na onda
Parafuso na crista da onda, preso na terça ou no caibro de madeira, com vedação: sem carga na telha e sem goteira.
Alumínio anodizado
Leve e sem corrosão, para ficar décadas exposto a sol, chuva e maresia.
Peças de fixação dos módulos inclusas
Perfis, grampos terminais e intermediários e fixadores da linha IZI Ondulado Madeira para 2 módulos.
Casa com os kits de 2 módulos
Grampos para molduras de 30 a 35 mm, os mesmos dos módulos TOPCon do catálogo. Serve para kit Hoymiles ou APsystems.
Estrutura IZI Ondulado Madeira para 2 módulos
O que vem

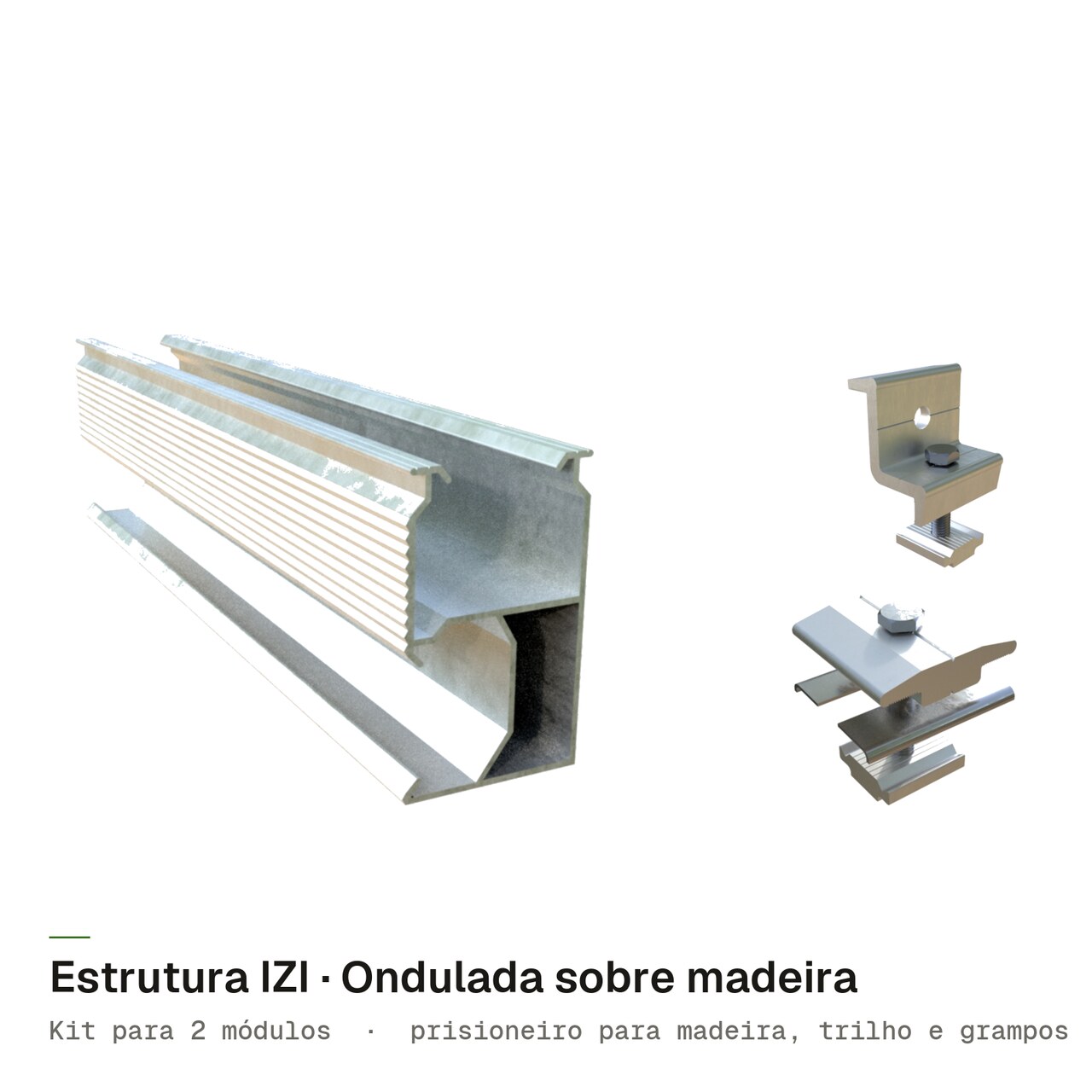

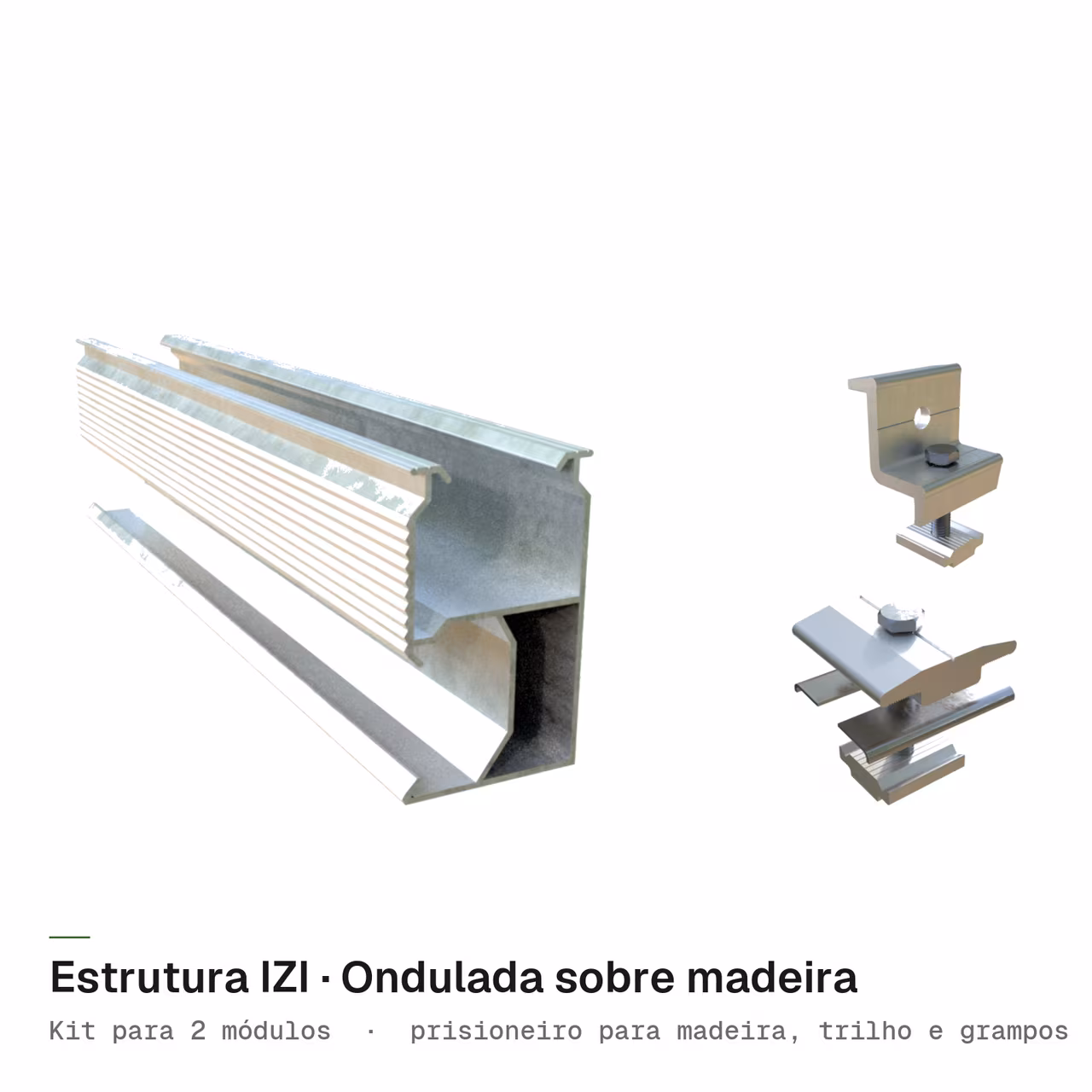

Perfis de alumínio anodizado e parafusaria para uso externo, grampos terminais e intermediários e os fixadores da linha IZI Ondulado Madeira, dimensionados para 2 módulos. Não vêm os módulos nem o cabeamento CC.
Como fixa

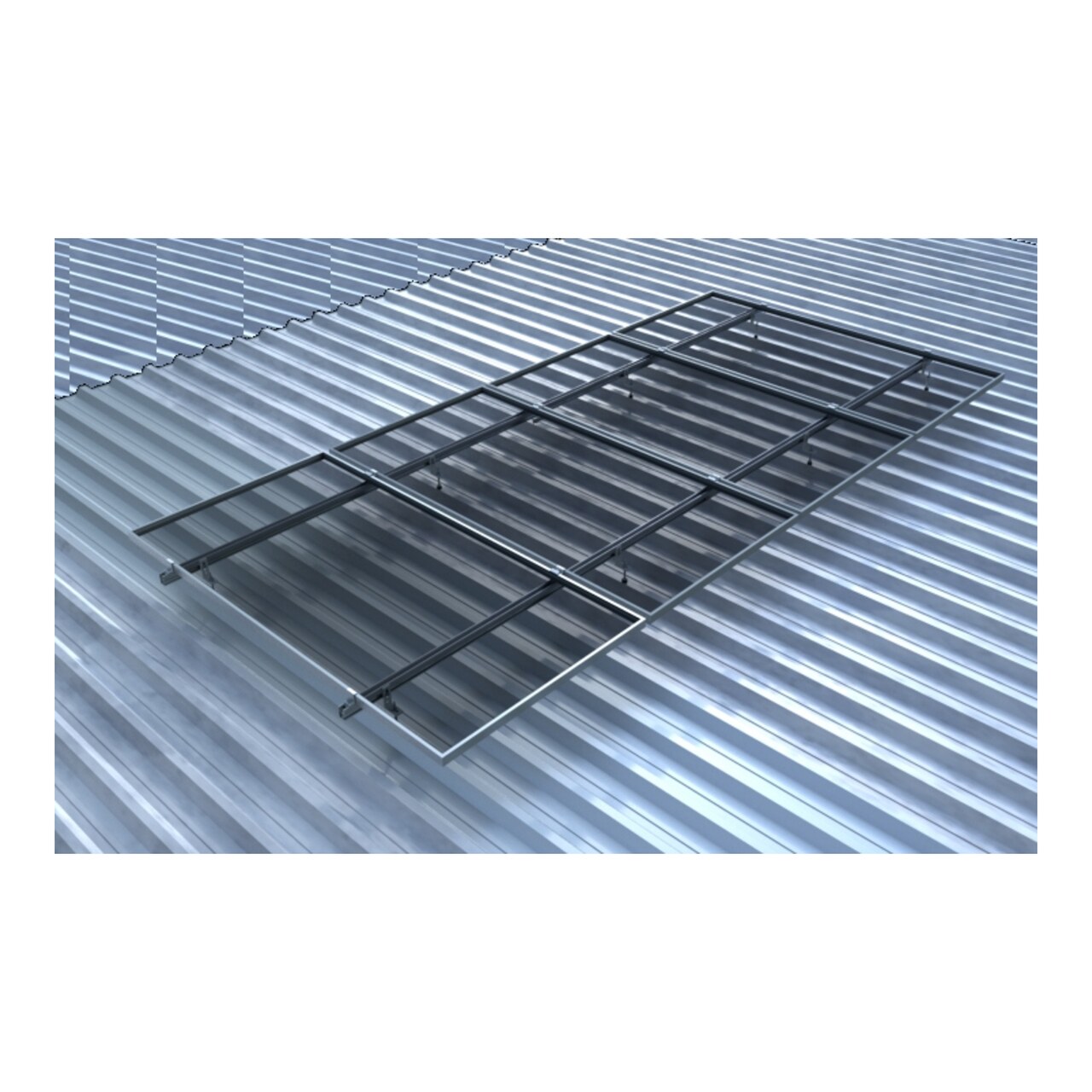

O parafuso atravessa a crista da telha ondulada e se fixa na terça ou no caibro de madeira, com arruela de vedação. Sobre os fixadores vão os perfis de alumínio e, neles, os grampos que prendem os módulos.
Compatibilidade
Os grampos aceitam molduras de 30 a 35 mm, a faixa dos módulos TOPCon do catálogo (Canadian, DAH, Helius, Gokin, DMEGC, Leapton). Serve para kits Hoymiles e APsystems: a estrutura não depende do microinversor. 2 módulos de 2384 × 1134 mm ocupam cerca de 5,4 m²; módulos de 2384 × 1303 mm (Canadian 715 W, DAH 710 W) ocupam 15% a mais.
Garantia
Conforme o termo do fabricante IZI Estruturas (PDF na Central de Documentação).
Homologação
A homologação na distribuidora é do sistema de geração (módulos e microinversor), não da estrutura. A estrutura entra no memorial como suporte mecânico.
Pagamento e prazo
Pix com desconto ou cartão em até 10x sem juros pelo Mercado Pago. NF-e emitida pela CSOLAR ENERGIA LTDA. Frete calculado pelo CEP no checkout. Prazo de envio conforme a disponibilidade, mostrado no topo da página.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais, curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas, consulte o datasheet na Central de Documentação.
Outras especificações
- SKU
- EST-IZI-ONDULADO-MADEIRA-2M
- Tipo de telhado
- ondulado_madeira
- Módulos suportados
- 2
Documentos & Certificações
Acesse 3 documentos oficiais do fabricante em formato PDF: datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório, sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos, datasheets, certificados INMETRO e manuais, está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 10 dúvidas mais comuns sobre este produto, incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Para qual telhado serve a IZI Ondulado Madeira?
Para qual telhado serve a IZI Ondulado Madeira?
Para telha ondulada (fibrocimento) sobre madeiramento. Para telha ondulada sobre estrutura metálica há a linha Ondulado Metálica; para telha cerâmica, a Cerâmico Gancho.
02Tenho 6 módulos. Como combino?
Tenho 6 módulos. Como combino?
A linha é vendida por faixa de módulos: a de 2 e a de 4 se combinam, e mais de uma unidade pode ser usada no mesmo telhado.
03É compatível com kit Hoymiles e APsystems?
É compatível com kit Hoymiles e APsystems?
Sim. A estrutura fixa os módulos e não depende da marca do microinversor. Os grampos aceitam molduras de 30 a 35 mm, a faixa dos módulos TOPCon do catálogo.
04O que vem e o que não vem?
O que vem e o que não vem?
Vêm os perfis, os grampos terminais e intermediários e os fixadores da linha IZI Ondulado Madeira para 2 módulos. Não vêm os módulos nem o cabeamento CC.
05A telha de fibrocimento aguenta?
A telha de fibrocimento aguenta?
A carga vai para a terça ou o caibro de madeira, não para a telha. Telha muito antiga ou trincada pede troca antes da instalação.
06E se a estrutura do telhado for metálica?
E se a estrutura do telhado for metálica?
Use a linha IZI Ondulado Metálica, com fixador para terça metálica.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista com 20% de desconto ou cartão de crédito em até 10x sem juros, os dois pelo Mercado Pago com antifraude. No cartão você escolhe de 1x a 10x no checkout: quanto menos parcelas, maior o desconto. O cartão precisa estar no CPF ou CNPJ do pedido, e compras acima de R$ 5.000 no cartão passam por uma liberação rápida da equipe.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador, embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
09Qual é a garantia?
Qual é a garantia?
Garantia de fábrica da estrutura: 12 anos contra defeitos e corrosão dos perfis de alumínio anodizado. Termo completo disponível em Downloads.
10Preciso de homologação na concessionária?
Preciso de homologação na concessionária?
Sim. Todo gerador solar conectado à rede exige homologação junto à concessionária local (ANEEL REN 482/2012 e atualizações). O processo é conduzido pelo instalador ou engenheiro responsável pela obra, que emite a ART quando exigida. Orientamos gratuitamente sobre o processo, e a documentação técnica dos equipamentos está disponível no site.
