Estruturas de Fixação
Estrutura IZI ONDULADO METALICA — 2 módulos
IZI Estruturas · IZI ONDULADO METALICA 2M

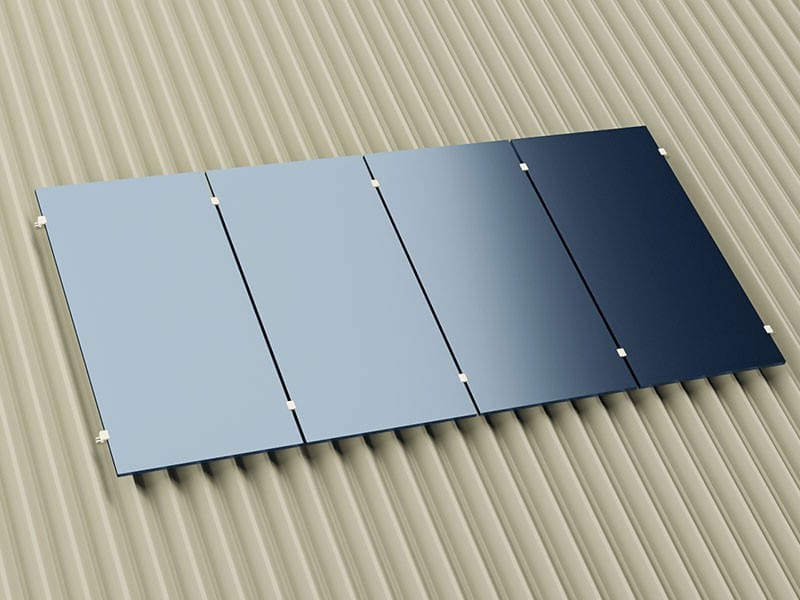

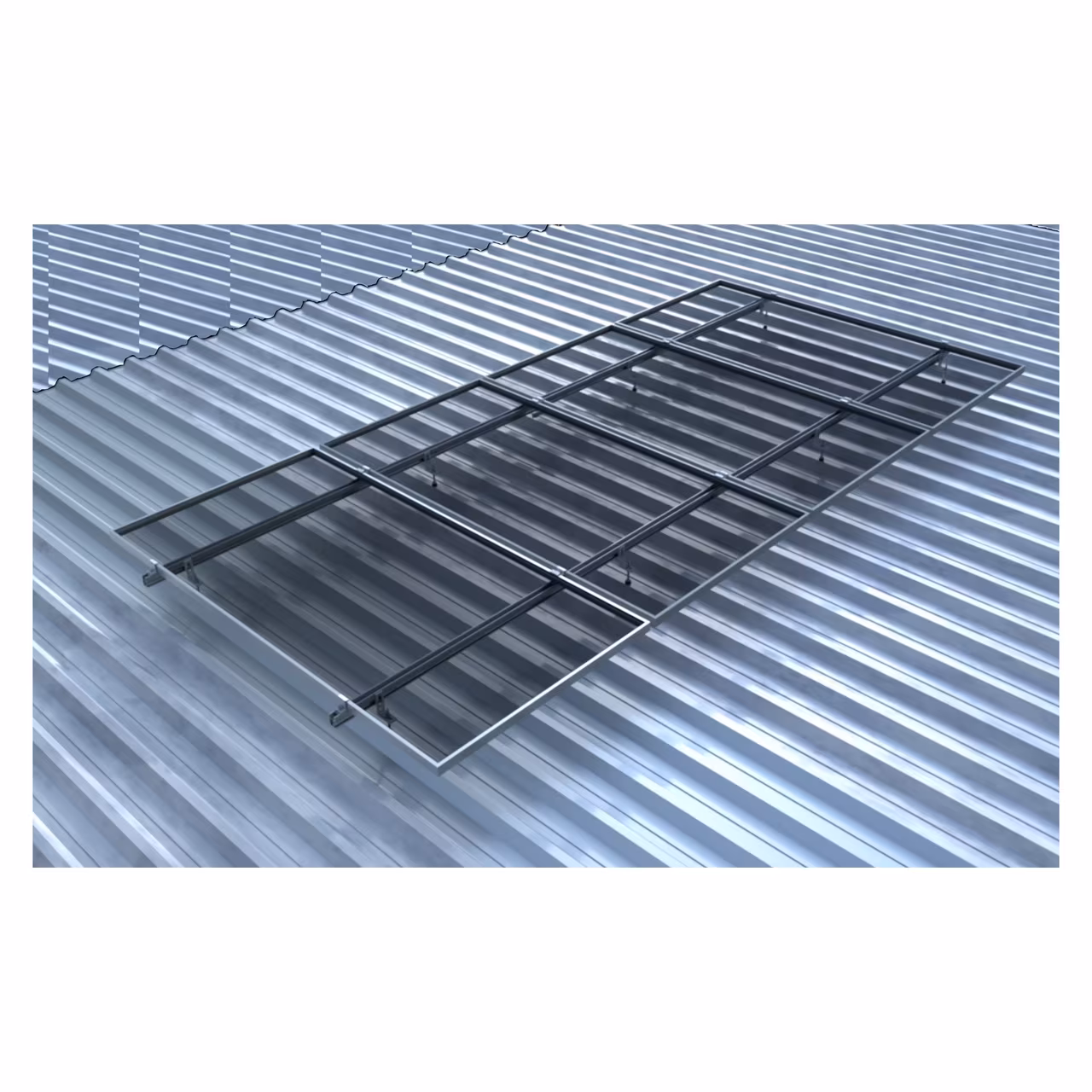

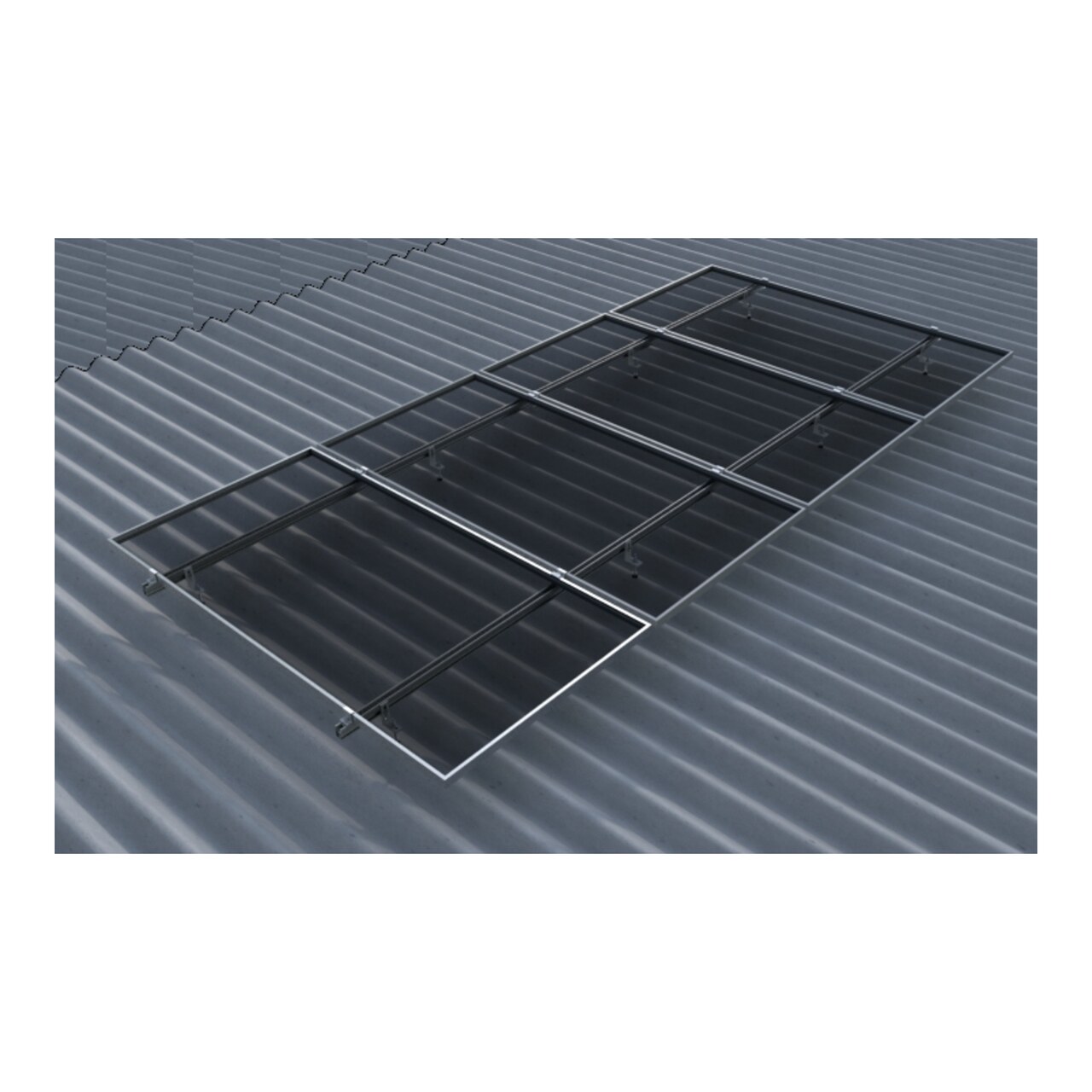

Estrutura IZI ONDULADO METALICA — 2 módulos — estrutura de fixação
Estrutura de fixação dimensionada especificamente para telhado metálico (trapezoidal, ondulado ou standing seam), fabricada em alumínio anodizado 6005-T5 com parafusaria inox A2 ou A4 resistente à corrosão. O projeto atende à NBR 6123:1988 (cargas de vento em edificações) com resistência certificada para velocidades de vento de até 45 m/s — adequada a todas as regiões do Brasil, incluindo litoral e áreas de alta incidência de vendavais.

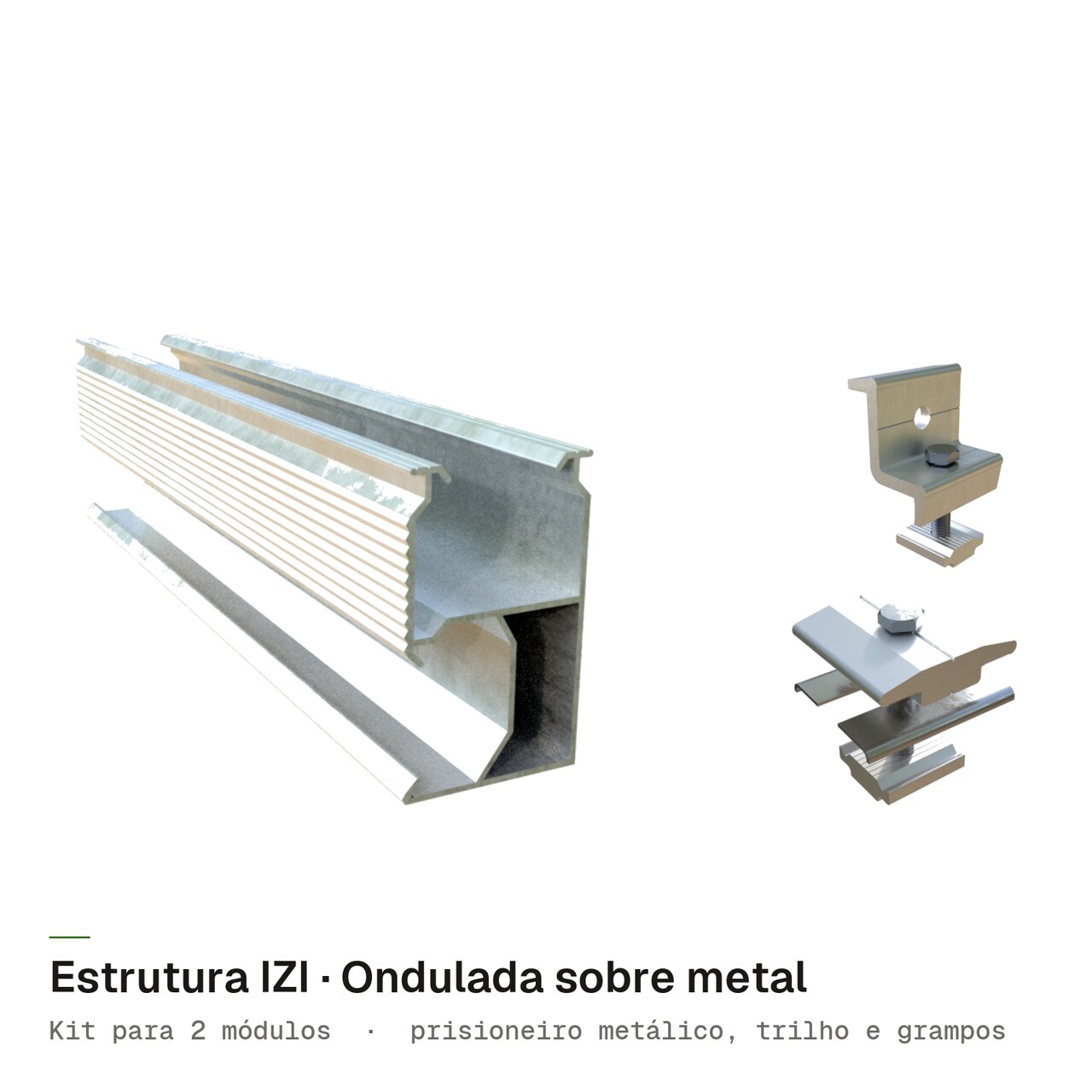

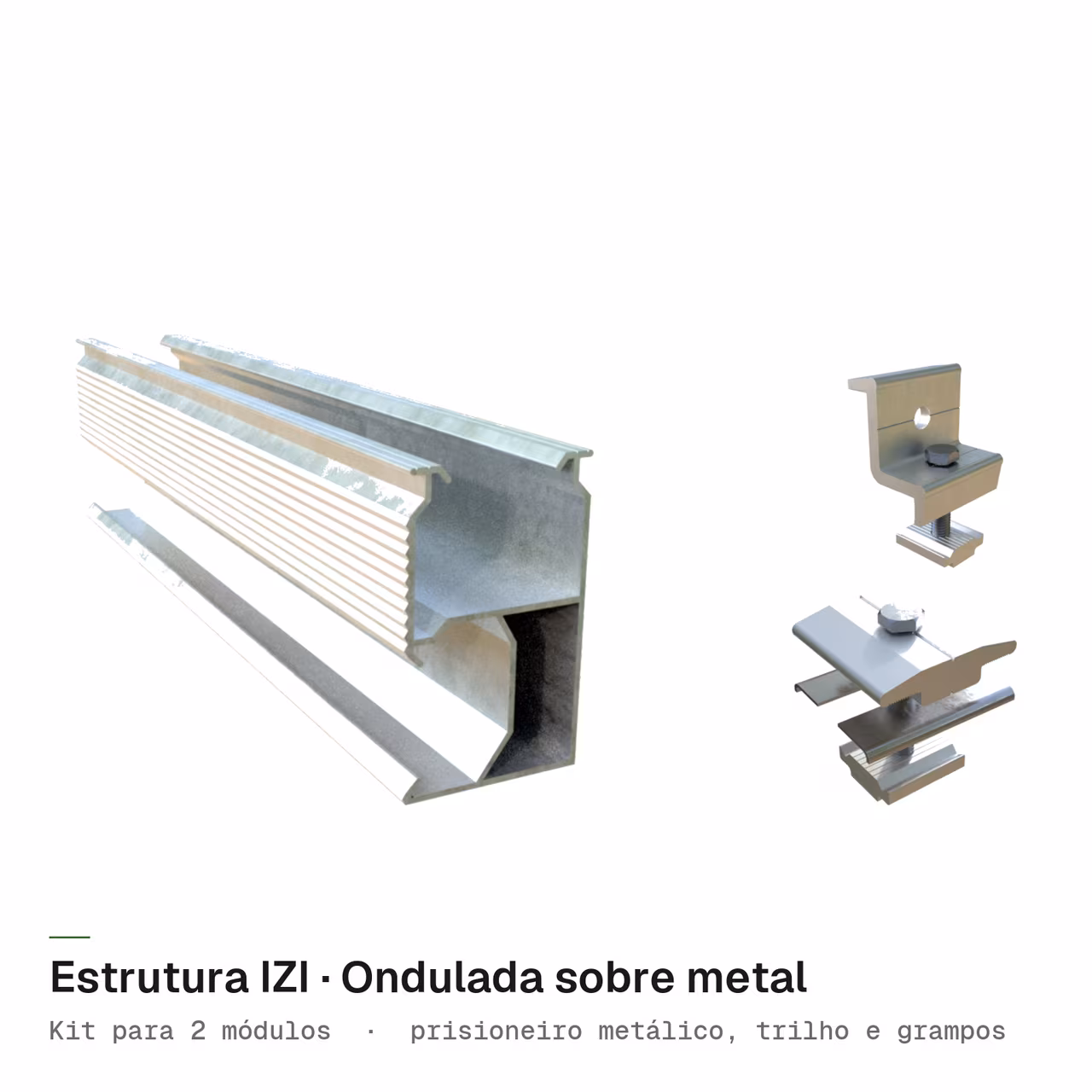

O pacote inclui todos os componentes mecânicos necessários: perfis de alumínio dimensionados, grampos intermediários (mid-clamps) e finais (end-clamps), suporte de fixação apropriado ao substrato (gancho cerâmico, parafuso auto-perfurante, presilha trapezoidal, base triangular ou triângulo de laje) e itens de vedação em EPDM com silicone neutro resistente a UV. A quantidade é calculada automaticamente pelo número de painéis do kit selecionado.
Garantia de fábrica de 12 anos contra corrosão em perfis anodizados — cobertura equiparada ao painel fotovoltaico.
Instalação técnica
Instalação requer furação controlada do telhado (para telhados com substrato estrutural) e vedação com silicone neutro UV-resistente nos pontos de fixação. A operação deve ser realizada por profissional habilitado, com ART (Anotação de Responsabilidade Técnica) de engenheiro civil ou eletricista emitida pelo CREA. Orientamos gratuitamente sobre o processo — a qualidade da vedação é o fator isolado mais crítico para a durabilidade do sistema.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Outras especificações
- Tipo Telhado
- ondulado_metalica
- Modulos Suportados
- 2
Documentos & Certificações
Acesse 3 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 9 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Para qual tipo de telhado serve esta estrutura IZI ONDULADO METALICA?
Para qual tipo de telhado serve esta estrutura IZI ONDULADO METALICA?

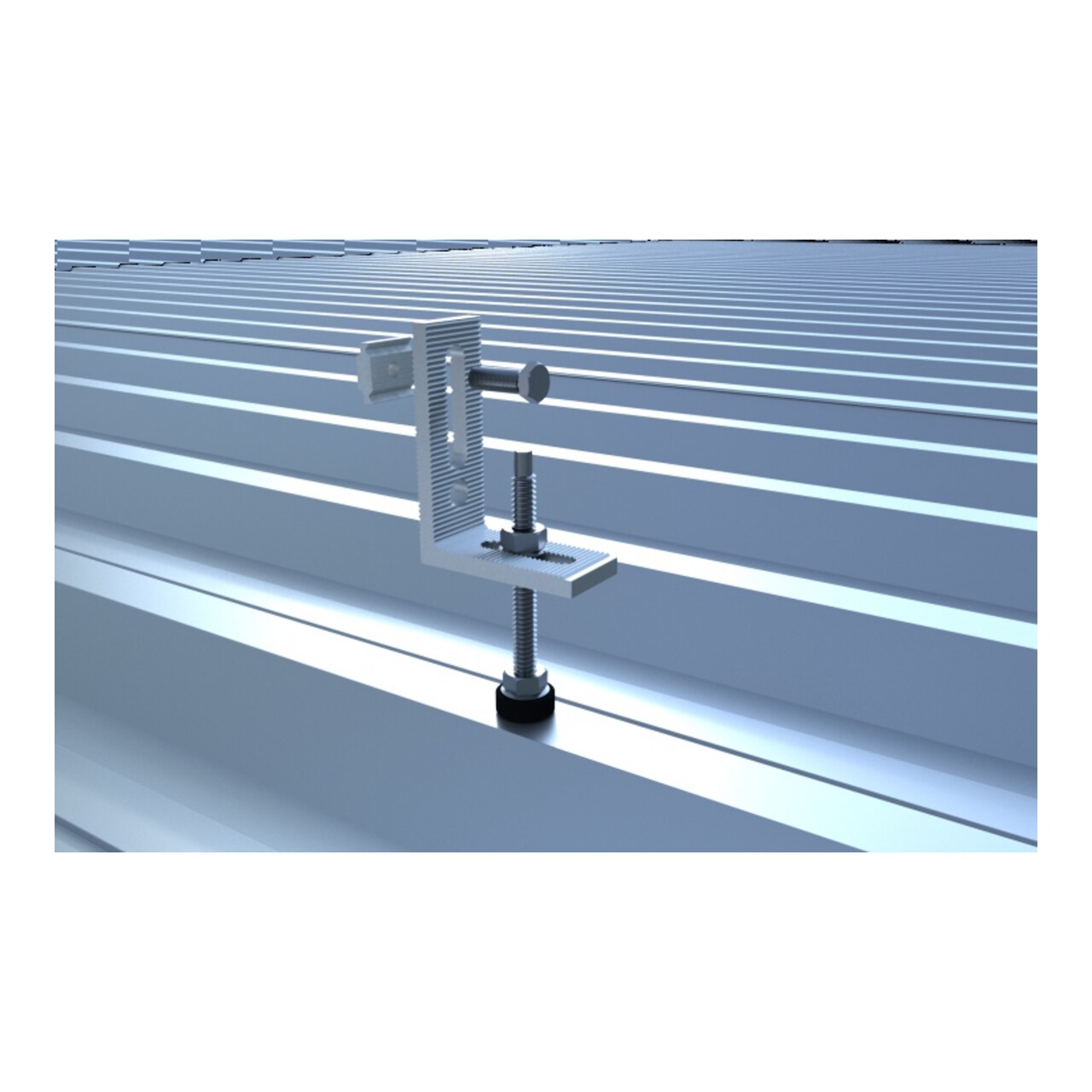

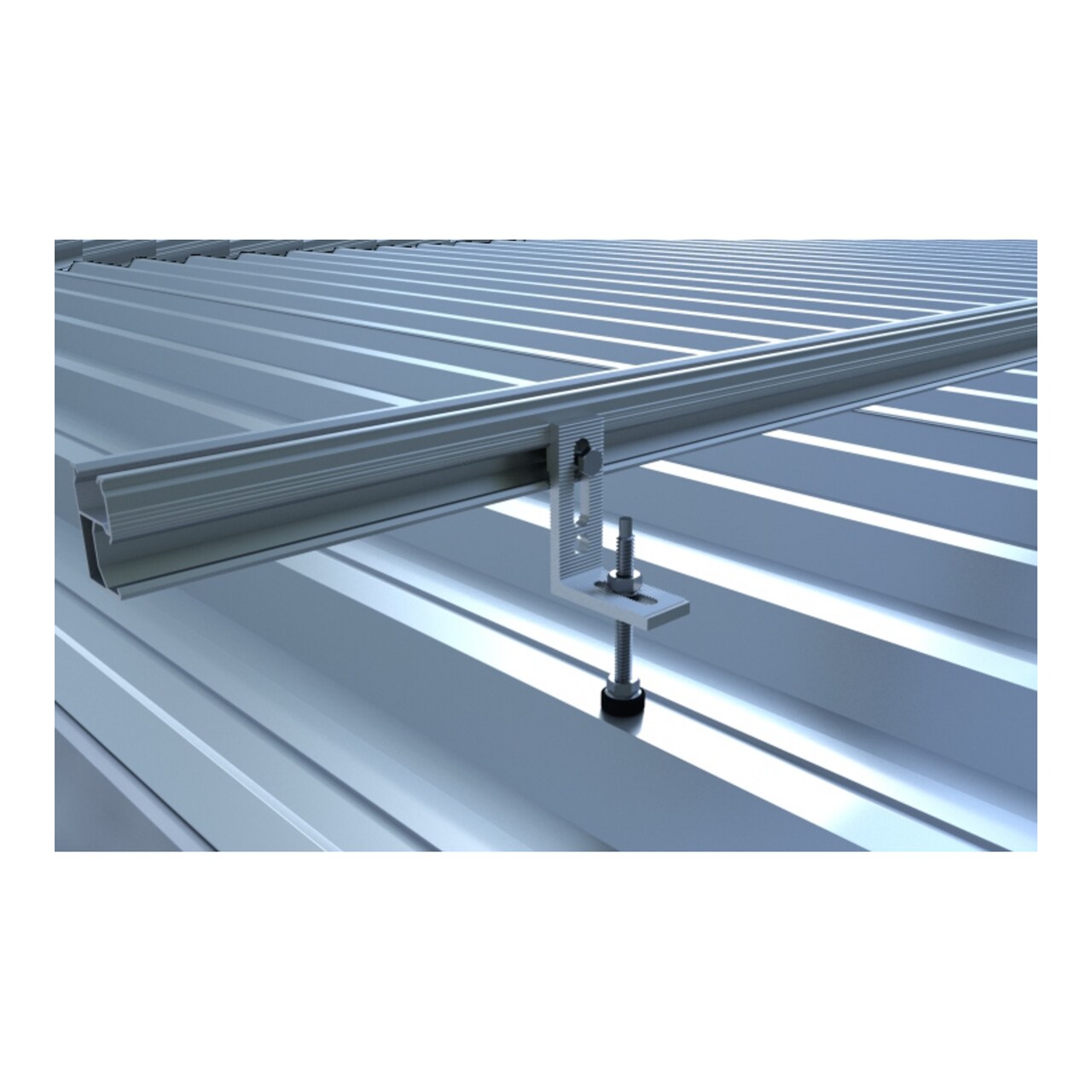

Ela é específica para telhado de telha metálica ondulada (telha de aço/zinco com perfil de onda ou trapézio). A fixação é feita sobre a crista da onda da telha, sem necessidade de furar a estrutura do telhado por dentro. Para telha de fibrocimento ondulada, cerâmica/colonial ou laje, existem versões diferentes do sistema IZI.
02Quantos módulos esta estrutura comporta?
Quantos módulos esta estrutura comporta?
Esta versão é dimensionada para 2 módulos solares fotovoltaicos. É o complemento ideal para os kits de 2 módulos do nosso catálogo. Se você pretende instalar 4 módulos, oferecemos a versão IZI ONDULADO METALICA para 4 módulos; o sistema é modular e pode ser combinado conforme o número de placas.
03A estrutura vem com os parafusos e fixadores inclusos?
A estrutura vem com os parafusos e fixadores inclusos?
Sim. O kit de estrutura IZI é fornecido completo para os 2 módulos: perfis, grampos/presilhas de fixação dos módulos (terminais e intermediários) e os fixadores próprios para telha metálica ondulada. Você não precisa comprar fixação separada — basta as ferramentas comuns de instalação.
04O material é alumínio? Resiste à corrosão ao tempo?
O material é alumínio? Resiste à corrosão ao tempo?
Sim. Os perfis são em alumínio (com componentes de fixação em aço inox), material leve e resistente à corrosão, indicado para exposição permanente ao sol e à chuva. Isso evita ferrugem e mantém a integridade da fixação ao longo dos anos sobre o telhado.
05Esta estrutura já vem junto com o kit solar ou é comprada à parte?
Esta estrutura já vem junto com o kit solar ou é comprada à parte?
É vendida à parte. Nossos kits de microinversor incluem inversor, painéis e cabeamento, mas a estrutura de fixação é escolhida conforme o seu telhado. Por isso oferecemos a IZI ONDULADO METALICA separadamente — assim você combina o kit de 2 módulos com a estrutura correta para telha metálica ondulada.
06A estrutura entra na homologação do sistema junto à concessionária?
A estrutura entra na homologação do sistema junto à concessionária?
A homologação de geração distribuída (ANEEL REN 1.059/2023) é feita com base no inversor e nos módulos do sistema; a estrutura é o suporte mecânico e não altera a potência homologada. Mesmo assim, recomendamos guardar a nota fiscal da estrutura, pois projetos e laudos de instalação costumam descrever o tipo de fixação utilizada no telhado.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
09Qual é a garantia?
Qual é a garantia?
Garantia de fábrica da estrutura: 12 anos contra defeitos e corrosão dos perfis de alumínio anodizado. Termo completo disponível em Downloads.
