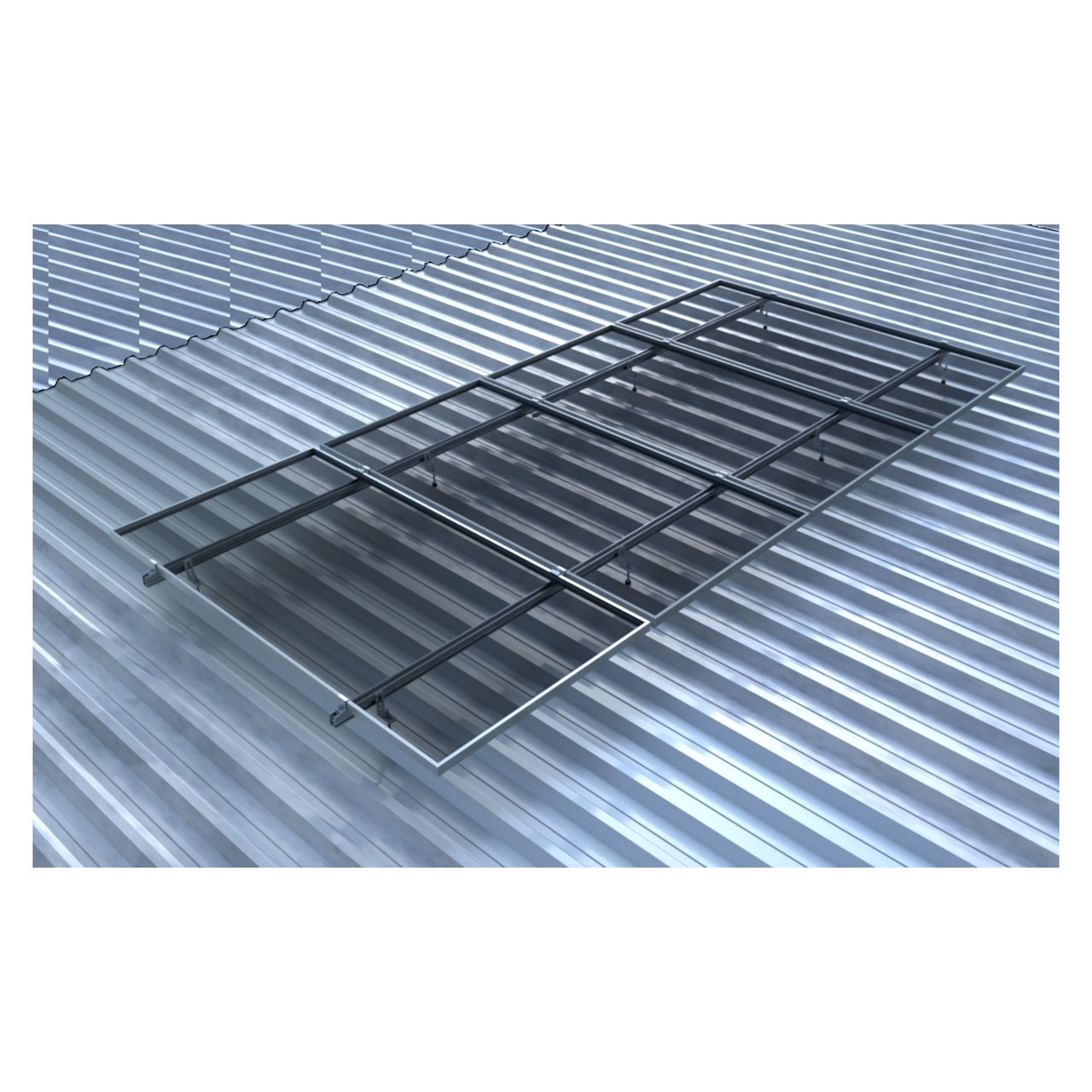

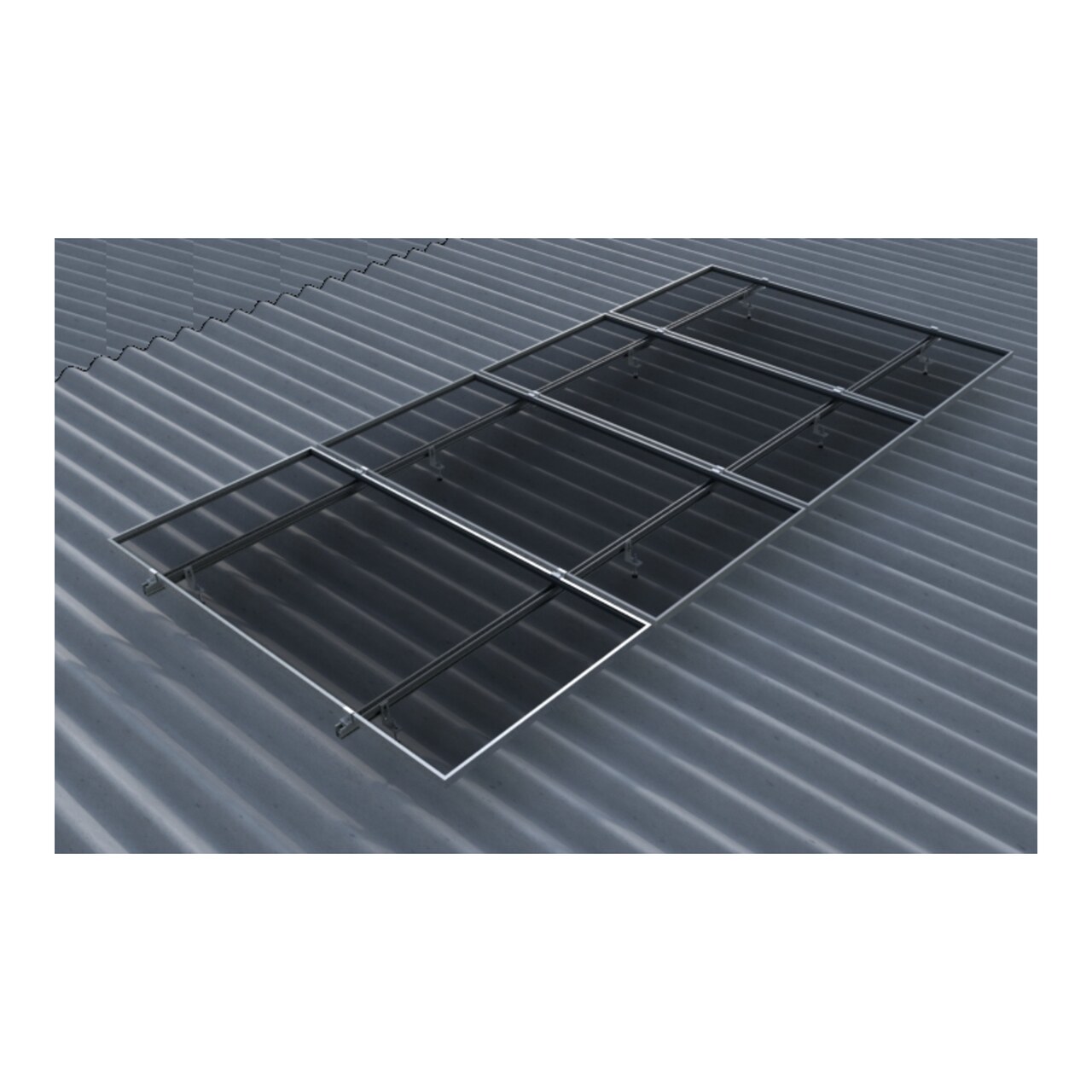

Estrutura IZI ONDULADO METALICA — 4 módulos
IZI Estruturas · IZI ONDULADO METALICA 4M
Estrutura IZI ONDULADO METALICA — 4 módulos — estrutura de fixação
Estrutura de fixação dimensionada especificamente para telhado metálico (trapezoidal, ondulado ou standing seam), fabricada em alumínio anodizado 6005-T5 com parafusaria inox A2 ou A4 resistente à corrosão. O projeto atende à NBR 6123:1988 (cargas de vento em edificações) com resistência certificada para velocidades de vento de até 45 m/s — adequada a todas as regiões do Brasil, incluindo litoral e áreas de alta incidência de vendavais.

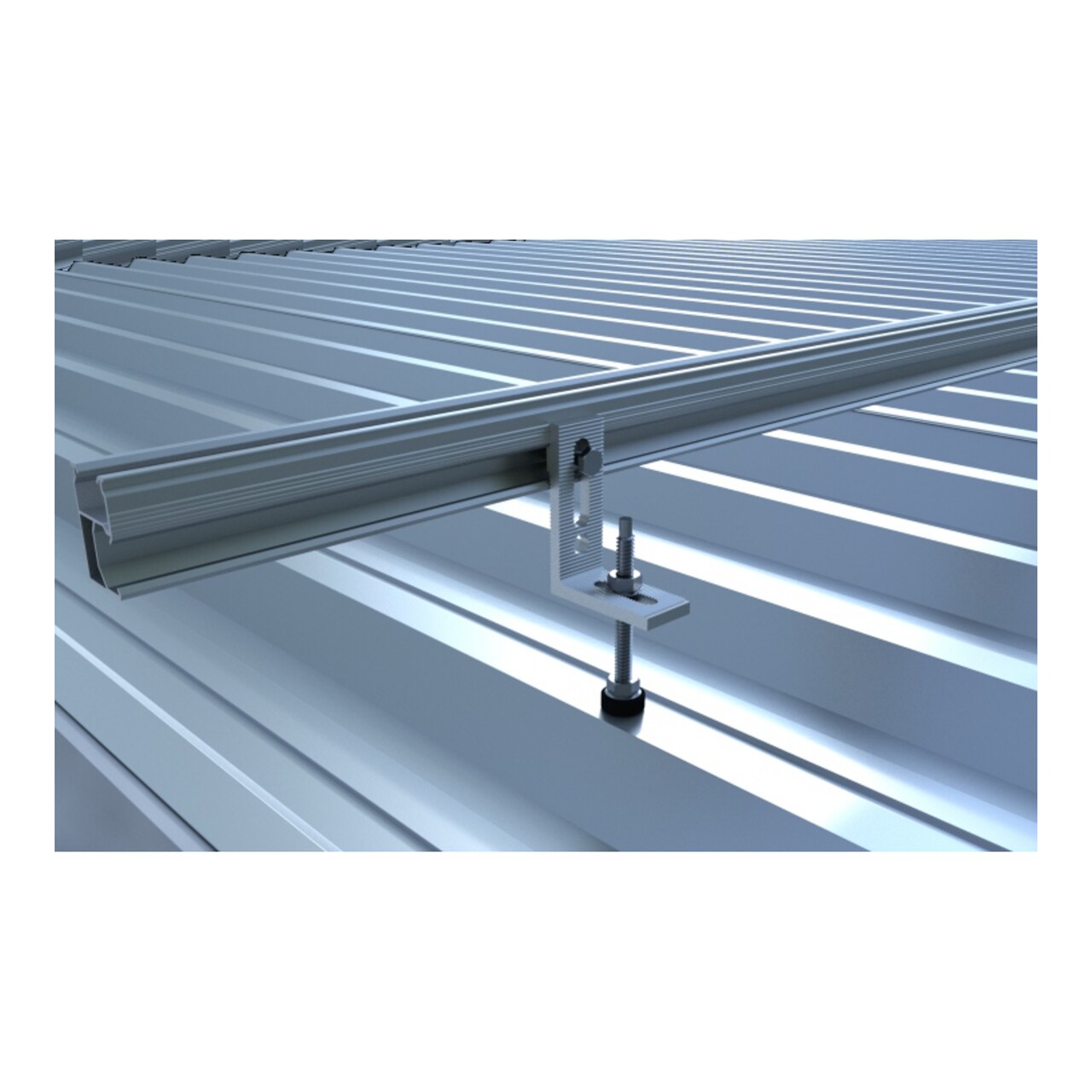

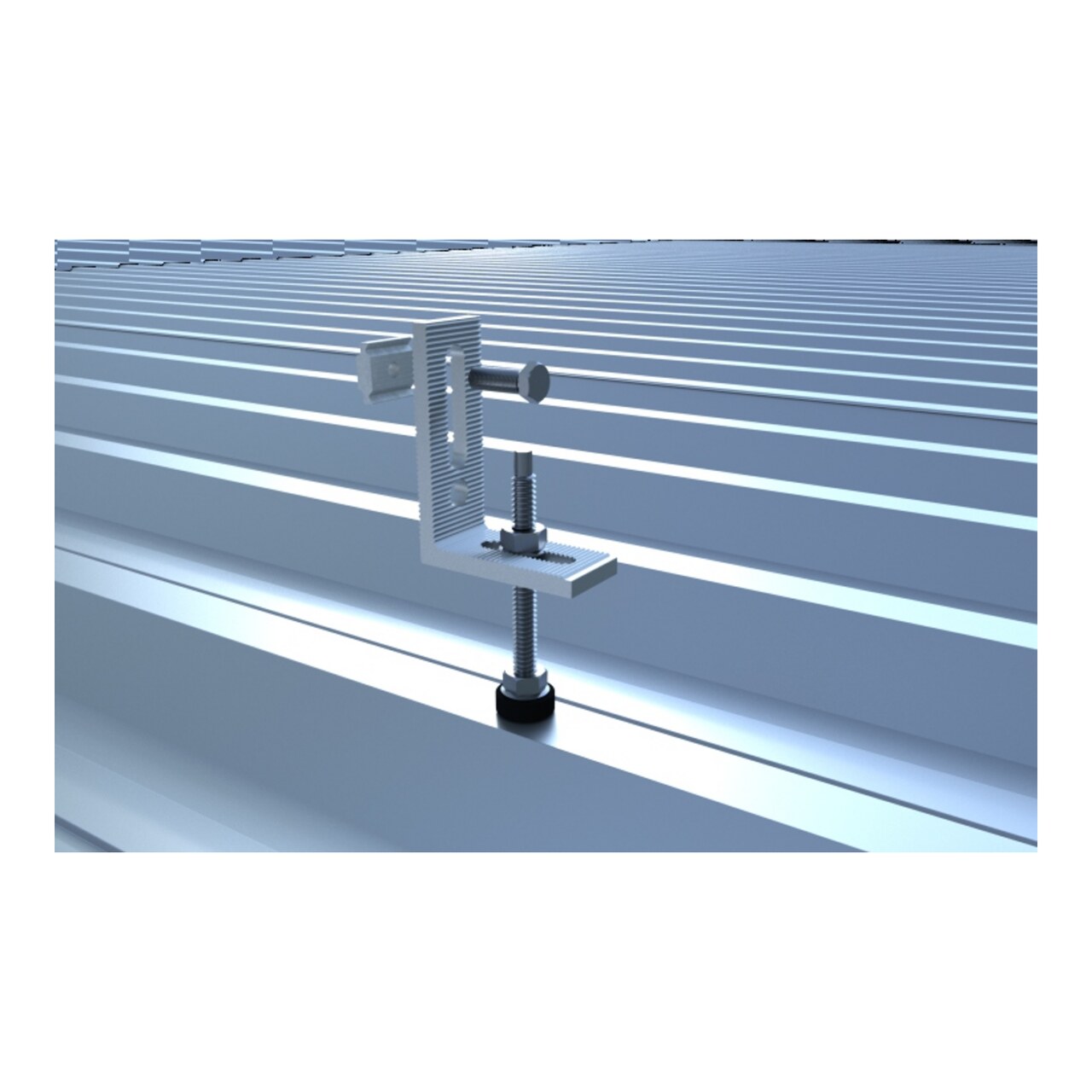

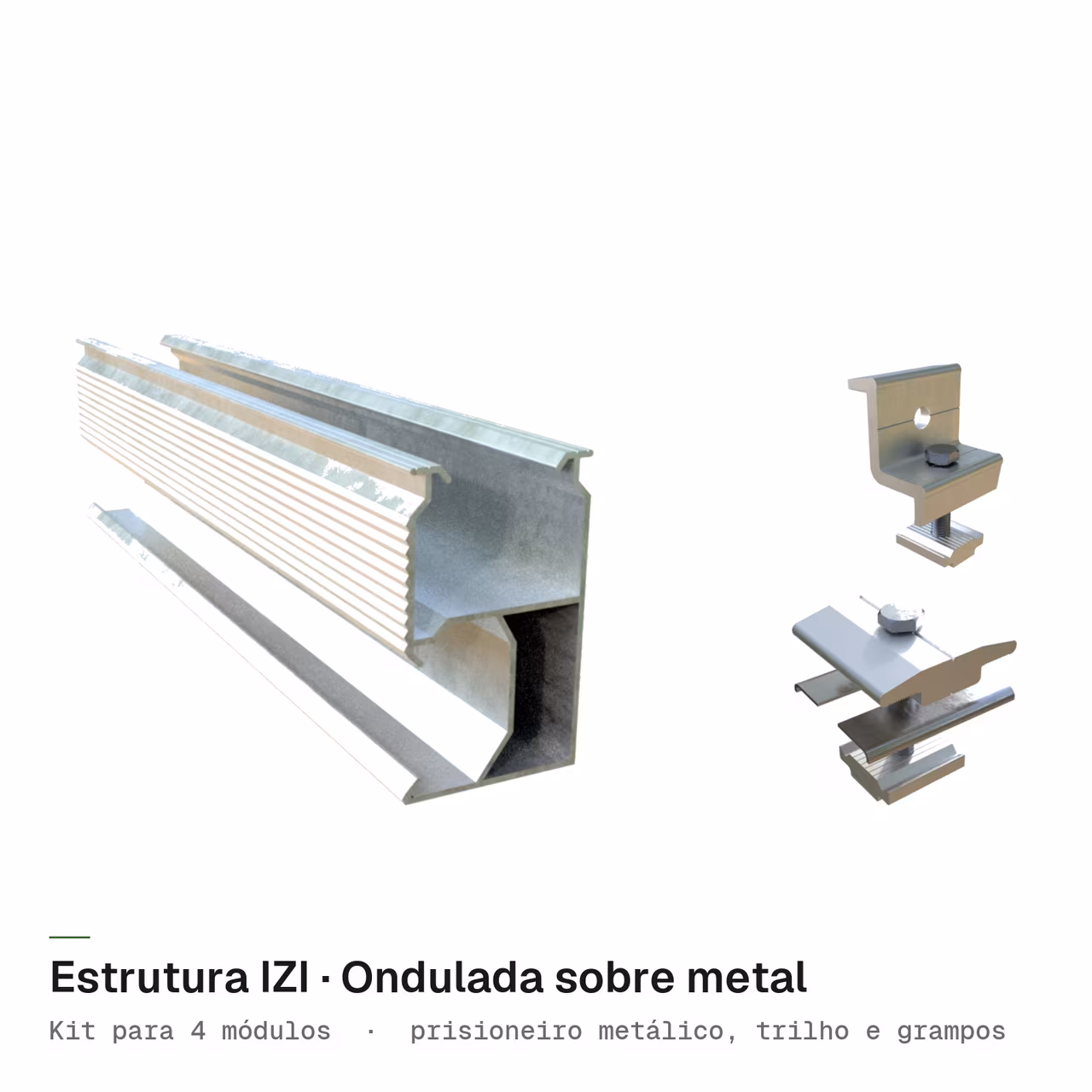

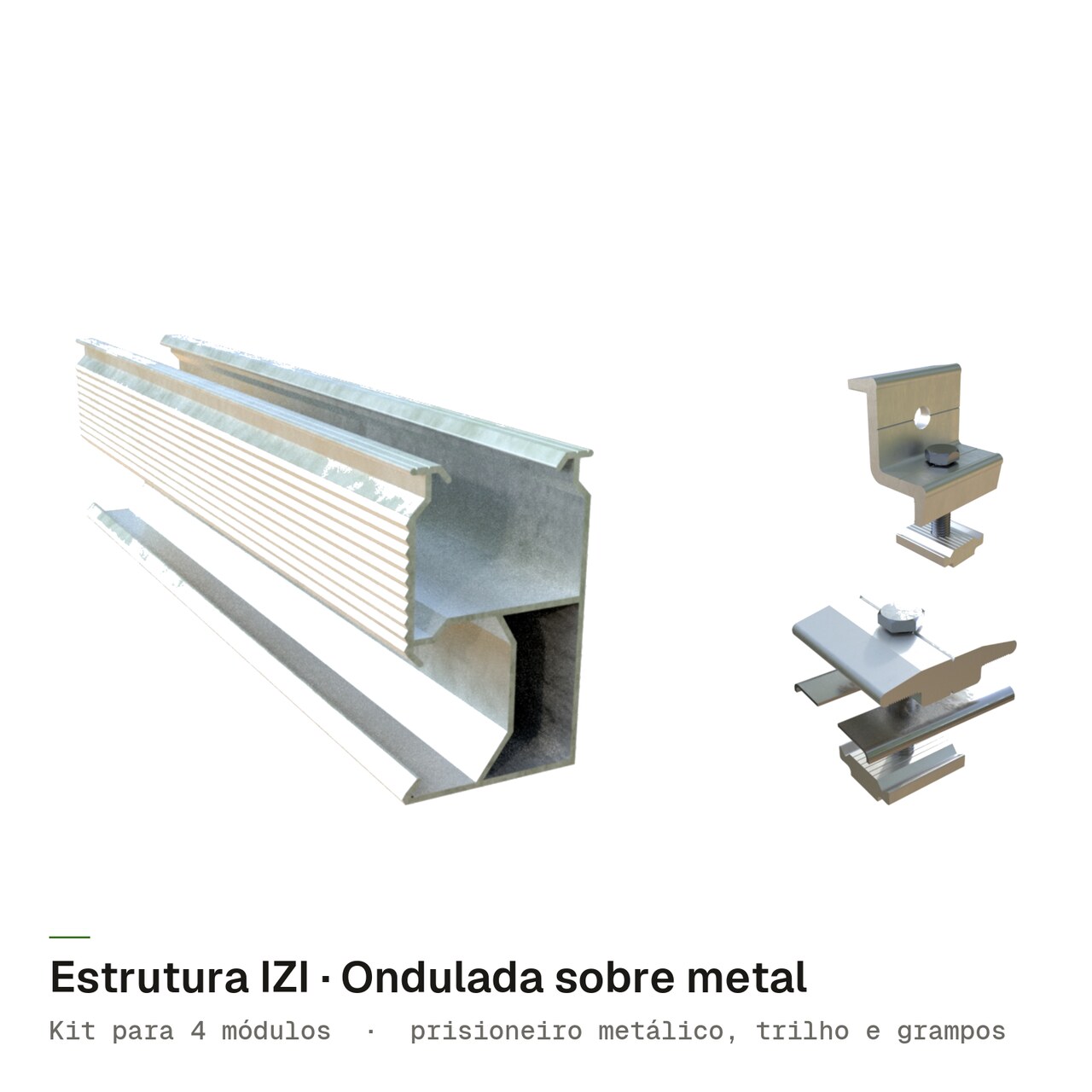

O pacote inclui todos os componentes mecânicos necessários: perfis de alumínio dimensionados, grampos intermediários (mid-clamps) e finais (end-clamps), suporte de fixação apropriado ao substrato (gancho cerâmico, parafuso auto-perfurante, presilha trapezoidal, base triangular ou triângulo de laje) e itens de vedação em EPDM com silicone neutro resistente a UV. A quantidade é calculada automaticamente pelo número de painéis do kit selecionado.
Garantia de fábrica de 12 anos contra corrosão em perfis anodizados — cobertura equiparada ao painel fotovoltaico.
Instalação técnica
Instalação requer furação controlada do telhado (para telhados com substrato estrutural) e vedação com silicone neutro UV-resistente nos pontos de fixação. A operação deve ser realizada por profissional habilitado, com ART (Anotação de Responsabilidade Técnica) de engenheiro civil ou eletricista emitida pelo CREA. Orientamos gratuitamente sobre o processo — a qualidade da vedação é o fator isolado mais crítico para a durabilidade do sistema.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Outras especificações
- Tipo Telhado
- ondulado_metalica
- Modulos Suportados
- 4
Documentos & Certificações
Acesse 3 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 8 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Para que tipo de telhado serve a Estrutura IZI ONDULADO METALICA?
Para que tipo de telhado serve a Estrutura IZI ONDULADO METALICA?

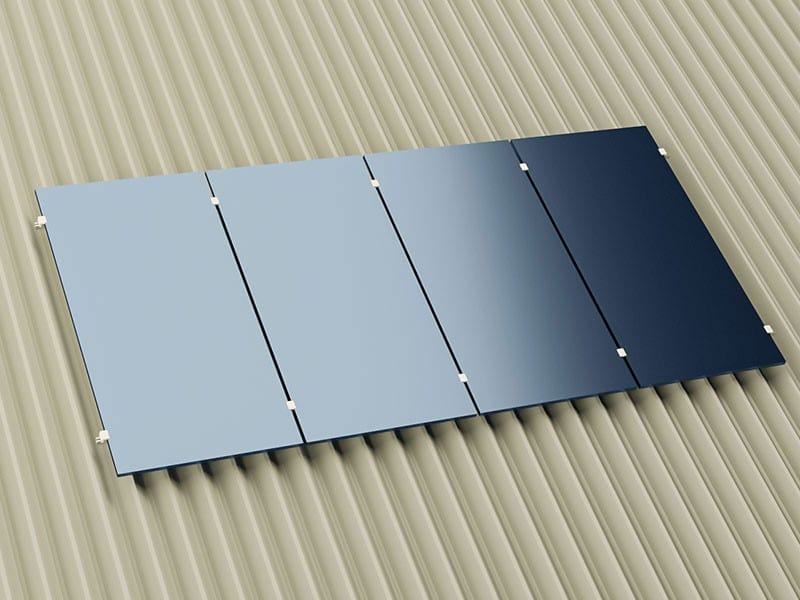

Ela foi projetada para telhados de telha ondulada metálica (telha de aço ou alumínio com perfil ondulado). A fixação é feita diretamente sobre as ondas da telha, acompanhando o perfil do telhado. Se o seu telhado for cerâmico, de fibrocimento, laje ou metálico trapezoidal, existe uma versão IZI específica para cada caso — confirme o tipo antes de comprar para garantir a fixação correta.
02Para quantos painéis serve esta estrutura e como ela é dimensionada?
Para quantos painéis serve esta estrutura e como ela é dimensionada?
Esta versão é dimensionada para 4 módulos solares. O dimensionamento da IZI segue o número de módulos: a estrutura traz a quantidade de trilhos, perfis e fixadores proporcional aos 4 painéis. Para arranjos maiores (8, 12 módulos), você combina mais kits ou escolhe a versão com o número de módulos correspondente.
03A estrutura já vem com os parafusos e fixadores para a telha metálica?
A estrutura já vem com os parafusos e fixadores para a telha metálica?
Sim. A linha IZI é fornecida como kit de fixação completo para os 4 módulos, incluindo trilhos, grampos de fixação (intermediários e de extremidade) e os elementos de fixação ao telhado metálico. Não acompanha os módulos fotovoltaicos nem o microinversor — apenas a parte estrutural de montagem dos painéis.
04O alumínio da estrutura é resistente à corrosão para uso ao tempo?
O alumínio da estrutura é resistente à corrosão para uso ao tempo?
Sim. As estruturas IZI usam perfis de alumínio (anodizado) com componentes de fixação em aço inox, materiais próprios para instalação externa exposta a sol e chuva, sem oxidar. É a razão de a estrutura ter 12 anos de garantia: ela acompanha a vida útil do sistema solar no telhado.
05Esta estrutura é vendida junto com o kit solar ou separada?
Esta estrutura é vendida junto com o kit solar ou separada?
Ela pode ser adquirida de forma avulsa (apenas a estrutura) ou já incluída na configuração de um kit solar de 4 módulos. Se você está montando o sistema do zero, escolher o kit com a estrutura IZI ONDULADO METALICA já garante a compatibilidade entre painéis, fixação e telhado de telha ondulada metálica.
06A instalação desta estrutura precisa de furação no telhado e de profissional?
A instalação desta estrutura precisa de furação no telhado e de profissional?
A fixação em telha ondulada metálica é feita sobre as ondas da telha, com vedação nos pontos de fixação para manter a estanqueidade. Por envolver telhado e o posterior peso e segurança dos painéis, a instalação deve ser feita por instalador fotovoltaico qualificado — isso também é exigido para a homologação do sistema junto à distribuidora (ANEEL REN 1.059/2023).
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
