Estrutura IZI SANDUICHE — 4 módulos
IZI Estruturas · IZI SANDUICHE 4M
Estrutura IZI SANDUICHE — 4 módulos — estrutura de fixação
Estrutura de fixação dimensionada especificamente para telhado, fabricada em alumínio anodizado 6005-T5 com parafusaria inox A2 ou A4 resistente à corrosão. O projeto atende à NBR 6123:1988 (cargas de vento em edificações) com resistência certificada para velocidades de vento de até 45 m/s — adequada a todas as regiões do Brasil, incluindo litoral e áreas de alta incidência de vendavais.

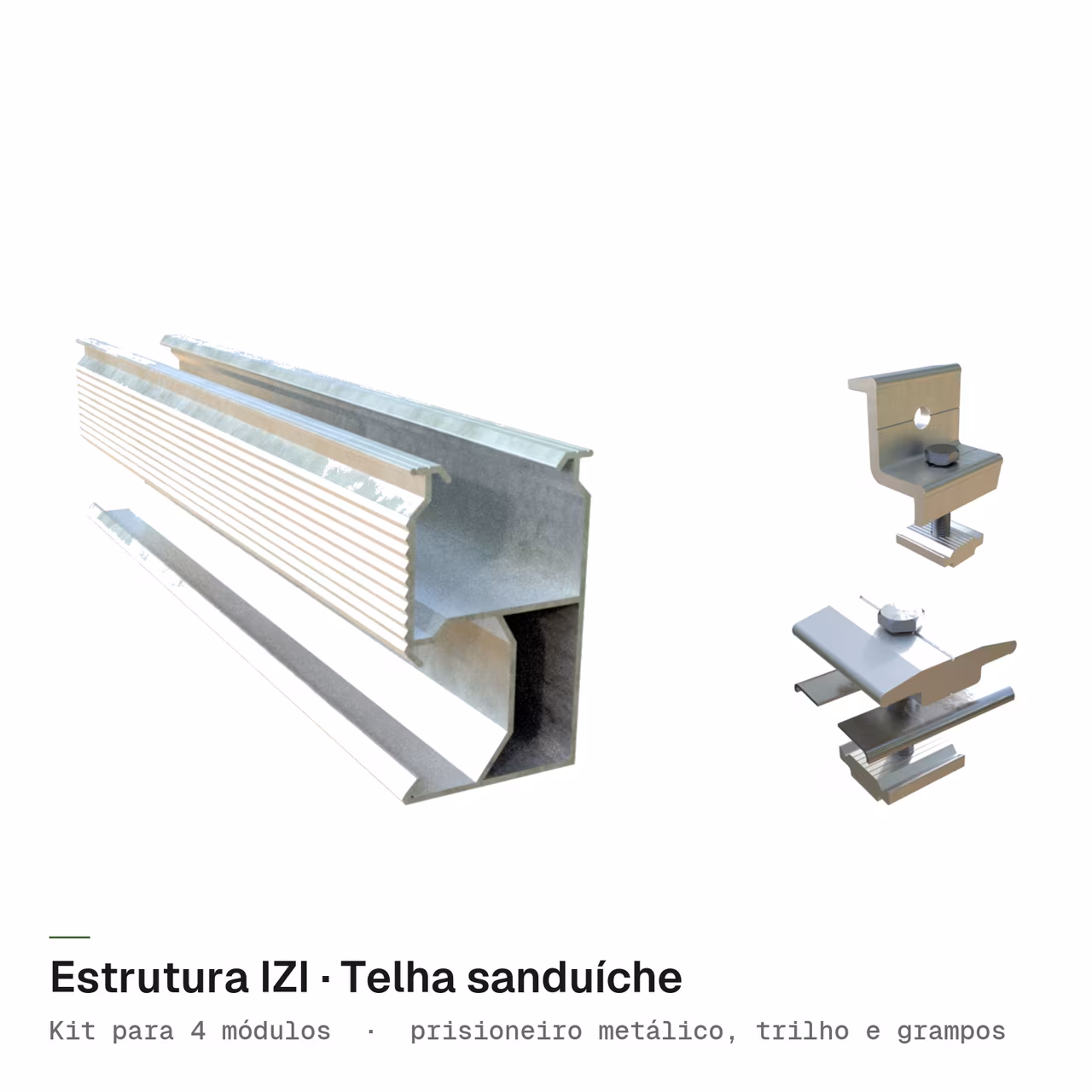

O pacote inclui todos os componentes mecânicos necessários: perfis de alumínio dimensionados, grampos intermediários (mid-clamps) e finais (end-clamps), suporte de fixação apropriado ao substrato (gancho cerâmico, parafuso auto-perfurante, presilha trapezoidal, base triangular ou triângulo de laje) e itens de vedação em EPDM com silicone neutro resistente a UV. A quantidade é calculada automaticamente pelo número de painéis do kit selecionado.
Garantia de fábrica de 12 anos contra corrosão em perfis anodizados — cobertura equiparada ao painel fotovoltaico.
Instalação técnica
Instalação requer furação controlada do telhado (para telhados com substrato estrutural) e vedação com silicone neutro UV-resistente nos pontos de fixação. A operação deve ser realizada por profissional habilitado, com ART (Anotação de Responsabilidade Técnica) de engenheiro civil ou eletricista emitida pelo CREA. Orientamos gratuitamente sobre o processo — a qualidade da vedação é o fator isolado mais crítico para a durabilidade do sistema.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Outras especificações
- Tipo Telhado
- sanduiche
- Modulos Suportados
- 4
Documentos & Certificações
Acesse 3 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(1)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 9 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Para qual tipo de telhado serve a estrutura IZI SANDUICHE?
Para qual tipo de telhado serve a estrutura IZI SANDUICHE?
Ela é projetada especificamente para telha sanduíche, também chamada de telha termoacústica — o painel metálico com núcleo isolante (poliuretano/EPS) muito usado em galpões, telhados industriais, comerciais e residências modernas com cobertura metálica. Para telha cerâmica, ondulada (fibrocimento/madeira/metálica), laje ou solo, há versões IZI específicas no catálogo.
02Esta estrutura comporta quantos módulos e de que tamanho?
Esta estrutura comporta quantos módulos e de que tamanho?
O modelo é dimensionado para 4 módulos fotovoltaicos. Ele acompanha perfis e grampos compatíveis com painéis solares de molduras padrão de mercado (espessura típica de 30 a 40 mm). Se você precisa de outra quantidade, existe a versão de 2 módulos da mesma linha IZI SANDUICHE.
03O que vem incluído no kit de fixação e é de alumínio?
O que vem incluído no kit de fixação e é de alumínio?

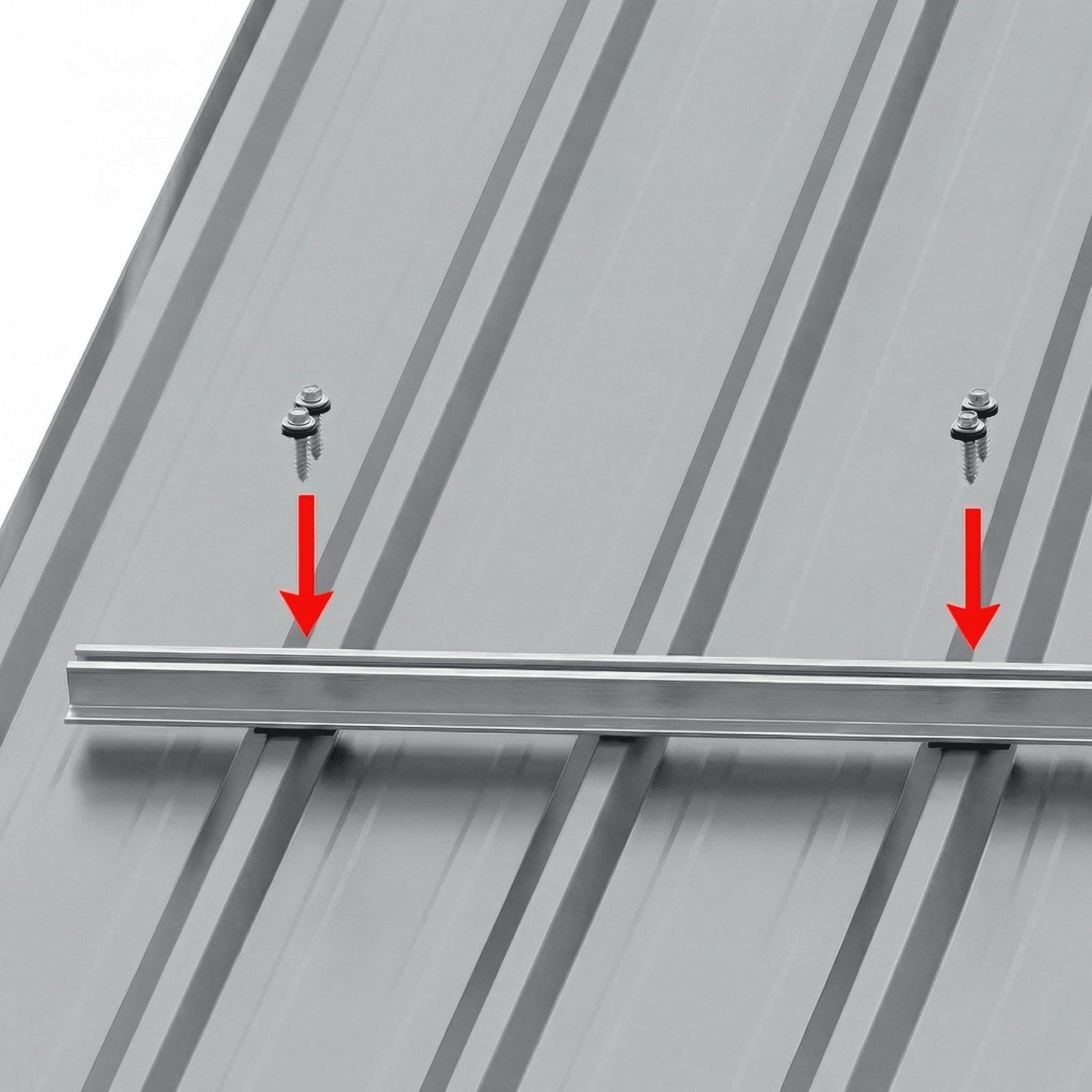

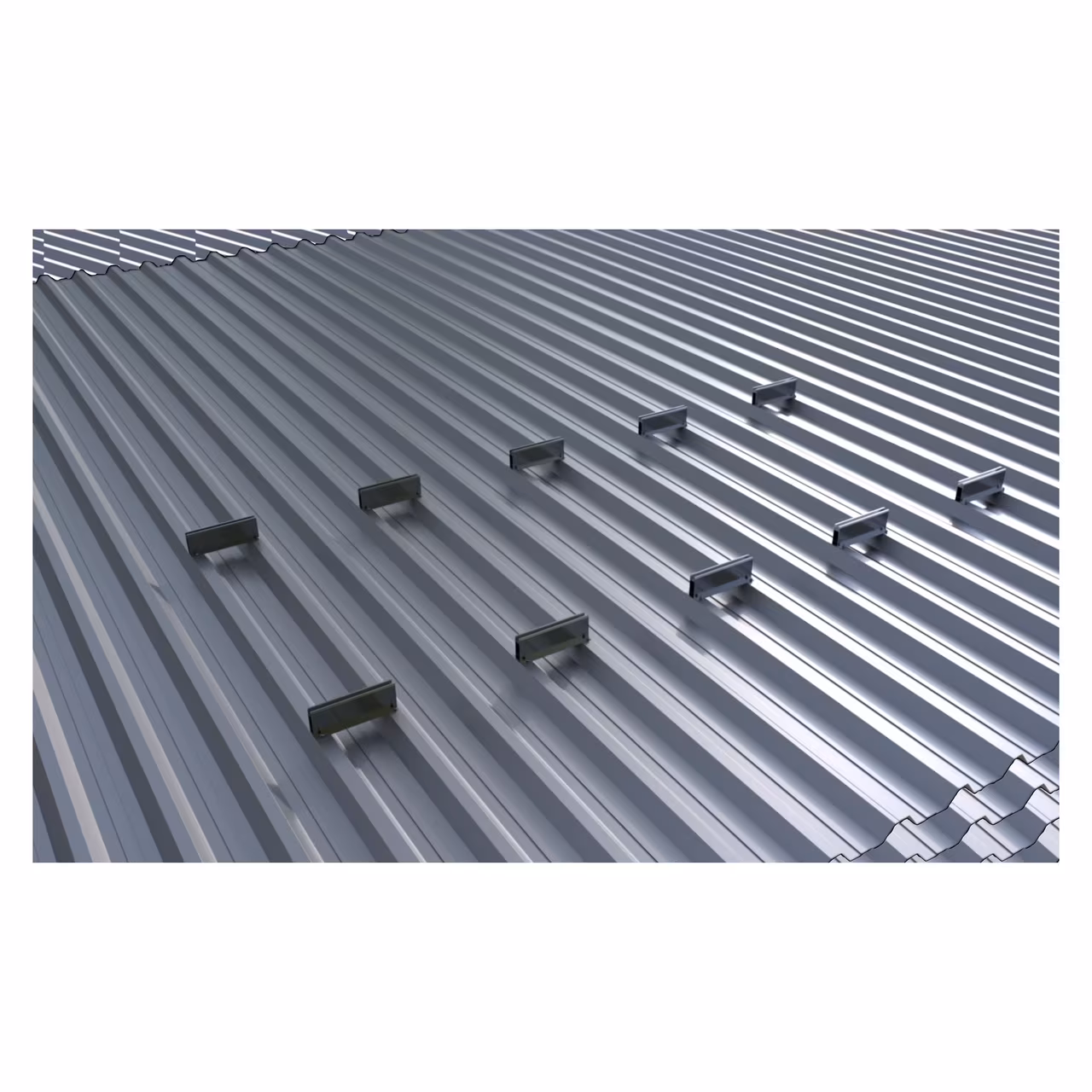

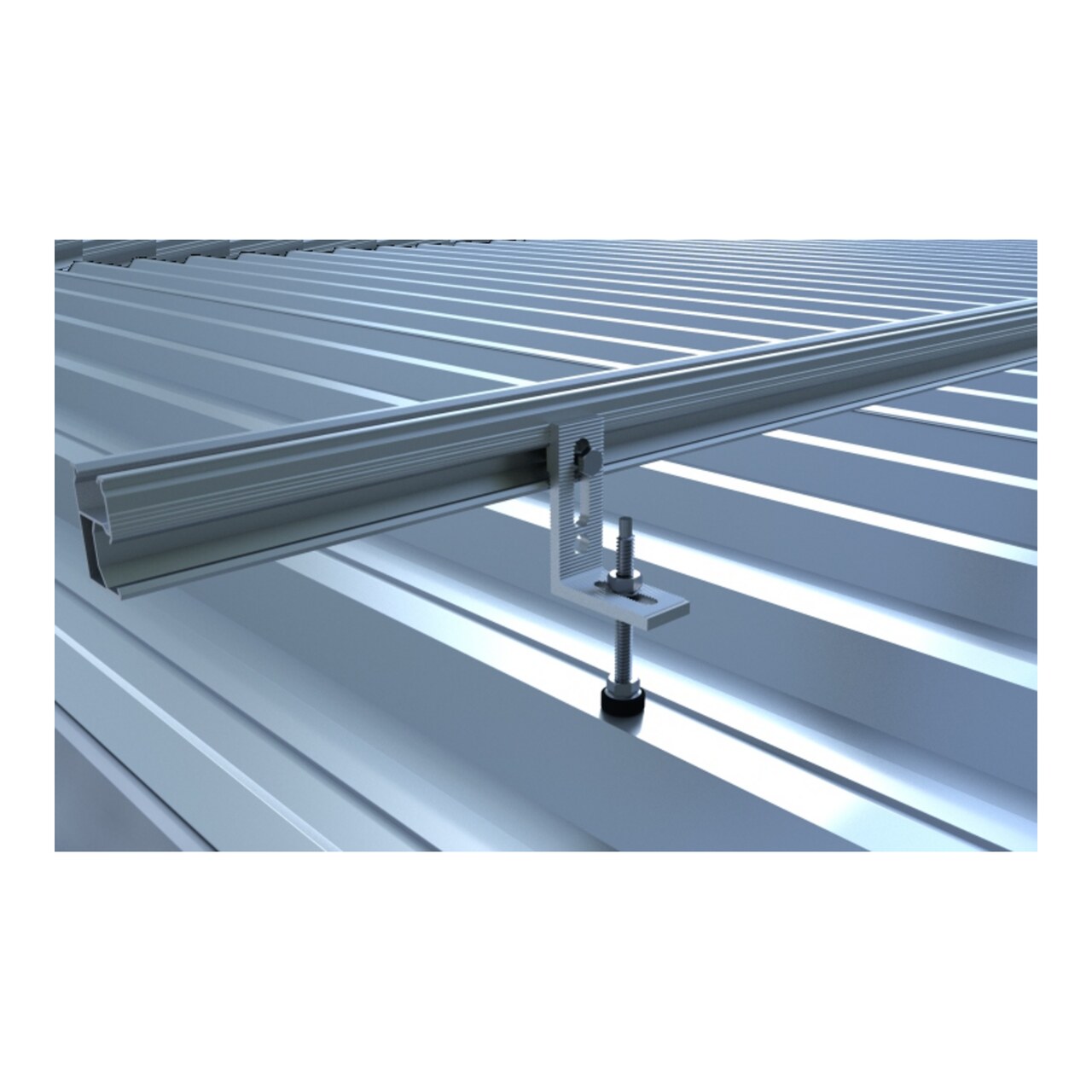

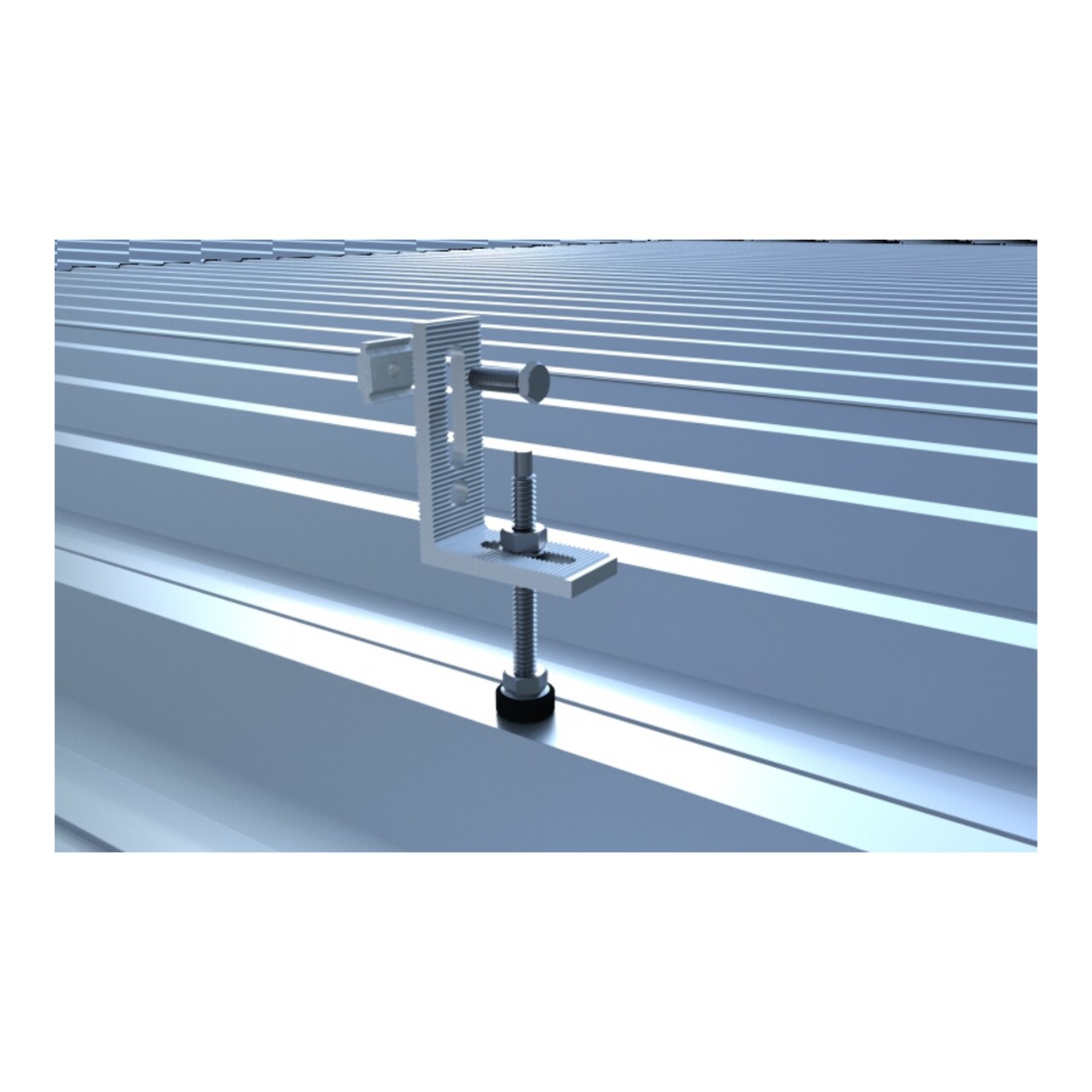

Sim, os perfis são de alumínio (leve e resistente à corrosão). O kit IZI é um sistema completo de montagem: perfis (trilhos), grampos intermediários e terminais para prender os módulos, mais os fixadores e parafusos próprios para telha sanduíche — o conjunto necessário para apoiar e travar os 4 painéis sobre o telhado metálico.
04Como dimensiono a estrutura pela quantidade de painéis do meu sistema?
Como dimensiono a estrutura pela quantidade de painéis do meu sistema?
A regra é simples: some o total de módulos do seu projeto e escolha estruturas que cubram essa quantidade. Esta versão cobre 4 módulos; para sistemas maiores, basta combinar unidades (por exemplo, duas de 4 para 8 painéis) ou somar com a versão de 2 módulos da mesma linha.
05Preciso comprar a estrutura separada ou ela já vem nos kits?
Preciso comprar a estrutura separada ou ela já vem nos kits?
Os kits microinversor que vendemos já incluem a estrutura adequada. Esta IZI SANDUICHE é vendida avulsa para quem vai montar sobre telha sanduíche e precisa complementar, substituir ou expandir a fixação além do que veio no kit original.
06A estrutura interfere na homologação do sistema na ANEEL?
A estrutura interfere na homologação do sistema na ANEEL?
Não. A homologação de geração distribuída segue a REN ANEEL 1.059/2023 e depende do conjunto gerador (módulos + microinversor). A estrutura de fixação é parte da instalação física; usar uma estrutura adequada e bem fixada, como a IZI SANDUICHE, contribui para uma montagem em conformidade e segura.
07Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
08Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
09Qual é a garantia?
Qual é a garantia?
Garantia de fábrica da estrutura: 12 anos contra defeitos e corrosão dos perfis de alumínio anodizado. Termo completo disponível em Downloads.
