ECU-R APsystems
APsystems · ECU-R
Sobre este produto

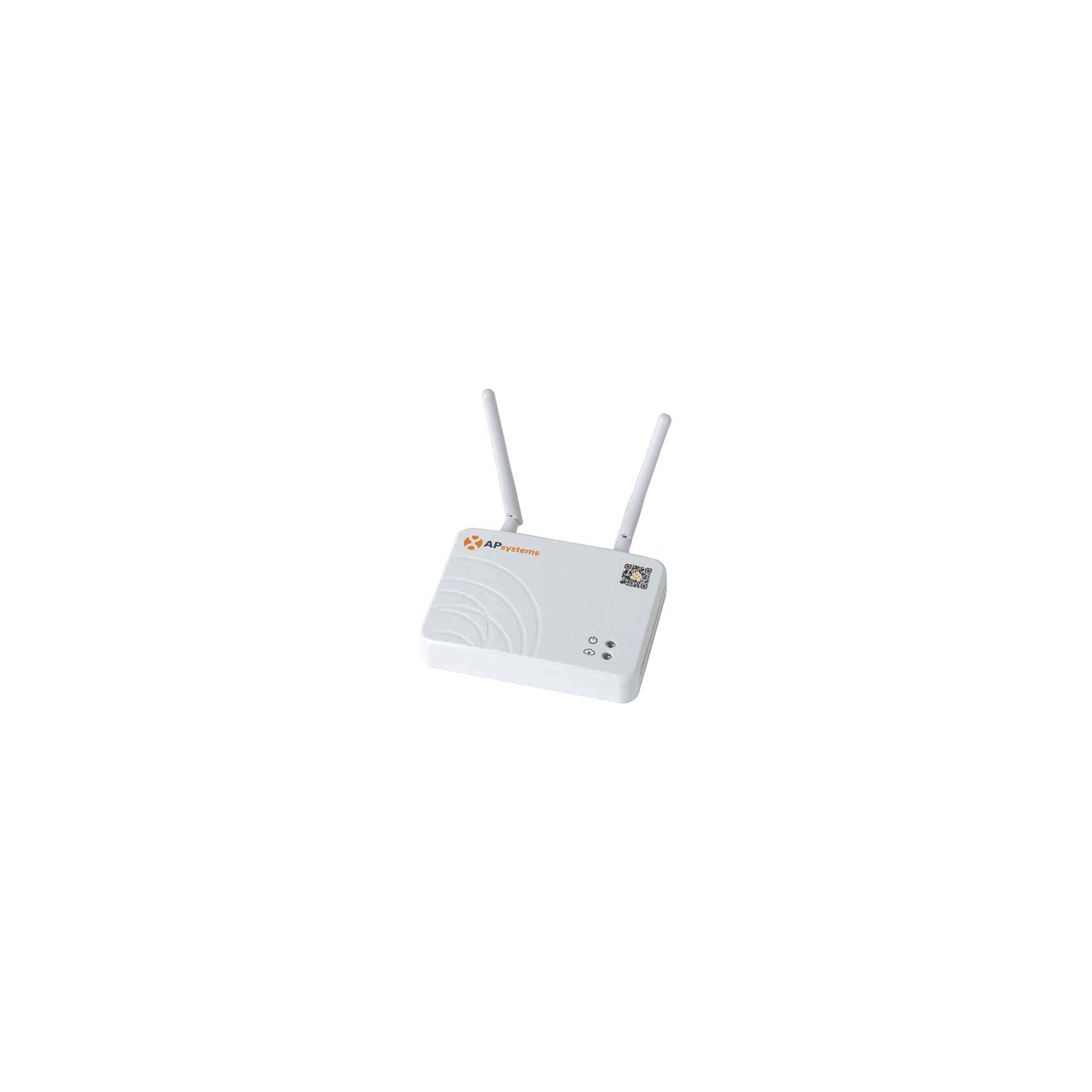

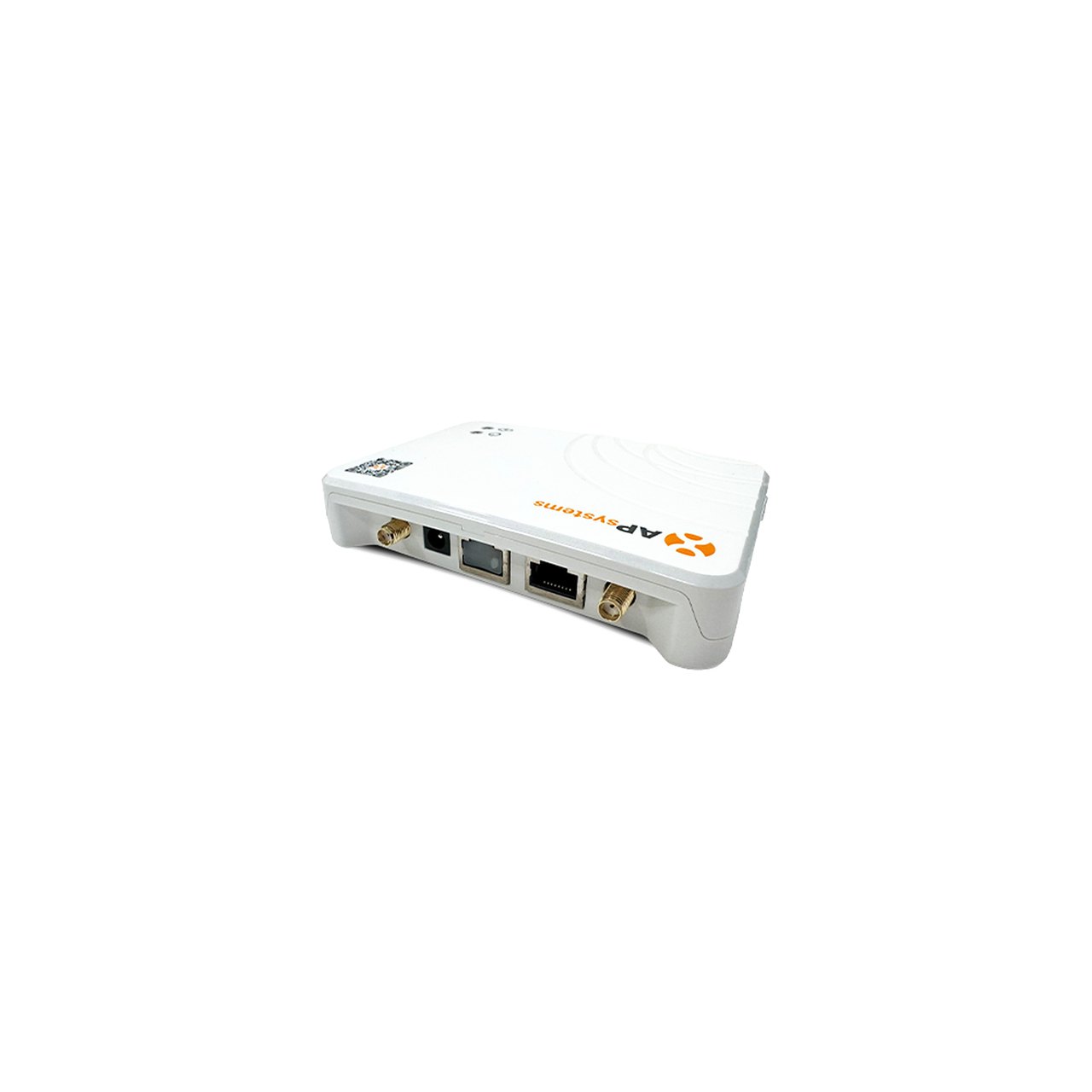

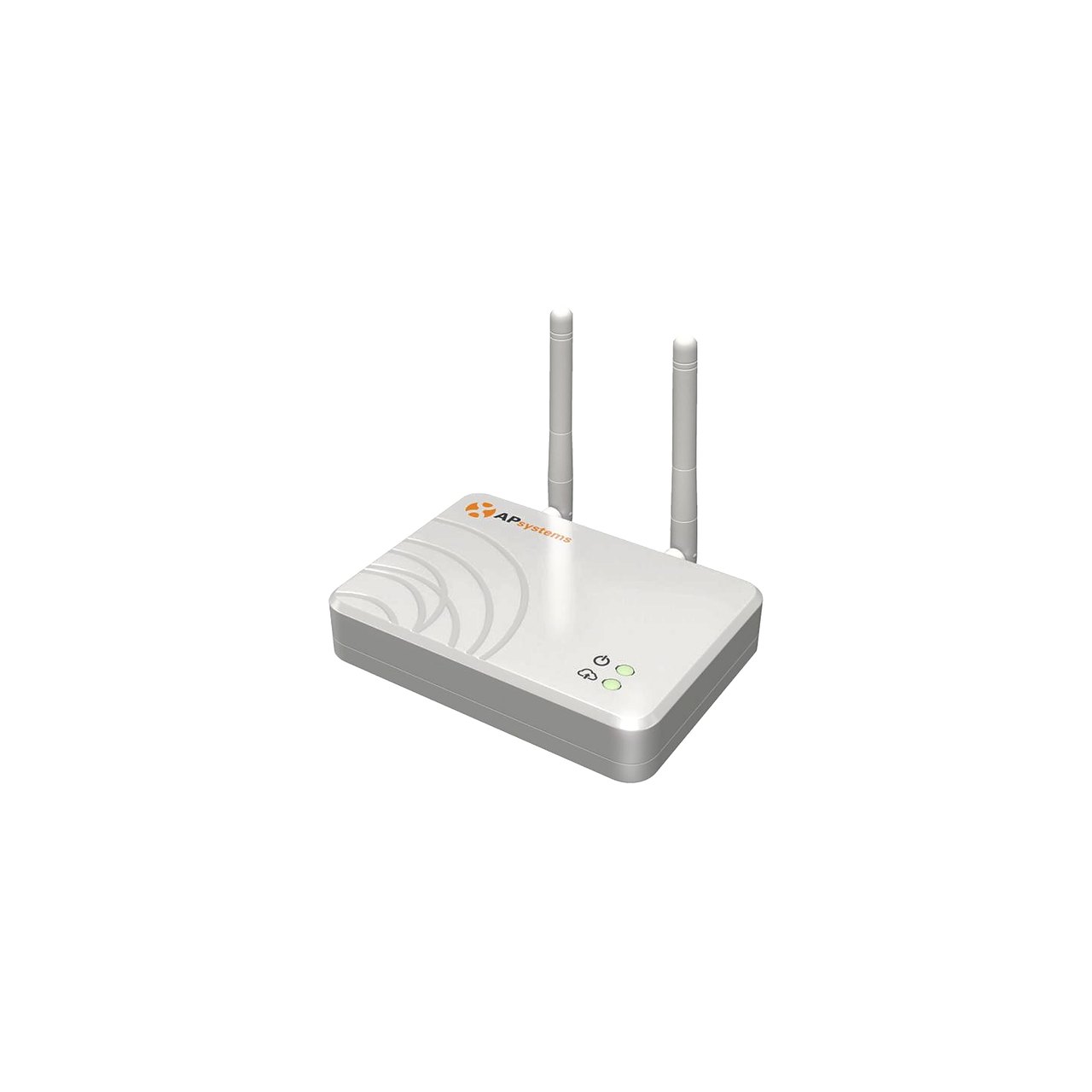

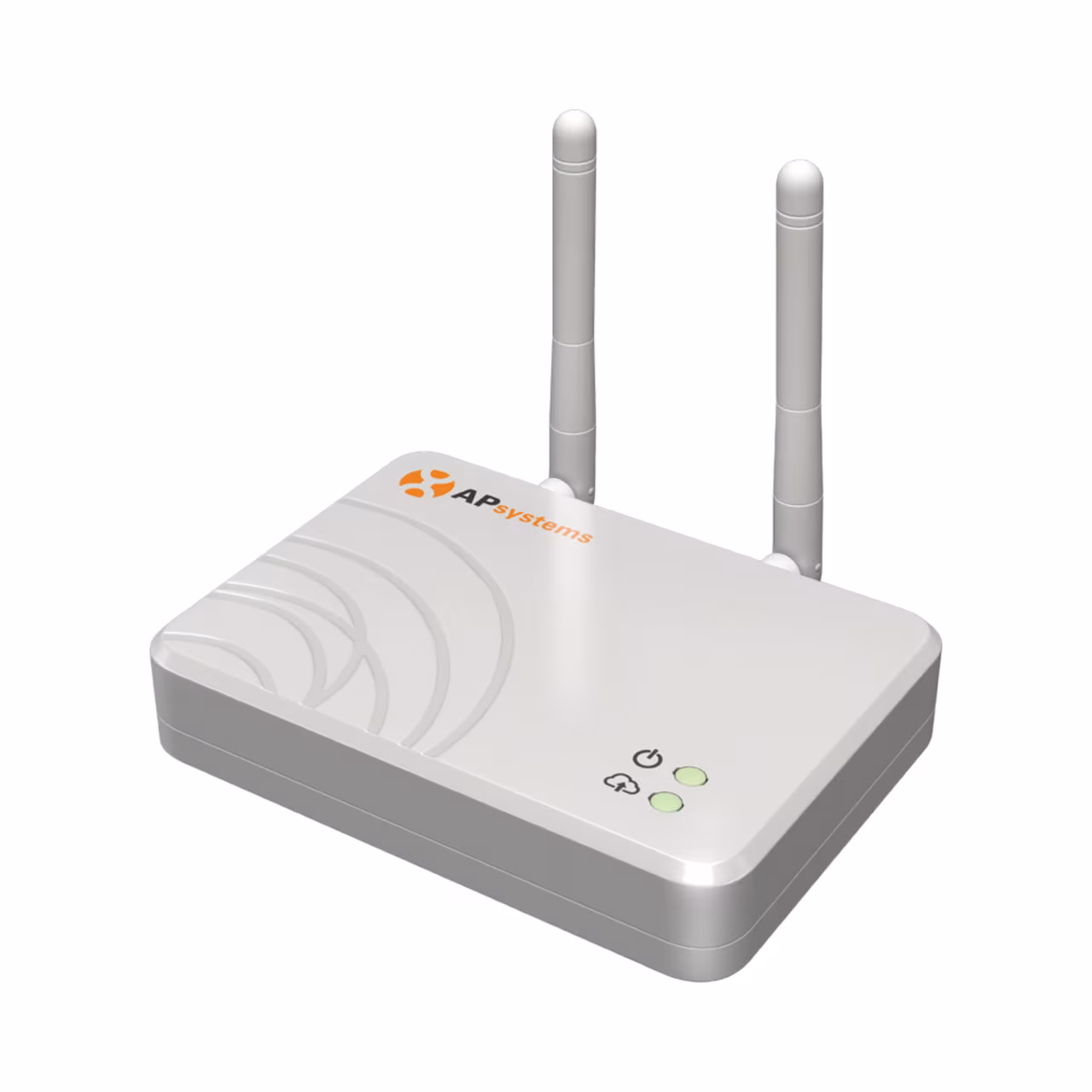

ECU-R APsystems — gateway de monitoramento para microinversores APsystems (DS3, QT2 e linha YC/QS)
Unidade central de monitoramento APsystems que reúne por ZigBee os dados dos microinversores e envia para a nuvem EMA. Nenhum microinversor APsystems tem Wi-Fi próprio — a ECU é o que coloca o sistema online e mantém a garantia de fábrica.
Wi-Fi 2,4 GHz + Ethernet
Conecta na rede do cliente via Wi-Fi ou cabo RJ45. Não requer roteador dedicado.
Comunicação ZigBee encriptado
Recebe os dados dos microinversores APsystems por ZigBee encriptado (rádio sem fio) — sem cabos extras e sem depender do Wi-Fi no telhado.
Até 100 microinversores
Uma única ECU-R gerencia até ~100 microinversores (máximo aproximado, varia com layout, distância e obstáculos) — do residencial ao comercial.
Firmware atualizável
Updates OTA pelo dashboard EMA. Mantém compatibilidade com novos modelos sem trocar hardware.
ECU-R APsystems — Gateway de monitoramento para microinversores APsystems
A ECU-R (Energy Communication Unit — revisão R) é o gateway de dados que conecta seus microinversores APsystems (DS3, QT2 e linha YC/QS) ao portal online EMA, onde você visualiza geração por painel, alarmes, histórico e gráficos.
Quando você precisa de uma ECU-R
Sempre que quiser monitorar o sistema e manter a garantia de fábrica — nenhum microinversor APsystems tem Wi-Fi próprio. O que muda entre as gerações é só a forma como o microinversor fala com a ECU:
- Geração atual (DS3D, DS3H, QT2, QT2D): comunicam por ZigBee encriptado com a ECU. A ECU-R é a opção residencial; a ECU-C atende sistemas maiores e com medição por TC.
- Geração legada (YC600, QS1, QS1A): também comunicam por ZigBee encriptado com a ECU-R, igual aos atuais.
Em qualquer caso, é a ECU que coloca o sistema online no app EMA. Sem ela o sistema gera energia, mas você fica sem monitoramento — e a APsystems limita a garantia dos microinversores ao mínimo legal de 2 anos quando o sistema nunca é conectado ou fica offline por longos períodos. Com o sistema online, vale a garantia cheia (15 anos padrão nos DS3/QT2).
Como funciona tecnicamente
ZigBee (do microinversor até a ECU): tanto os DS3/QT2 quanto os micros legados (YC600, QS1/QS1A) transmitem por ZigBee 2,4 GHz encriptado. A ECU-R captura esses dados, decodifica e armazena localmente.
Wi-Fi ou Ethernet (da ECU até a internet): a ECU-R envia os dados coletados para o portal EMA pela internet da residência. Suporta Wi-Fi 2,4 GHz (padrão b/g/n) ou cabo RJ45 com DHCP.
Capacidade: cada ECU-R gerencia até ~100 microinversores — máximo aproximado que varia conforme o tamanho/layout do arranjo, a distância e os obstáculos.
Integração com app EMA
Depois de configurada (ver Guia Rápido de Instalação abaixo), a ECU-R envia a cada 5 minutos:
- Geração instantânea por microinversor
- Temperatura interna de cada módulo
- Tensão AC de saída
- Frequência da rede
- Eventos (conexão, desconexão, erros)
O dashboard mostra gráficos por painel individual — crucial pra detectar quando um módulo começa a degradar ou quando uma string está sendo sombreada. Sem dashboard por painel, você só descobre problema quando a conta de luz subir.
Troubleshooting comum
A ECU-R não encontra os microinversores
A comunicação entre a ECU-R e os microinversores é por rádio ZigBee 2,4 GHz. Mantenha a ECU dentro do alcance dos micros (até ~76 m em linha de visão) e evite obstáculos metálicos ou paredes grossas no caminho. Se faltar algum micro no painel, confirme o número de série cadastrado e aproxime a ECU — ou use um repetidor ZigBee.
Perda intermitente de dados
Se o Wi-Fi do cliente for instável ou tiver interferência, o envio para o EMA pode falhar. Prefira o cabo Ethernet (RJ45) quando possível, ou aproxime um repetidor de Wi-Fi da ECU-R.
Firmware desatualizado
A ECU-R recebe atualizações OTA quando está conectada à internet. Force a atualização manual pelo menu Settings → Firmware uma vez ao ano.
Documentação
Datasheet oficial, manual completo de instalação e operação, Guia Rápido de Instalação (checklist), Guia Rápido de Configuração Wi-Fi EMA Manager, e termo de garantia específico das ECUs APsystems estão na seção Documentos.
Ficha técnica
Especificações técnicas oficiais do fabricante. Para informações adicionais — curva IV, coeficientes de temperatura e tolerâncias elétricas detalhadas — consulte o datasheet na Central de Documentação.
Conectividade e monitoramento
- WiFi
- true
Outras especificações
- Max Inversores
- 100
Documentos & Certificações
Acesse 7 documentos oficiais do fabricante em formato PDF — datasheets técnicos, certificações INMETRO, manuais do usuário, guias de instalação rápida e termos de garantia. Todos os arquivos são servidos diretamente do nosso repositório — sem cadastro, sem formulário, sem mensalidade.
Datasheet(1)
Especificações técnicas oficiais do fabricante. Curva IV, dimensões, tolerâncias elétricas e mecânicas, coeficiente de temperatura, performance sob diferentes irradiâncias.
Manual do Usuário(3)
Manual do usuário em português brasileiro. Instruções de operação, indicadores de status, resolução de problemas comuns e procedimentos de segurança.
Guia técnico(2)
Guias rápidos de instalação, boletins informativos técnicos (BIT), tutoriais de configuração e documentos de apoio para o instalador habilitado.
Termo de Garantia(1)
Termo de garantia oficial do fabricante. Cobertura, prazo, exclusões, procedimento de acionamento e documentação necessária para RMA.
Certificações INMETRO são obrigatórias pela concessionária no processo de homologação de geradores conectados à rede (ANEEL REN 482/2012 e atualizações). Toda a documentação técnica oficial dos equipamentos — datasheets, certificados INMETRO e manuais — está disponível nesta página e na Central de Downloads.
Perguntas frequentes
As 8 dúvidas mais comuns sobre este produto — incluindo pagamento, envio, garantia, homologação na concessionária e características técnicas específicas.
01Preciso de ECU-R se meus microinversores são DS3D/DS3H/QT2?
Preciso de ECU-R se meus microinversores são DS3D/DS3H/QT2?
Sim. Nenhum microinversor APsystems tem Wi-Fi próprio — os de geração atual (DS3D, DS3H, QT2, QT2D) se comunicam por ZigBee encriptado e precisam de uma ECU para chegar ao app EMA. A ECU-R é a indicada para residências e atende tanto a geração atual quanto a legada (YC600, QS1, QS1A) — sempre por ZigBee encriptado. Sem ECU não há monitoramento — e a APsystems só mantém a garantia cheia de 15 anos enquanto o sistema permanece online.
02Funciona com microinversores Hoymiles?
Funciona com microinversores Hoymiles?
Não. A ECU-R é proprietária APsystems — não tem compatibilidade com Hoymiles, Enphase, Deye ou outras marcas. Para Hoymiles, o equivalente é o DTU-W100 (Wi-Fi) ou DTU-Pro (LAN).
03Como configuro a ECU-R pela primeira vez?
Como configuro a ECU-R pela primeira vez?
Siga o Guia Rápido de Instalação (PDF abaixo): 1) ligue a ECU na tomada, 2) conecte seu celular ao Wi-Fi dela (SSID ECU-xxxxxx, senha 88888888), 3) abra o app EMA Installer, 4) configure a ECU para se conectar ao Wi-Fi do cliente, 5) adicione os microinversores por número de série (etiqueta de cada um). Leva 15–20 minutos.
04Posso ter mais de uma ECU-R no mesmo sistema?
Posso ter mais de uma ECU-R no mesmo sistema?
Pode. Sistemas grandes (acima de 100 microinversores ou em prédios onde o sinal não atravessa fases) podem ter múltiplas ECU-R, cada uma cobrindo um subconjunto. O dashboard EMA agrega tudo no mesmo cliente.
05O que acontece se a ECU-R cair ou ficar offline?
O que acontece se a ECU-R cair ou ficar offline?
O sistema solar continua gerando normalmente — a ECU só monitora, não controla. Você perde a visibilidade do dashboard enquanto ela está fora, mas a geração e injeção à rede não param. Dados são reenviados ao EMA quando ela volta. Para a garantia, o importante é não deixar o sistema offline por longos períodos.
06Quais formas de pagamento são aceitas?
Quais formas de pagamento são aceitas?
Pix à vista via Mercado Pago com aprovação em segundos — cópia-e-cola ou leitura de QR code. Este é hoje o único método de pagamento aceito no checkout.
07Como funciona o envio?
Como funciona o envio?
Trabalhamos com CIF do importador — embalagem e frete saem do estado de São Paulo para todo o Brasil. O prazo estimado de envio aparece no topo desta página e é confirmado no checkout, conforme a disponibilidade do item. Preços de frete calculados por UF no checkout.
08Preciso de homologação na concessionária?
Preciso de homologação na concessionária?
Sim. Todo gerador solar conectado à rede exige homologação junto à concessionária local (ANEEL REN 482/2012 e atualizações). O processo é conduzido pelo instalador ou engenheiro responsável pela obra, que emite a ART quando exigida. Orientamos gratuitamente sobre o processo, e a documentação técnica dos equipamentos está disponível no site.
