Quantos módulos por microinversor: DS3D, DS3H, QT2, QT2D

Tem uma pergunta que aparece em quase todo orçamento de microinversor: "quantos painéis esse aqui aguenta?". A resposta que circula por aí costuma ser um chute baseado em espaço de telhado ou no nome do produto — e quase sempre erra. O número certo está escrito na ficha técnica, e ele depende de dois parâmetros de cada canal de entrada, não da sua intuição.

Vamos direto ao ponto, pela ficha técnica da APsystems: o DS3H conecta 2 módulos por unidade; o DS3D e o QT2 conectam até 4 módulos por unidade; e o QT2D conecta até 8 módulos. O detalhe que muda tudo: esse "até" não é decorativo. O limite verdadeiro vem da relação entre a corrente de curto-circuito do painel (o tal do Isc, a corrente máxima que o módulo entrega) e a potência que cada canal de entrada do microinversor aceita. Por isso a conta certa se faz canal a canal, com a etiqueta do painel na mão.

Neste guia a gente abre a ficha dos quatro modelos — DS3D, DS3H, QT2 e QT2D — e mostra de onde sai cada número, sem inventar nada. Você vai entender por que dois microinversores que parecem iguais (DS3D e DS3H, ambos duais com 2 rastreadores) carregam quantidades diferentes de painel, e por que módulos modernos de 550W, 600W e até 670W cabem nesse jogo. Tudo com prova na própria ficha técnica.

Resposta direta: quantos módulos cada microinversor aguenta

Se você só quer o número fechado, ele é este, e vem direto do datasheet de cada modelo: o DS3H conecta 2 módulos por unidade (1 módulo em cada um dos 2 canais); o DS3D conecta até 4 módulos (organizados em 2 grupos de 2 módulos em série); o QT2 conecta até 4 módulos (em 4 entradas); e o QT2D conecta até 8 módulos (4 grupos de 2 módulos em série). Guarde a palavra "até": ela existe porque o painel que você escolher precisa respeitar os limites de corrente e potência de cada canal — e é disso que o resto do artigo trata.

Vale notar uma diferença que costuma passar batido: a rede de saída de cada modelo. DS3D e DS3H entregam energia em 220V (a família DS3 versão Brasil atende monofásico fase-neutro e bifásico fase-fase em 220V). Já o QT2 é trifásico nativo em 220V (a ficha registra a saída como '220V,3~') e o QT2D é trifásico nativo em 380V ('380V,3~'). Ou seja: não basta o número de painéis bater — a saída precisa casar com o padrão de entrada da sua unidade consumidora. Isso já elimina escolha errada antes mesmo de comprar.

Pra fechar a primeira tela, deixa registrado também o tamanho de cada um em potência entregue à rede: o DS3H entrega no máximo 1050VA contínuos, o DS3D entrega 2000W, o QT2 entrega 1900VA e o QT2D entrega 3600VA. É a leitura honesta da ficha — mais módulos conectados acompanham mais potência de saída, na medida exata que cada modelo foi projetado para suportar.

Por que a conta é corrente e potência por canal — não 'quantos cabem'

O erro mais comum é tratar o microinversor como uma régua: "tenho espaço pra 6 painéis, então conecto 6". Não funciona assim. O limite de conexão não é espaço físico nem o número de conectores disponíveis — são dois parâmetros que a ficha define para cada canal de entrada: a corrente de curto-circuito admitida (o Isc PV) e a potência máxima contínua de saída do equipamento. Tudo o que importa pra essa decisão está escrito no datasheet, e nada vem de "quantos cabem no telhado".

Aqui é importante separar duas coisas que parecem iguais: canal de entrada e MPPT. O canal (ou entrada) é onde você fisicamente pluga o cabo do módulo. O MPPT é o rastreador do ponto de máxima potência — o circuito que ajusta a operação do painel pra extrair o máximo de energia a cada instante. A boa notícia nesta família é que cada entrada tem o seu próprio rastreador independente: o QT2, por exemplo, tem 4 entradas DC e 4 rastreadores MPPT, um por entrada — então cada entrada é otimizada sozinha, sem dividir rastreador com a vizinha. O DS3D segue a mesma lógica nos seus 2 canais, com rastreamento e monitoramento independentes. Saber disso evita interpretar a ficha errado. Se quiser entender o fundamento por trás de tudo isso, vale ler nosso material sobre a guerra das correntes (corrente, tensão e série).

O segundo número, o Isc PV, é o teto de corrente de curto-circuito que cada canal do microinversor suporta com segurança. Do outro lado, todo módulo fotovoltaico tem o seu próprio Isc impresso na etiqueta — é a corrente máxima que ele entrega quando os polos são curtados. A regra é simples e inegociável: o Isc do painel que você escolher tem que ser igual ou menor que o Isc PV do canal. Nos modelos desta família, o Isc PV por canal é 20A no DS3D, 20A no DS3H, 25A no QT2 e 20A no QT2D. É esse confronto de números — Isc do painel contra Isc PV do canal — que casa ou não casa, e que define o limite real antes de qualquer outra consideração.

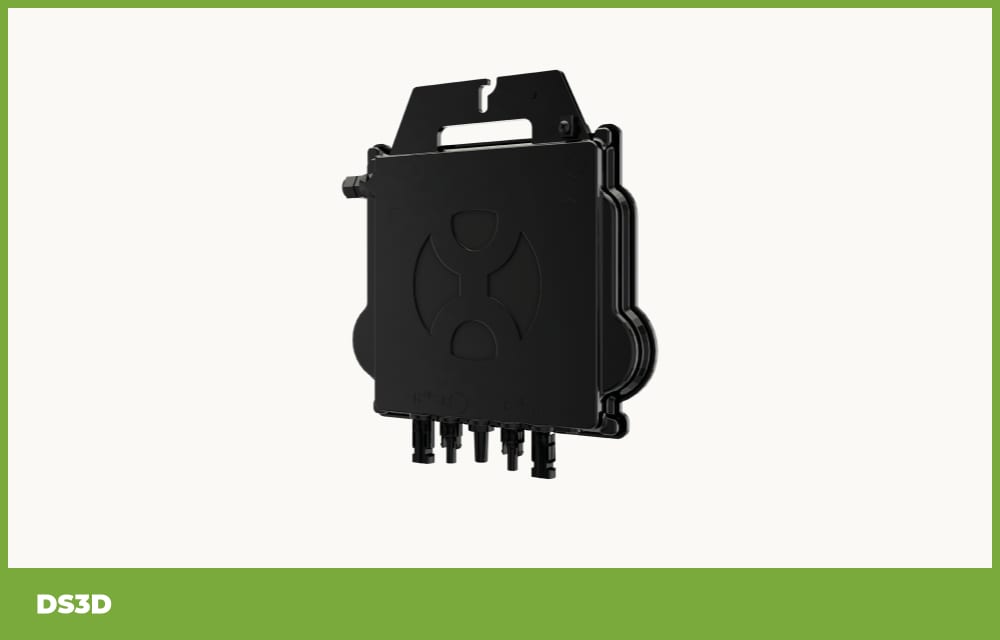

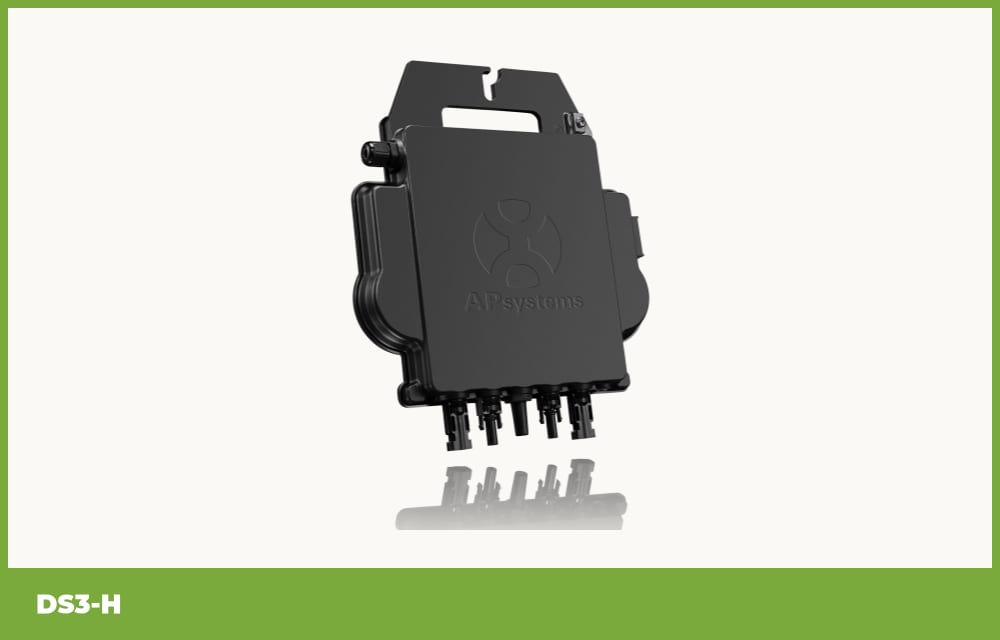

DS3D e DS3H canal a canal: por que um aceita 4 e o outro 2 módulos

Aqui está a prova mais elegante de que o nome engana e a ficha manda. DS3D e DS3H são os dois microinversores 'duais' da família DS3 — ambos têm 2 canais MPPT independentes. Mesmo assim, um carrega 4 módulos e o outro só 2. O que muda? A faixa de tensão do MPPT de cada um. O DS3D opera com faixa de 64V-90V; o DS3H, com faixa de 28V-45V. Esse detalhe define quantos módulos vão em cada canal.

No DS3D, a faixa de 64V-90V é alta demais pra ser atingida por um único painel — a tensão de um módulo fica na casa dos 30-45V. Para chegar nessa janela, é preciso ligar 2 módulos em série por canal (ligar painéis em sequência soma as tensões, mantendo a corrente). Com 2 canais e 2 módulos em série em cada um, dá os 4 módulos por unidade que a ficha registra — e a saída de 2000W contínuos em 220V acompanha esse arranjo. O Isc PV é 20A em cada um dos 2 canais, e a faixa de potência de módulo recomendada vai de 315Wp a 670Wp+ (Watt-pico é a potência de placa medida em laboratório).

No DS3H acontece o oposto. A faixa de 28V-45V é exatamente a tensão de um único módulo, então cada canal recebe 1 painel direto, sem série — dois canais, dois módulos por unidade. A saída contínua máxima é de 1050VA (VA é a potência aparente que a rede 'vê'; trate sempre pelo número que está na ficha, sem converter de cabeça), com Isc PV de 20A por canal e faixa de módulo de 330Wp a 660Wp+. Tem um bônus operacional importante: o DS3H é totalmente compatível com os microinversores QS1 e YC600. Isso o torna a peça certa pra expandir ou repor sistemas APsystems mais antigos sem ter que reformar a usina inteira — uma daquelas vantagens dos microinversores que só aparecem quando você precisa crescer aos poucos.

QT2 e QT2D canal a canal: a família quad que vai de 4 a 8 módulos

A linha QT2 é a 'quad' da casa: trifásica de verdade, projetada para reduzir o número de equipamentos no telhado. O QT2 (versão 220V) tem 4 canais de entrada DC e 4 rastreadores MPPT — um por entrada —, com faixa de tensão de 32V-45V — a tensão de um módulo único. Por isso vai 1 painel por entrada, totalizando até 4 módulos por unidade, cada um rastreado de forma independente. A saída é trifásica balanceada em 220V (a ficha registra '220V,3~') com potência contínua máxima de 1900VA. Aqui aparece um número diferente do resto da família: o Isc PV é de 25A por canal (25A x 4) — a maior folga de corrente entre os quatro modelos, o que amplia a margem na hora de casar com painéis de Isc mais alto.

O QT2D sobe o degrau comercial. Mantém os 4 canais de entrada, cada um com rastreamento independente, mas opera com faixa de tensão de MPPT de 64V-110V — alta o suficiente pra exigir 2 módulos em série por canal, do mesmo jeito que o DS3D faz. Resultado: até 8 módulos por unidade (4 grupos de 2 em série), com potência contínua máxima de 3600VA. O Isc PV é de 20A por canal (20A x 4) e a faixa de módulo recomendada vai de 315Wp a 670Wp+.

A diferença que decide a compra entre os dois é a rede de saída. O QT2 entrega trifásico em 220V; o QT2D entrega trifásico em 380V (a ficha registra '380V,3~', com corrente nominal de saída de 5,45A por fase). São redes diferentes, e tem que casar com o padrão de entrada da instalação — 380V trifásico é o cenário típico de telhado comercial e industrial de porte maior. Escolher pela potência sem olhar a tensão de saída é o caminho mais rápido pra um equipamento que não conecta na rede do cliente.

Comparativo lado a lado: DS3D x DS3H x QT2 x QT2D

Reunindo tudo o que está nas fichas, num quadro só, fica fácil enxergar a lógica da linha — e citar número por número. Cada linha abaixo é a ficha técnica do modelo, sem arredondamento de marketing:

Modelo	Módulos/unidade	Saída máx.	Isc PV/canal	Faixa de módulo	Rede de saída	Entradas / MPPTs
DS3H	2	1050VA	20A	330–660Wp+	220V (mono/bifásico)	2 / 2
DS3D	até 4	2000W	20A	315–670Wp+	220V (mono/bifásico)	2 / 2
QT2	até 4	1900VA	25A	315–670Wp+	220V trifásico	4 / 4
QT2D	até 8	3600VA	20A	315–670Wp+	380V trifásico	4 / 4

A leitura prática é direta. Escolha um dual (DS3H ou DS3D) em residências e pequenos comércios na rede 220V monofásica ou bifásica: o DS3H pra quando 2 módulos por equipamento já resolvem (ou pra conviver com QS1/YC600 antigos), e o DS3D pra densidade maior com 4 módulos e folga de 2000W. Escolha um quad (QT2 ou QT2D) quando a rede é trifásica e o objetivo é reduzir o número de unidades no telhado: o QT2 em 220V trifásico até 4 módulos, e o QT2D em 380V trifásico chegando a 8 módulos por unidade — o cavalo de carga do telhado comercial. Em todos os casos, o número final de painéis ainda passa pelo filtro do Isc, que vem na próxima seção.

Dá pra usar módulos de 550W, 600W e 670W? Sobredimensionar sem perder geração

Sim — e a ficha autoriza explicitamente. A faixa recomendada de potência do módulo é de 315Wp a 670Wp+ para DS3D, QT2 e QT2D, e de 330Wp a 660Wp+ para o DS3H. Ou seja, os módulos modernos de alta potência (550W, 600W, 670W) estão dentro da janela de projeto. Mas atenção ao critério: o que limita a escolha não é o Watt-pico, e sim o Isc do painel comparado ao Isc PV do canal. Antes de olhar a potência, olhe a corrente de curto-circuito na etiqueta do módulo e confirme que ela é igual ou menor que o Isc PV do canal (20A no DS3, DS3H e QT2D; 25A no QT2). Painel dentro da faixa de potência mas com Isc acima do teto do canal não entra — é limite de segurança, não preferência.

Com o Isc conferido, entra o conceito que assusta quem é leigo e tranquiliza quem entende: o sobredimensionamento. É normal — e saudável — instalar mais Watt-pico de painel do que a saída em corrente alternada do microinversor entrega. Pega o DS3D: ele entrega 2000W, mas com 4 módulos de ~550Wp você tem ~2200Wp de placa. Parece 'sobra' jogada fora, mas não é. A potência de placa é medida em STC — a condição padrão de laboratório (1000 W/m² de irradiação, 25°C de temperatura) que quase nunca se repete inteira no telhado real. Na prática, o painel raramente entrega o pico nominal.

É por isso que o excedente quase não custa energia. O microinversor só limita ('clipa') a potência nos poucos instantes de pico máximo do dia; no resto das horas — manhã, fim de tarde, dias nublados, painel quente — ele opera abaixo do teto e colhe tudo. O saldo do sobredimensionamento é positivo: mais energia colhida ao longo do dia inteiro, com um corte raro e barato no topo da curva. A própria razão entre potência de placa (DC) e saída do micro (AC) é a relação DC:AC, e mantê-la acima de 1 é prática consagrada — desde que você respeite a faixa de módulo e o Isc da ficha.

Por que essa engenharia APsystems entrega o limite com folga

Depois de furar o mito do 'quantos cabem', é justo dizer o outro lado: a ficha desses microinversores é sólida, e os números que limitam também são os que protegem. Comece pelo coração do produto — o rastreamento MPPT independente. No DS3D são 2 canais de entrada com MPPT e função de monitoramento independentes; cada grupo de módulos é gerenciado separadamente. Na prática, sombra de uma árvore, sujeira ou uma folha num grupo de painéis não derruba a geração dos outros — diferente do inversor de string tradicional, onde o painel mais fraco puxa todo o conjunto pra baixo. E a eficiência nominal de rastreamento é de 99,5% (chegando a 99,9% no QT2D): o rastreador desperdiça quase nada da energia que o painel produz. Esse é exatamente o tipo de ganho que está por trás das vantagens dos microinversores.

A robustez física acompanha. Os quatro modelos têm grau de proteção IP67 — vedados contra poeira e imersão temporária em água, prontos pra viver anos no telhado debaixo de sol e chuva. O resfriamento é por convecção natural, sem ventiladores: menos peças móveis, menos pontos de falha, operação silenciosa. E todos trazem relé de proteção de segurança integrado, a barreira que desconecta o equipamento da rede em condição anormal. São decisões de engenharia que sustentam o número de catálogo na vida real, não só na planilha.

Por fim, o que dá lastro a tudo: garantia de 15 anos padrão, com opção de estender pra 25 anos. Um fabricante não assina 15-25 anos de garantia em cima de um produto que opera no limite frágil — assina quando o projeto tem margem. Some a isso a versão homologada pra região Brasil, ajustada à tensão e frequência da rede nacional, e em conformidade com as normas ABNT NBR 16149 e 16150 (os ensaios de interface com a rede elétrica). É um conjunto que entrega o limite da ficha com folga, e por isso a gente vende com tranquilidade.

Como dimensionar certo e onde comprar com segurança

O dimensionamento correto é um caminho de três paradas, sempre nessa ordem: módulo, canal, rede. Primeiro o módulo — pegue a etiqueta do painel e leia dois números: a potência (Wp) e o Isc (corrente de curto-circuito). Confira se a potência está dentro da faixa do modelo (315/330Wp a 670Wp+) e, principalmente, se o Isc é igual ou menor que o Isc PV do canal (20A no DS3D, DS3H e QT2D; 25A no QT2). Esse é o teste que reprova ou aprova antes de tudo.

Segundo o canal — defina o arranjo de módulos por entrada conforme a ficha: 1 por canal nos de faixa de tensão baixa (DS3H, QT2) ou 2 em série por canal nos de faixa alta (DS3D, QT2D). Terceiro a rede — confirme se a saída do modelo casa com o padrão da sua entrada: 220V monofásico/bifásico (DS3D, DS3H), 220V trifásico (QT2) ou 380V trifásico (QT2D). Esse passo é o que evita comprar um equipamento que simplesmente não conecta na unidade consumidora. Para sistemas maiores, lembre ainda do lado da comunicação: os microinversores conversam com a ECU (a central de monitoramento que acompanha cada micro pelo app) via ZigBee criptografado, e a APsystems recomenda registrar no máximo 80 inversores por ECU para manter a comunicação estável. Se quiser entender o enquadramento regulatório da conexão à rede, vale a leitura sobre a Resolução Normativa 687 da ANEEL e a homologação no Brasil.

Com esse checklist fechado, comprar fica simples — e seguro. A escolha entre DS3D, DS3H, QT2, QT2D e a ECU certa pra orquestrar tudo deixa de ser chute e vira decisão de ficha técnica. Na dúvida entre dois modelos, volte ao comparativo: rede de saída e número de módulos por unidade resolvem a maioria dos casos. E quando for fechar, é só comprar microinversor APsystems DS3 e QT2 na loja Casa do Micro Inversor, com a linha completa e a ECU compatível no mesmo lugar.

Conclusão

No fim, a pergunta 'quantos painéis cada microinversor aguenta' tem resposta limpa — DS3H 2, DS3D 4, QT2 4 e QT2D 8 por unidade — mas a resposta honesta é que o número nasce da ficha técnica, do casamento entre o Isc do painel e o Isc PV do canal, e não de quantos painéis cabem no telhado. Quem dimensiona por esse critério não erra, e ainda aproveita o sobredimensionamento a favor da geração.

E a boa notícia é que, conferida a ficha, o produto se prova: rastreamento MPPT independente por entrada com 99,5% de eficiência de rastreamento (99,9% no QT2D), proteção IP67, refrigeração sem ventiladores, relé de segurança integrado, homologação para o Brasil e garantia de 15 a 25 anos. É engenharia que entrega o limite de catálogo com folga — por isso a gente recomenda e vende com tranquilidade.

Quando fechar o seu projeto, é só comprar o DS3, o QT2 e a ECU certa direto na loja Casa do Micro Inversor, em microinversor.com.br.
