Microinversor trifásico: QT2-220 ou DS3 por fase
Dois caminhos para gerar em três fases com microinversor, o QT2-220 nativo ou vários DS3 balanceados fase a fase, e o erro de projeto que reprova na distribuidora.
Resposta direta

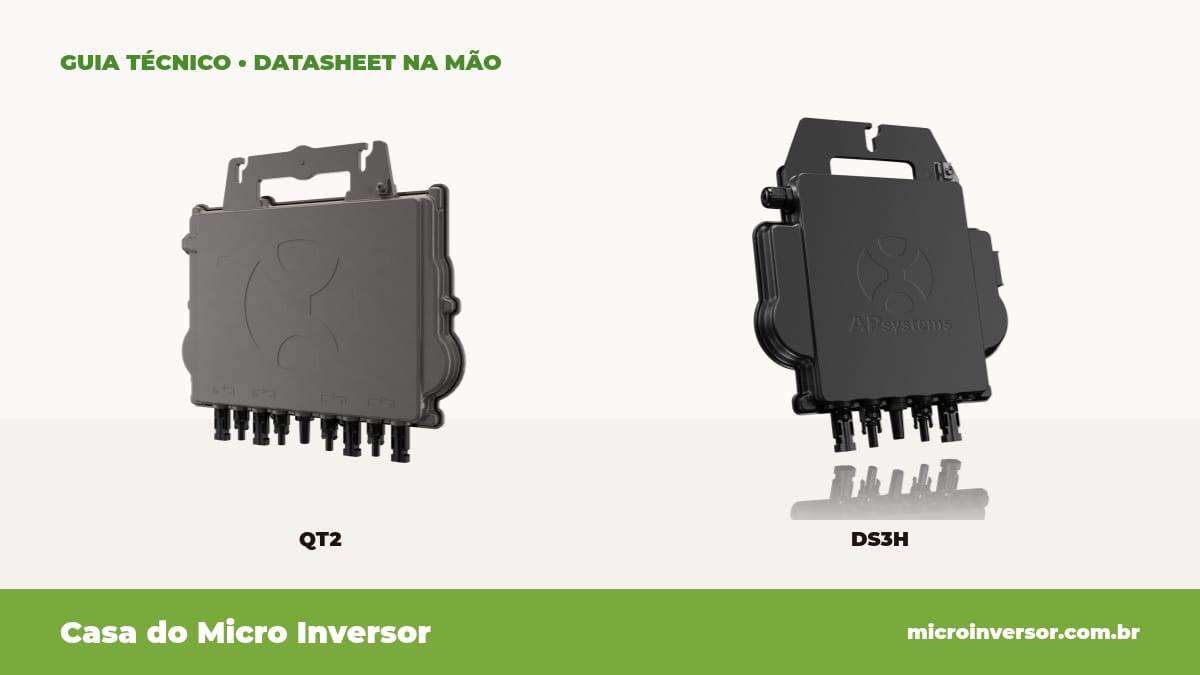

Há dois caminhos para montar um sistema trifásico com microinversor: usar o QT2-220, que entrega as três fases (220V, 3~) num único equipamento com 1900VA de saída, ou combinar vários DS3 monofásicos 220V distribuídos fase a fase. O QT2-220 simplifica projeto e balanceamento; o DS3 dá granularidade quando a potência é pequena ou o telhado é fragmentado, desde que os micros sejam repartidos de forma equilibrada entre as três fases. Ambos são homologáveis (Portaria INMETRO 140/2022), mas o desbalanceamento mal feito com DS3 é o erro que sobrecarrega uma fase e pode reprovar na distribuidora.
Quando o padrão de entrada é trifásico, muita gente acha que microinversor "não serve" ou que só existe um jeito de fazer. Não é bem assim. Há dois caminhos para montar um sistema trifásico com microinversor, e quase ninguém explica os dois lado a lado: usar o QT2-220, que entrega as três fases (220V, 3~) dentro de um único equipamento com até 1900VA de saída contínua, ou combinar vários microinversores da família DS3 de 220V, cada um ligado entre duas fases da rede (bifásico fase-fase), distribuídos de forma equilibrada entre as três fases. O QT2-220 simplifica o projeto e faz o equilíbrio entre as fases internamente; o DS3 dá granularidade quando a potência é pequena ou o telhado é fragmentado, desde que os micros sejam repartidos de forma equilibrada entre as três fases.
Os dois são homologáveis: tanto o QT2-220 quanto o DS3 declaram conformidade com as normas ABNT NBR 16149 e NBR 16150 e com a Portaria INMETRO nº 140, de 21 de março de 2022, exigidas para conexão à rede no Brasil. A diferença que pesa não está na regra, está na execução: o desbalanceamento mal feito com DS3 é o erro clássico que sobrecarrega uma fase, faz a proteção do micro desligar e pode reprovar o projeto no parecer de acesso da distribuidora.
Neste guia a gente abre as duas fichas técnicas e mostra, com número de datasheet, quando cada arranjo faz sentido, sem marketing, sem jargão de vendedor. Se você é o dono da casa querendo entender a proposta ou o instalador fechando o dimensionamento, os dois caminhos ficam claros aqui.
Trifásico com microinversor: por que existem dois caminhos
Microinversor é o que o setor chama de MLPE, eletrônica de potência por módulo. Em vez de uma única string de corrente contínua de alta tensão saindo do telhado até um inversor central, cada painel (ou par de painéis) tem sua própria eletrônica trabalhando de forma independente. A vantagem prática é direta: sombra ou falha em um módulo não derruba a produção do conjunto todo, porque cada grupo faz seu próprio MPPT, o "piloto automático" que busca o ponto de maior geração de cada painel conforme sol e temperatura mudam ao longo do dia.
A parte trifásica entra na saída, no lado da rede. No Brasil convivem duas tensões de rede trifásica: 220V (3~) e 380V. O equipamento precisa casar com a que chega no seu padrão de entrada, não dá para escolher por preferência. É a primeira pergunta a resolver antes de qualquer conta, e vale conferir na conta de luz ou com a distribuidora, porque erra-se muito aqui.
Definida a tensão da rede, aparecem os dois arranjos possíveis. O primeiro é usar um microinversor nativo trifásico, um único aparelho que já entrega as três fases sozinho, sem precisar combinar vários equipamentos; é o caso do QT2-220. O segundo é usar microinversores de 220V ligados entre fases (fase-fase), como o DS3, e distribuí-los de forma equilibrada entre as três fases, deixando o balanceamento por conta do projeto. Os dois funcionam e os dois homologam. O que muda é quem faz o equilíbrio entre as fases, o equipamento ou o projetista, e é aí que mora a diferença de risco. Nas próximas seções abrimos cada caminho.

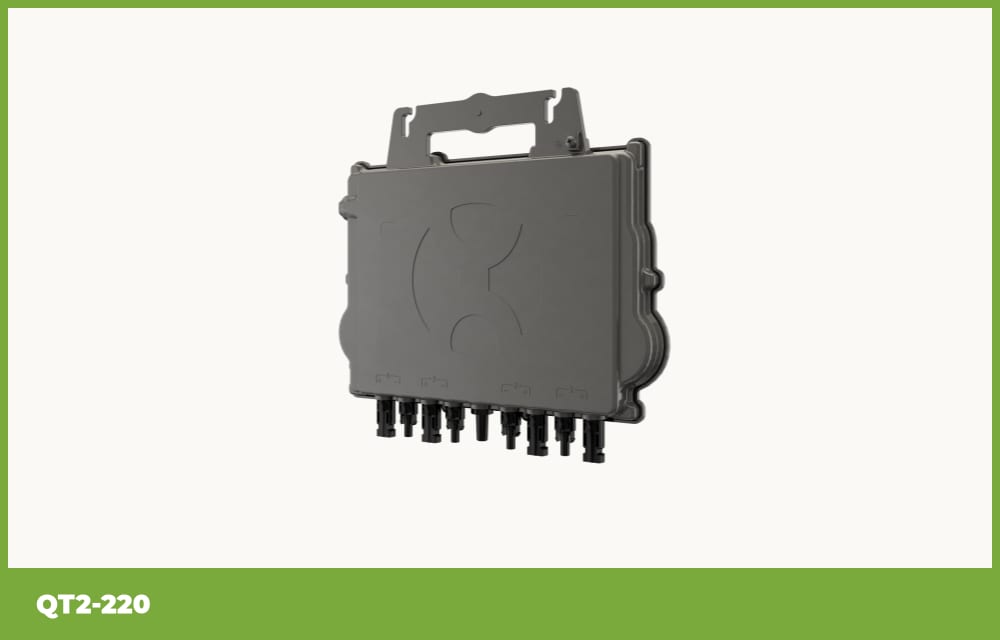

Caminho 1: QT2-220: as três fases num só equipamento
O QT2-220 é um microinversor da APsystems nativo trifásico: uma única unidade entrega as três fases já com balanceamento interno. A saída nominal é 220V, 3~, com faixa de 176V a 246,4V, e a potência de saída contínua máxima é de 1900VA (VA é a potência "aparente" que o inversor consegue entregar, é o número que, junto com a corrente, limita quantos módulos cabem). A corrente nominal de saída é de 5A em cada uma das três fases. Como o próprio equipamento faz o "balancing 3-phase output", o risco de erro humano de balanceamento no projeto cai drasticamente, você não depende de distribuir micros na mão para deixar as fases parelhas.
No lado da geração, cada QT2-220 conecta 4 módulos por unidade, organizados em 2 MPPTs. Atenção a esse ponto, porque é onde mais se confunde: o QT2-220 tem 4 canais de entrada DC, mas 2 MPPTs, cada MPPT atende um PAR de entradas. Ou seja, os painéis são otimizados aos pares, não um a um. Canal não é a mesma coisa que MPPT (não é 1:1). A faixa de potência recomendada de módulo é ampla, de 315Wp a 670Wp+, o que acomoda desde placas menores até os módulos de alta potência de hoje. Como MLPE, mesmo em pares, um par sombreado não puxa o outro para baixo.
Para quem o QT2-220 faz sentido? Para sistemas trifásicos em que a potência comporta blocos de 4 módulos por equipamento e o telhado é relativamente uniforme. Você usa menos unidades, tem menos cabeamento de barramento AC e ganha o balanceamento automático de fábrica, três coisas que reduzem tempo de instalação e chance de erro. Se você quer entender o porte que esse equipamento alcança frente a outras opções, vale ler também nosso comparativo sobre se o trifásico com microinversor compensa e quantos módulos cabem em cada microinversor.

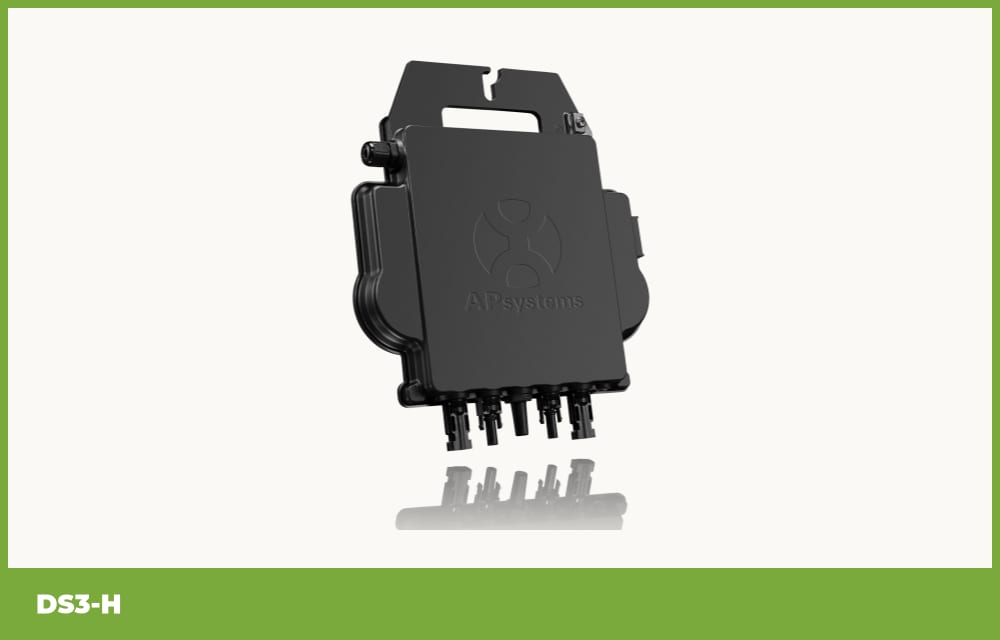

Caminho 2: DS3 dividido por fase: como balancear certo
O DS3 é um microinversor duplo: uma unidade conecta 2 módulos e entrega até 1050VA de saída contínua no DS3-H, com corrente nominal de saída de 4,8A e 2 MPPTs independentes (um por módulo). O detalhe que mais confunde é a natureza da ligação: na configuração de 220V para trifásico, o DS3 trabalha como bifásico do tipo fase-fase (FF), cada microinversor se conecta entre DUAS fases da rede (o DS3 de 220V também admite ligação monofásica fase-neutro, mas o que interessa para montar trifásico é a ligação entre fases). Isso significa que um único DS3 não entrega as três fases sozinho; ele fica "pendurado" em um par de fases. Para montar um sistema trifásico com DS3, você precisa combinar unidades e espalhá-las entre os três pares de fase possíveis (R-S, S-T e T-R).
A regra prática é repartir a potência de forma parelha entre as três fases, buscando a menor diferença possível de kW de uma fase para a outra, e o que conta é a potência real, não a contagem de micros. Como cada DS3-H tem 2 MPPTs independentes, com faixa de módulo de 330Wp a 660Wp+, você pode até misturar módulos de potências diferentes entre unidades; mas justamente por isso o balanceamento tem que considerar os watts efetivos de cada fase, não apenas "tantos micros aqui, tantos ali". Duas fases com o mesmo número de micros podem estar desequilibradas se os módulos forem diferentes.
A força desse caminho é a granularidade. Com blocos de 2 módulos por unidade e limite de 5 DS3-H por segmento de cabo de 4mm², dá para modelar a geração fase a fase e crescer aos poucos, uma unidade de cada vez. Existe ainda o DS3D, que liga 4 módulos por unidade (até 2000VA), para quem quer densidade maior mantendo a mesma lógica de micro ligado por fase. O ponto é que o equilíbrio entre as fases, aqui, é responsabilidade do projeto, não vem pronto de fábrica. E é exatamente esse trabalho manual que, mal feito, vira o problema da próxima seção.
O erro de balanceamento que derruba a proteção
Quando os DS3 ficam mal distribuídos, uma fase carregada de micros e outra quase vazia, surge o desequilíbrio. Na fase que recebe muita injeção, a tensão tende a subir. E o DS3, como todo microinversor homologado, traz relé de proteção de segurança integrado: um circuito que desliga o equipamento da rede se a tensão ou a frequência saírem da faixa normal, ou se a energia da rua cair (proteção anti-ilhamento). A saída nominal do DS3 é 220V com faixa de operação de 176V a 246,4V; se a tensão da fase sobrecarregada furar esse teto, o micro simplesmente se desconecta para se proteger. Resultado: você instalou a potência, mas ela não gera porque a proteção atua justamente na hora de mais sol.
Vale reforçar que isso não é defeito do equipamento, é comportamento correto de segurança, e é totalmente evitável no projeto. O DS3 ainda conta com RPC (Controle de Potência Reativa) para ajudar a interagir com a rede e gerenciar picos de potência fotovoltaica, mas nenhum recurso eletrônico conserta um dimensionamento que jogou 70% da geração numa única fase. O balanceamento é decisão de engenharia, feita antes de subir no telhado.
Há também o lado regulatório. As distribuidoras exigem que unidades consumidoras trifásicas mantenham o desequilíbrio entre fases dentro de limites; uma injeção muito desbalanceada pode gerar restrição ou até reprovação no parecer de acesso. Ou seja, o desbalanceamento com DS3 pode te punir duas vezes: tecnicamente, com a proteção desligando, e burocraticamente, na homologação. É aqui que o QT2-220 mostra vantagem estrutural: como ele equilibra as três fases internamente, esse erro humano some do projeto.
QT2-220 x DS3 por fase: quando cada um vence
A comparação de porte é o primeiro filtro. O QT2-220 entrega até 1900VA por unidade conectando 4 módulos; o DS3-H entrega até 1050VA conectando 2 módulos. Em sistemas maiores e com telhado uniforme, os blocos de 4 módulos do QT2-220 fazem o projeto render menos equipamentos e menos pontos de cabeamento, e ainda vêm com o balanceamento de fases resolvido de fábrica. Some a isso o cabo de barramento AC: no QT2-220 é 2,5mm² (23A) e no DS3-H é 4mm² (28A), com limites diferentes de unidades por ramal (o QT2-220 admite até 4 unidades por ramal de 2,5mm²; o DS3-H, até 5 por segmento de 4mm²). São detalhes que impactam custo e tempo de instalação.
O DS3 por fase brilha no oposto: telhado fragmentado, várias águas pequenas, ou crescimento gradual do sistema. Como cada unidade carrega 2 módulos e a faixa de módulo vai de 330Wp a 660Wp+, você modela a geração em pedaços pequenos e expande módulo a módulo, encaixando placas onde há espaço. Em potências menores, obrigar blocos de 4 módulos do QT2-220 pode desperdiçar telhado; o DS3 acompanha o recorte real da cobertura.
E a pergunta que sempre aparece: posso misturar módulos de potências diferentes por fase? Sim, cada micro faz MPPT independente por grupo de módulos (no QT2-220, cada um dos 2 MPPTs cuida de um par de módulos; no DS3-H, são 2 MPPTs para 2 módulos, ou seja, um por módulo), então placas de potências distintas convivem sem uma "puxar" a outra. A ressalva é de projeto, não de equipamento: misturar potências muda o kW gerado em cada fase, e por isso o balanceamento tem que ser feito pelos watts reais de cada fase, não pela contagem de micros. No QT2-220 esse cuidado é interno; no DS3, é você quem equilibra.
Por que o QT2-220 é um baita equipamento (com prova)
Fora da discussão de arranjo, o QT2-220 se sustenta pela ficha. A eficiência de pico é de 96,47% e a eficiência MPPT nominal chega a 99,5%, na prática, ele aproveita quase tudo que os painéis entregam e rastreia cada par de módulos separadamente, então a geração não fica refém do painel mais fraco. Nada de adjetivo vazio: são números do datasheet, não do marketing.
Na robustez, o grau de proteção é IP67 (selo de vedação contra poeira e água, feito para viver exposto no telhado), com faixa de temperatura de operação de -40°C a +65°C e resfriamento por convecção natural, sem ventiladores, menos peça móvel, menos manutenção. A garantia é de 15 anos padrão, com opção de 25 anos, o que conversa com a vida útil dos módulos. E ele declara conformidade com ABNT NBR 16149:2013, NBR 16150 e a Portaria INMETRO nº 140/2022, além de trazer relé de proteção de segurança integrado e RPC para interagir com a rede de forma controlada.
O monitoramento fecha o pacote. O QT2-220 usa o sistema EMA (Energy Management Analysis) e comunica com a ECU, a central de monitoramento que acompanha cada microinversor pelo app, por ZigBee criptografado. Isso quer dizer que você enxerga a geração módulo a par de módulos, identifica se alguma parte do sistema caiu e age antes de perder produção. Autoridade técnica com prova é isso: um equipamento eficiente, robusto, garantido e transparente no acompanhamento, por isso ele está na loja. Se quiser se aprofundar no porquê da tecnologia, veja as vantagens dos microinversores.
Homologação e conformidade: os dois caminhos passam?
Do ponto de vista de norma, não há vencedor: os dois caminhos atendem. Tanto o QT2-220 quanto o DS3 declaram conformidade com a ABNT NBR 16149:2013, a ABNT NBR 16150 e a Portaria INMETRO nº 140, de 21 de março de 2022, o conjunto exigido para conectar geração à rede no Brasil. O DS3 acrescenta ainda a Portaria nº 515, de 10 de novembro de 2023. Ambos trazem relé de proteção de segurança integrado, que garante o desligamento seguro em condição anormal de rede, e comunicam a geração via ECU por ZigBee criptografado.
A ressalva importante é que a conformidade do equipamento é condição necessária, mas não suficiente, para homologar. A distribuidora avalia o projeto como um todo, e é aí que o balanceamento volta a pesar no caminho DS3. Um conjunto de micros certificados, porém mal distribuídos entre as fases, pode esbarrar nos limites de desequilíbrio da concessionária no parecer de acesso. Com o QT2-220, por equilibrar as fases internamente, esse flanco fica coberto pelo próprio equipamento. Regras de compensação e faturamento da geração distribuída seguem a Lei 14.300/2022 e evoluem no tempo, então prazos e valores exatos devem ser confirmados na regra vigente com seu integrador.
Conclusão: qual arranjo trifásico escolher
Reduzindo à decisão: se o sistema tem porte para blocos de 4 módulos e o telhado é uniforme, o QT2-220 costuma vencer, 1900VA por unidade, menos cabeamento e, principalmente, balanceamento das três fases feito de fábrica, o que tira do projeto o erro mais comum. Se a potência é pequena, o telhado é fragmentado ou o sistema vai crescer aos poucos, o DS3 por fase dá a granularidade que o QT2 não tem, com blocos de 2 módulos e expansão módulo a módulo, a condição é repartir a potência real de forma parelha entre as fases.
Nos dois caminhos a conformidade está garantida (ABNT NBR 16149/16150 e Portaria 140/2022) e a proteção de rede é integrada. O que decide é o layout do telhado, o porte e quem vai cuidar do equilíbrio das fases. Escolhido com projeto correto, qualquer um dos dois entrega geração trifásica confiável e homologável, a diferença é quanta responsabilidade de balanceamento você quer transferir para o equipamento.
Conclusão
Trifásico com microinversor não é exceção nem gambiarra: são dois caminhos maduros e homologáveis. O QT2-220 resolve as três fases num único equipamento, 1900VA, 4 módulos em 2 MPPTs, 96,47% de eficiência de pico, IP67, 15 anos de garantia e balanceamento de fases interno, e por isso é a escolha mais à prova de erro em sistemas de porte com telhado uniforme. O DS3 por fase entrega granularidade e expansão módulo a módulo para telhados fragmentados, desde que o balanceamento seja bem feito. Nos dois casos a conformidade com as normas ABNT e a Portaria 140/2022 e a proteção de rede vêm de fábrica. Escolhido com projeto correto, você tem geração trifásica confiável, a diferença é quanto do balanceamento você quer que o equipamento faça por você.
Perguntas frequentes
Para um sistema trifásico é melhor QT2-220 ou vários DS3 por fase?+
Depende do porte e do telhado. O QT2-220 vence quando o sistema comporta blocos de 4 módulos e a cobertura é uniforme: entrega até 1900VA por unidade, usa menos cabeamento e já equilibra as três fases internamente, eliminando o erro de balanceamento humano. O DS3 por fase (até 1050VA no DS3-H, 2 módulos por unidade) vence quando a potência é pequena, o telhado é fragmentado ou o crescimento é gradual, mas exige repartir a potência de forma equilibrada entre as fases no projeto.
Como distribuo os DS3 entre as fases sem desbalancear?+
Na montagem trifásica, cada DS3 de 220V é ligado entre duas fases da rede (ligação fase-fase, FF). Para trifásico, você espalha as unidades entre os três pares de fase (R-S, S-T, T-R) buscando a menor diferença possível de kW entre as três fases. O que conta é a potência real de cada fase, não a contagem de micros, se os módulos tiverem potências diferentes, o balanceamento tem que olhar os watts efetivos. O número exato para o seu caso é dimensionamento com o integrador.
O que acontece se as fases ficarem desequilibradas?+
Na fase sobrecarregada a tensão tende a subir; se ultrapassar a faixa de operação (176V–246,4V no DS3), o relé de proteção de segurança integrado desliga o microinversor por segurança, você perde geração justamente no horário de mais sol. Além disso, a distribuidora pode reprovar a homologação por desequilíbrio acima dos limites. É problema de projeto, evitável, e não defeito do equipamento, com balanceamento correto (ou com o QT2-220, que equilibra internamente) não acontece.
Qual a diferença entre QT2-220 e QT2D e como sei se minha rede é 220V ou 380V?+
O QT2-220 é para rede trifásica de 220V (saída 220V, 3~) e o QT2D é a variante para redes de 380V. A escolha depende exclusivamente da tensão da sua rede trifásica, não é preferência. Confira o padrão de entrada, a conta de luz ou consulte a distribuidora antes de comprar; instalar o modelo de tensão errada não conecta. Se a rede é 220V trifásica, o QT2-220 é o equipamento.
Posso misturar módulos de potências diferentes nas fases usando DS3?+
Pode. Cada DS3-H tem 2 MPPTs independentes (um por módulo, faixa de módulo de 330Wp a 660Wp+), então placas de potências diferentes convivem sem uma prejudicar a outra. O cuidado é de balanceamento: módulos diferentes mudam o kW gerado em cada fase, então o equilíbrio deve ser calculado pela potência real de cada fase, e não pela quantidade de microinversores. Duas fases com o mesmo número de micros podem estar desequilibradas se os módulos forem diferentes.
Os dois caminhos atendem à Portaria INMETRO 140 e às normas para homologar?+
Sim. Tanto o QT2-220 quanto o DS3 declaram conformidade com a ABNT NBR 16149:2013, a ABNT NBR 16150 e a Portaria INMETRO nº 140/2022 (o DS3 também com a Portaria nº 515/2023), e ambos têm relé de proteção de segurança integrado. Vale lembrar que a homologação avalia o projeto inteiro: com DS3, o balanceamento correto das fases é parte do que a distribuidora analisa no parecer de acesso.
