Sobredimensionar painel no microinversor: DS3-H e HMS-2250

Existe uma pergunta que aparece toda semana de quem vai montar um sistema solar: "quantos módulos eu ponho nesse microinversor?". A pergunta parece certa, mas está incompleta. O limite do sobredimensionamento não é 'quantos módulos', e sim quantos watts de pico o microinversor aceita antes de cortar energia, o famoso clipping, que é quando o excesso gerado ao meio-dia simplesmente não passa pela saída do aparelho e se perde. Quem raciocina em número de painéis erra a conta; quem raciocina em potência de saída acerta.

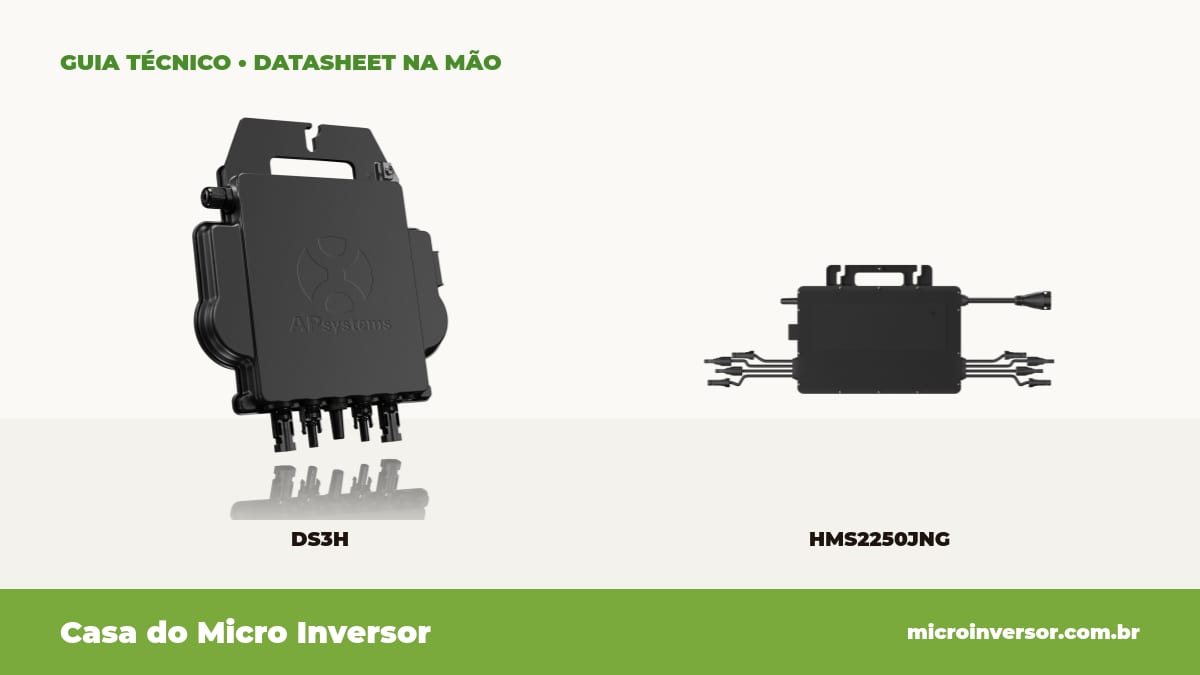

Com a ficha técnica do DS3-H e do HMS-2250 na mão, dá pra mostrar isso com precisão. O DS3-H entrega no máximo 1050 VA de saída e o HMS-2250 entrega 2250 VA, e é esse teto de VA (a potência que o micro consegue de fato jogar na rede) que manda na conta, não a etiqueta somada dos painéis. Na prática, relações entre a potência de pico dos módulos e a saída do micro (a chamada relação DC/AC) em torno de 1,2 a 1,3 aproveitam melhor as horas fracas do dia com perda mínima no pico. Acima disso, o painel extra tende a virar desperdício.

Antes de qualquer coisa, um aviso direto: o número exato, quanto você ganha e quanto perde por ano, depende dos módulos escolhidos e da irradiação do seu telhado, e só se fecha com simulação do local. O que este guia faz é dar a régua certa de leitura da ficha, pra você entender onde o oversizing paga e onde vira dinheiro jogado fora.

A conta certa não é 'quantos módulos': é quantos watts de pico o micro aceita

O microinversor não tem um cofre onde cabem "X módulos". O que ele tem é um teto de saída em VA (volt-ampère), a potência máxima que ele consegue converter e entregar na rede de forma contínua. No DS3-H esse teto é 1050 VA; no HMS-2250, 2250 VA. Toda a decisão de sobredimensionar gira em torno desse número. Se você pensa em módulos, está contando a coisa errada; se pensa em watts de saída, está olhando para o freio real.

Por que o vendedor de kit fala em módulos e não em watts? Porque "kit de 4 painéis" é fácil de anunciar e vender, e porque contar peça é mais simples do que explicar potência de pico (Wp, a potência que o módulo entrega em condição ideal de laboratório, a etiqueta do painel). O problema é que um módulo de 450 Wp e um de 660 Wp são "um módulo" cada, mas mudam completamente a conta de sobredimensionamento. Dois painéis de 660 Wp pesam muito mais sobre o micro do que dois de 450 Wp, e o teto de VA de saída é exatamente o mesmo nos dois casos.

Aqui entra uma distinção que confunde muita gente: VA versus W. Para o dia a dia, trate o VA de saída como o número que você não pode furar, é o teto onde começa o clipping. Sobredimensionar (oversizing) é, de propósito, pendurar mais potência de pico de painel do que o micro entrega no máximo de saída, para colher mais energia nas horas fracas do dia. É uma técnica legítima e boa, desde que você saiba onde está o teto. E o teto está na ficha, não no número de módulos.

Relação DC/AC e clipping: o que acontece ao meio-dia

Dois conceitos resolvem quase tudo aqui. O primeiro é a relação DC/AC (também chamada de inverter loading ratio, ou fator de sobredimensionamento): é a potência de pico dos módulos em corrente contínua dividida pela potência máxima de saída do micro em corrente alternada. Uma relação de 1,2 significa que você tem 20% mais painel do que o micro entrega no máximo. O segundo é o clipping: quando, num instante de céu limpo, os módulos geram mais do que os 1050 ou 2250 VA que o micro consegue converter, o excedente não passa, é cortado e perdido. O micro não força, não esquenta além do normal; ele simplesmente trava no seu teto.

Aqui está o pulo do gato: um módulo quase nunca entrega o Wp da etiqueta. Aquela potência é medida em STC (condição padrão de teste, sol de 1000 W/m² e célula a 25 °C, um cenário de laboratório). No telhado real, na maior parte do ano, o painel gera abaixo disso: sol de manhã e fim de tarde, nuvens, sujeira e, principalmente, calor. É por isso que sobrar painel em relação ao micro não é defeito, é estratégia. Nas horas fracas, o painel a mais preenche a saída do micro que de outro modo ficaria ociosa.

E o calor brasileiro joga a favor do oversizing por causa do coeficiente de temperatura: painel esquentou, gera menos. Um módulo a 60 °C de telhado entrega bem abaixo do seu Wp de placa. Colocar um pouco mais de painel em cima do micro compensa exatamente essa perda térmica, mantendo a saída cheia por mais horas. O clipping ao meio-dia, nesse cenário, é o preço pequeno que se paga por colher muito mais energia no resto do dia, e é por isso que uma relação DC/AC moderada, na faixa de 1,2 a 1,3, costuma ser o ponto doce.

Quanto de painel o DS3-H aceita de verdade

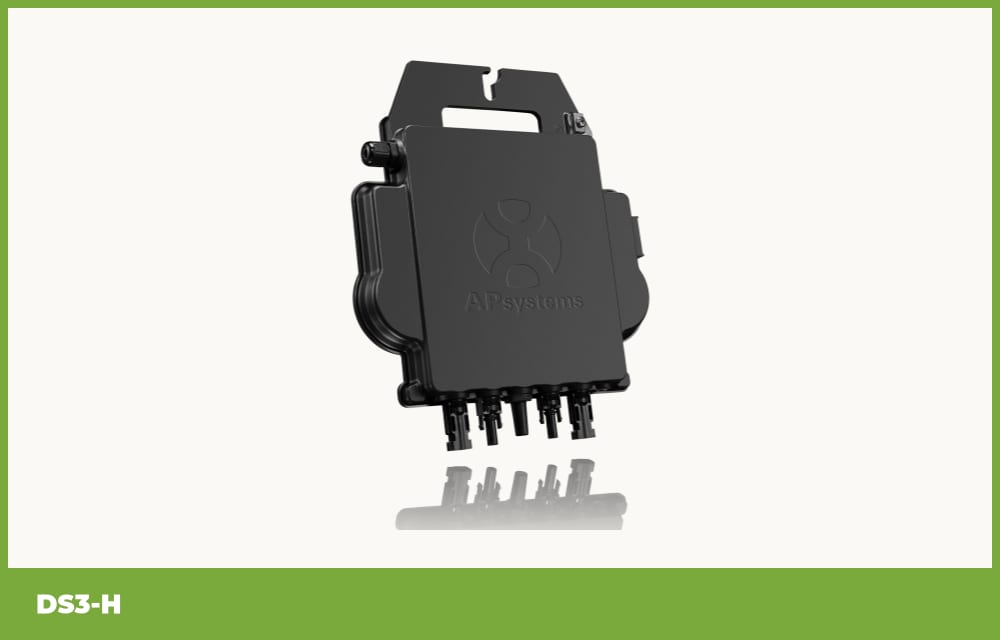

A ficha do DS3-H é clara em dois números que definem tudo: potência máxima contínua de saída de 1050 VA e faixa recomendada de módulo de 330 Wp a 660 Wp+, com o micro conectando 2 módulos em 2 MPPT independentes (o MPPT é o rastreador que extrai o máximo de cada painel; "independentes" significa que cada painel trabalha por conta própria). Se você seguir a própria faixa da APsystems até o topo, 660 Wp+ por módulo × 2 ≈ 1320 Wp de pico sobre 1050 VA de saída,, chega a uma relação DC/AC em torno de 1,25. Vale registrar com honestidade: esse 1,25 é derivado das faixas do datasheet, não um número de DC/AC estampado na ficha como limite de fábrica.

Respondendo à dúvida mais comum: cabe módulo de 600 W ou 660 W no DS3-H? Cabe, sim, 660 Wp+ está dentro da faixa recomendada. Dois painéis nessa faixa deixam você numa relação DC/AC bem aproveitada, de cerca de 1,14 com módulos de 600 Wp a cerca de 1,26 com 660 Wp. O clipping ao meio-dia existe, mas é pequeno, porque na maior parte do dia esse mesmo painel entrega abaixo do Wp de etiqueta e enche a saída do micro justamente nas horas em que, sem o oversizing, sobraria capacidade ociosa.

Mas potência não é o único freio, e é aqui que muita conta de kit tropeça. O DS3-H aceita no máximo 20 A por entrada (20 A × 2), e a Isc (corrente de curto-circuito, a corrente máxima que o módulo pode mandar) de cada painel precisa caber nesse limite. Um módulo pode "fechar" na potência e ainda assim não ser compatível se a Isc dele estourar os 20 A por canal. Então a checagem do DS3-H é dupla: o Wp está dentro de 330–660 Wp+? E a Isc do módulo respeita os 20 A por entrada? Só quando as duas respostas são "sim" é que o módulo serve.

Quanto de painel o HMS-2250 aceita de verdade

O HMS-2250 joga na mesma lógica, em outra escala. A ficha traz saída máxima contínua de 2250 VA em configuração quad-painel, 4 módulos por micro, com potência de módulo recomendada de 450 a 750+ W. Seguindo a faixa até o topo, 750+ W × 4 ≈ 3000 Wp de pico sobre 2250 VA de saída,, você chega a uma relação DC/AC em torno de 1,3. De novo, sendo transparente: esse 1,3 é calculado a partir das faixas do datasheet, não um teto de DC/AC declarado na ficha.

Vale a pena, então, colocar 4 módulos de 750 W no HMS-2250, ou é desperdício? Os 750 W+ estão dentro da faixa recomendada, então a montagem é legítima. A relação DC/AC resultante (~1,3) fica no limite superior do que costuma compensar: você aproveita muito bem as manhãs, os fins de tarde e os dias nublados, e paga com algum clipping nas poucas horas de sol forte em torno do meio-dia. Se aproveita ou desperdiça depende da irradiação do seu local, quanto mais horas de pico intenso a região tiver, mais tempo o micro passa cortando; quanto mais o clima puxa para irradiância parcial e calor, mais o painel extra rende.

E o HMS-2250 tem uma folga que ajuda muito nessa conta: corrente de entrada em corrente contínua de até 18 A por canal (4 × 18 A), acima dos 12 a 15 A típicos de concorrentes, com corrente de curto-circuito máxima de 4 × 25 A. Na prática, isso significa que os módulos modernos de alta corrente, os de célula grande, de 182 mm e 210 mm, na faixa dos 475 W+, cabem com folga em vez de esbarrarem no limite de entrada. Mesmo aqui, a regra vale: confira que a Isc do módulo respeita os 18 A por canal antes de fechar.

Até onde o oversizing paga: e onde vira desperdício

O coração da decisão é uma curva de retorno decrescente. Os primeiros watts de painel a mais sobre o micro rendem muito: enchem a saída nas horas em que ela sobraria e transformam manhã, tarde e dias fracos em geração cheia. Mas cada watt adicional acima disso rende um pouco menos, porque passa a colher energia só em janelas cada vez mais estreitas, até chegar num ponto em que o painel extra praticamente só existe para ser cortado ao meio-dia. É aí que o oversizing deixa de ser inteligência e vira módulo pago que nunca converte.

Onde o painel extra ainda gera receita? Justamente nas pontas do dia e nos dias de céu carregado, que, somados ao longo do ano, são a maior parte do tempo. E aqui a arquitetura dos dois micros ajuda: o DS3-H tem 2 MPPT independentes, um para cada módulo, então um painel mais fraco não arrasta o outro para baixo; o HMS-2250 tem 2 MPPT para os 4 módulos (cada rastreador cuida de um par), o que já divide o sistema em blocos independentes em vez de deixar tudo pendurado num único rastreador central. Nos dois casos, o painel adicional trabalha de forma mais eficiente do que trabalharia num arranjo em que todos os módulos dependem de um só rastreador.

Agora a pergunta que todo mundo quer cravar: "quanto eu perco por ano com o clipping?". A resposta direta é que isso exige simulação da sua irradiação. A perda anual por clipping em sistemas moderadamente sobredimensionados costuma ser pequena, porque o corte só acontece nas poucas horas de céu limpo em torno do meio-dia solar, mas o valor exato depende dos módulos, da orientação do telhado, do sombreamento e da série de irradiação da sua cidade. Qualquer percentual fechado dito sem simular o seu caso é chute. O caminho certo é rodar a simulação com os dados reais do local antes de escolher o grau de oversizing, e é exatamente por isso que este guia dá a régua, não um número mágico.

Sobredimensionar queima o micro ou tira a garantia?

Essa é a ansiedade número um, e a ficha responde com tranquilidade. O clipping é operação normal, não estresse. Quando os módulos geram mais do que o micro entrega, o aparelho simplesmente limita a saída no seu teto de VA de forma segura e contínua; ele foi projetado para trabalhar assim o dia inteiro, todos os dias. Não é sobrecarga, não é sofrimento do equipamento, é o comportamento esperado de um micro bem dimensionado num sistema com oversizing. Sobredimensionar o painel dentro da faixa recomendada pelo fabricante não danifica o microinversor.

O que realmente pode causar problema não é a potência de pico em si, e sim furar os limites elétricos da ficha. No DS3-H, a tensão máxima de entrada é 60 V; no HMS-2250, 65 V. Passar disso é problema de verdade. Do mesmo jeito, a corrente: 20 A por entrada no DS3-H, 18 A por canal no HMS-2250, e a Isc (corrente de curto-circuito) do módulo tem que caber nesses valores. Um módulo cuja tensão de entrada ou cuja corrente de curto-circuito estoure esses tetos está fora de especificação, e é aí, não no clipping ao meio-dia, que a montagem sai do que o fabricante projetou para operar com segurança.

E a robustez que sustenta tudo isso está na própria ficha: proteção IP67 (vedado contra água e poeira, para viver ao ar livre no telhado), faixa de temperatura ambiente de operação de -40 °C a +65 °C, refrigeração por convecção natural sem ventoinhas (menos peça para falhar) e garantia de 15 anos padrão, com opção de 25 anos, no DS3-H. Sobre a garantia em si: a ficha não associa o sobredimensionamento dentro da faixa à perda de cobertura, o que ela indica para o acompanhamento é o monitoramento pelo sistema EMA (a análise de gestão de energia que acompanha cada micro). Um fabricante não estende garantia a 15 ou 25 anos para um aparelho que sofre no uso normal. O clipping é rotina; os tetos de tensão e corrente é que são a linha vermelha.

Por que DS3-H e HMS-2250 lidam bem com painel forte

Aqui o elogio vem com prova de ficha, não com adjetivo. O primeiro trunfo é o rastreamento dividido em blocos independentes. O DS3-H tem 2 MPPT independentes, um para cada painel: cada módulo busca sozinho o seu ponto de máxima geração, e sombra, sujeira ou um painel mais fraco não puxam o vizinho para baixo. O HMS-2250 tem 2 MPPT para os 4 módulos, cada rastreador cuida de um par,, o que já parte o sistema em dois blocos independentes em vez de deixar tudo dependente de um único rastreador central. Em um sistema com oversizing, essa arquitetura é o que faz o painel extra render, porque a geração é resolvida em grupos menores, sem um gargalo único para todo o sistema.

O segundo trunfo é a folga de corrente e a eficiência. O HMS-2250 aceita até 18 A de corrente de entrada por canal, acima dos 12 a 15 A comuns em concorrentes,, o que abraça os módulos modernos de célula grande e alta corrente sem apertar. E a conversão é enxuta: o DS3-H tem eficiência máxima de 96,5% e eficiência nominal do rastreamento (MPPT) de 99,5%; o HMS-2250 chega a 99,80% de eficiência nominal de MPPT. Traduzindo: quase toda a energia que o painel produz nas horas normais atravessa o micro e vira crédito, o que sobra e é cortado fica só nos picos de meio-dia, como já vimos.

Some a isso a proteção IP67 para encarar chuva e poeira no telhado, a refrigeração por convecção natural (sem ventoinhas, que são o ponto clássico de desgaste) e as garantias longas, e o quadro fica claro: esses microinversores foram feitos para os módulos de 550 a 750 W+ que dominam o mercado hoje. Não é que eles "aguentem" painel forte, eles foram projetados justamente para tirar proveito dele. Por isso são os que a Casa do Micro Inversor recomenda para quem quer sobredimensionar com segurança.

Como escolher o módulo certo para cada micro (checklist)

Depois de toda a teoria, a decisão cabe num checklist de 4 passos. Passo 1, olhe o teto de saída: 1050 VA no DS3-H, 2250 VA no HMS-2250. É esse número que define quanto painel faz sentido pendurar. Passo 2, confira a faixa de módulo: 330 a 660 Wp+ (2 módulos) no DS3-H; 450 a 750+ W (4 módulos) no HMS-2250. O Wp do painel tem que estar dentro dela. Passo 3, cheque os limites elétricos: tensão máxima de entrada (60 V no DS3-H, 65 V no HMS-2250) e Isc por canal (20 A no DS3-H, 18 A no HMS-2250). Passo 4, mire uma relação DC/AC moderada, algo em torno de 1,2 a 1,3, e valide o ganho por simulação da sua irradiação.

O veredito, sem rodeio: o oversizing vale a pena quando fica dentro da faixa do fabricante e mira uma relação DC/AC moderada, aí ele colhe energia nas horas fracas com clipping pequeno no pico, e o painel extra se paga. Deixa de valer quando é empurrado muito além disso só para "ter mais painel", porque o excedente vira corte permanente ao meio-dia: módulo comprado que não converte. E nunca vale quando fura tensão ou corrente da ficha, aí não é oversizing, é montagem fora de especificação. Entre os dois extremos está o ponto certo, e ele é numérico: sai da ficha e da simulação do seu telhado, não do palpite do vendedor.

Se quiser aprofundar a leitura por número de painéis, vale conferir o guia de quantos módulos cada microinversor aceita (DS3D, DS3H, QT2, QT2D); para entender por que o rastreamento por módulo muda o jogo, veja as vantagens do microinversor com MPPT por módulo; e se a dúvida for entre modelos, há o comparativo entre o HMS-2250 e o QT2-220 trifásico. Para quem se preocupa com o telhado, vale também o que muda na segurança elétrica do telhado com microinversor.

Conclusão

Sobredimensionar não é sobre coragem de "botar mais painel", é sobre ler a ficha certa. O teto de saída (1050 VA no DS3-H, 2250 VA no HMS-2250), a faixa de módulo e os limites de tensão e corrente dizem exatamente até onde o oversizing colhe energia e onde ele começa a jogar dinheiro fora. Feita a conta pela ficha e mirando uma relação DC/AC moderada, esses dois microinversores brilham: rastreamento independente que divide a geração em blocos (2 MPPT por módulo no DS3-H, 2 MPPT para os 4 módulos no HMS-2250), folga de corrente para os módulos modernos de alta potência, eficiência de rastreamento de 99,5% a 99,80%, proteção IP67 e garantias que chegam a 25 anos.

Esse é o tipo de decisão em que um pouco de leitura de datasheet vale mais do que qualquer promessa de kit. Escolha o módulo pela faixa, respeite tensão e corrente, mire o ponto doce de DC/AC, e valide o ganho com uma simulação do seu telhado. Feito assim, o painel extra vira mais energia colhida, não mais peça parada.
