ECU-C: injeção zero e limitação de exportação real?
Sem repetir o marketing de 'injeção zero': o que a ECU-C consegue segurar de exportação (e o que ela não faz) direto pela ficha técnica.
Resposta direta
Sim: a ECU-C é a única ECU da linha APsystems com medição integrada e função de Exportação Zero. Ela lê a produção FV e o consumo líquido da rede por TCs e reduz dinamicamente, em tempo real, a potência dos microinversores DS3/QT2 para segurar a injeção no limite que você definir (inclusive 0 W), sem precisar de bateria. As ressalvas vêm da própria ficha: a função Exportação Zero funciona apenas em sistemas monofásicos e trifásicos (não em bifásico), exige TCs da própria APsystems, e o excedente que deixa de ser exportado é simplesmente não gerado. Quem quer aproveitá-lo precisa de bateria ou de acionar cargas.
Com a conta de luz mudando de lógica, uma dúvida virou recorrente: dá para configurar o sistema solar para não jogar energia de volta na rede e consumir tudo dentro de casa? A resposta curta é sim, e quem entrega isso na linha da APsystems é a ECU-C.

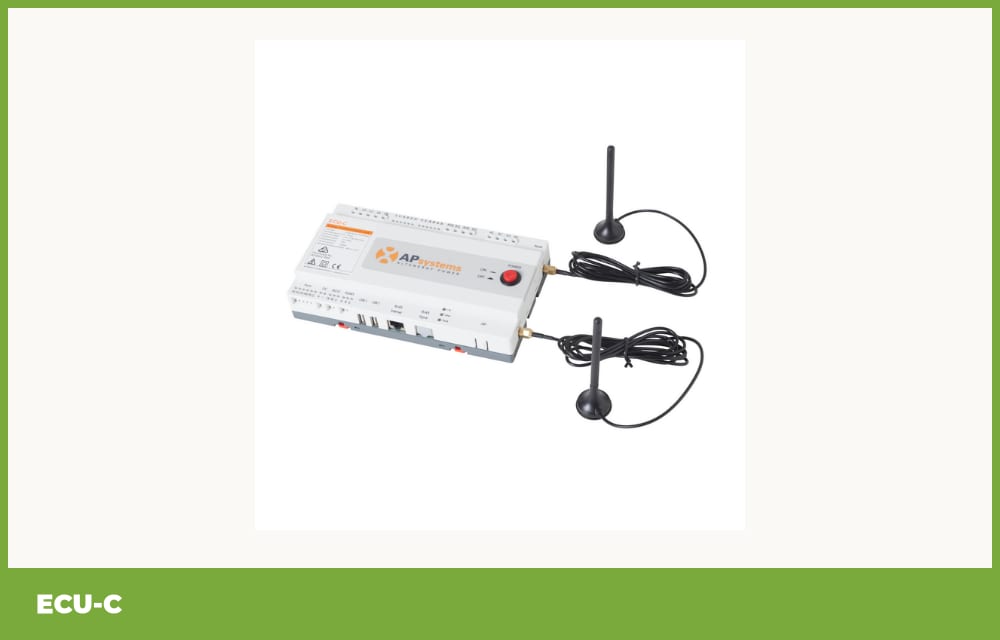

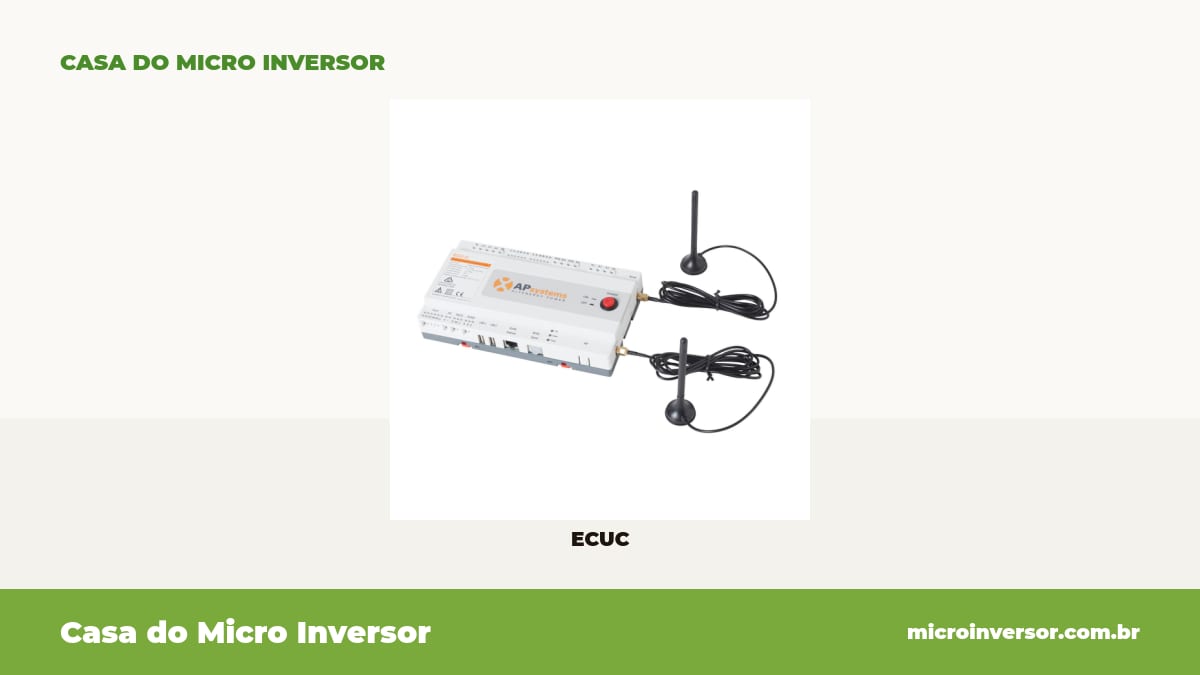

A ECU-C é a ECU (a central de comunicação que coleta os dados dos microinversores e conversa com a plataforma na nuvem, a EMA) da linha que reúne medição de energia integrada e função de Exportação Zero. Ela lê a produção solar e o consumo líquido da rede por meio de TCs (transformadores de corrente, sensores tipo 'grampo' que abraçam o fio e medem a corrente) e reduz dinamicamente, em tempo real, a potência dos microinversores das famílias DS3 e QT2 para segurar a injeção no limite que você definir, inclusive em 0 W, sem precisar de bateria.
Agora as ressalvas, todas vindas da própria ficha, sem promessa exagerada: a função Exportação Zero opera apenas em sistemas monofásicos e trifásicos (não em bifásico), depende de TCs instalados para medir e (o ponto mais importante de honestidade) o excedente que deixa de ser exportado é simplesmente não gerado. Quem quer aproveitar essa sobra, e não só evitar exportá-la, precisa de bateria ou de acionar cargas. É isso que este artigo destrincha.
Por que limitar a exportação virou pauta: o Fio B mudou a conta
Por anos, o raciocínio do solar residencial no Brasil foi simples: você exporta o excedente durante o dia, acumula crédito e recompra da rede à noite, num sistema de compensação que estruturou a geração distribuída no país. Enquanto esse crédito valia praticamente o mesmo que a energia consumida, exportar era ótimo: a rede funcionava como uma 'bateria virtual' de graça.
A Lei 14.300, de 2022, mudou a lógica. Ela introduziu a cobrança gradual e crescente do chamado Fio B (a parte da tarifa que remunera o uso da rede de distribuição) também sobre a energia que você injeta. Traduzindo: a cada ano, o crédito da energia exportada tende a valer progressivamente menos do que a energia que você consome na hora. O modelo 'exporta barato, recompra caro' foi perdendo vantagem.
É daí que nasce o interesse pelo autoconsumo instantâneo: usar a energia solar no mesmo momento em que ela é gerada, sem passar pela rede. E, num degrau adiante, pelo controle da injeção: se o crédito exportado rende cada vez menos, faz sentido segurar essa energia dentro de casa. Há ainda um segundo motivo, técnico: algumas distribuidoras, em certas condições de conexão, podem restringir ou não permitir a exportação de excedente. Nesses casos, limitar ou zerar a injeção deixa de ser escolha econômica e vira requisito da conexão, algo a confirmar sempre no parecer de acesso da sua distribuidora.
Injeção zero, limite de exportação e curtailment: não é tudo a mesma coisa
Antes de olhar a ECU-C, vale separar três termos que o marketing costuma embaralhar. Injeção zero (ou exportação zero) é regular o sistema para não jogar nada de volta na rede: tudo que se gera é consumido no mesmo instante, dentro da casa ou da empresa. Já o limite de exportação (power export limit) é a versão parcial disso: o sistema pode exportar até um teto que você define (por exemplo, no máximo 2 kW) e segura o resto. A injeção zero é, portanto, um caso particular do limite de exportação, com o teto ajustado em 0 W.
O terceiro conceito é o que realmente importa entender, porque é onde mora o custo escondido: o curtailment, ou redução de produção. Para não exportar, um sistema sem bateria não guarda a sobra em lugar nenhum: ele simplesmente produz menos naquele instante. A energia que ultrapassaria o consumo não é gerada. Não é armazenada para depois; ela deixa de existir.
Essa distinção muda tudo na hora de avaliar se compensa. Injeção zero por curtailment não é 'energia de graça guardada': é energia que você abriu mão de gerar para não pagar o custo de exportá-la barato. Só faz sentido quando o valor de exportar está baixo (Fio B alto, crédito pouco vantajoso) ou quando a exportação é proibida. Fora desses cenários, deslocar consumo para o horário de sol ou armazenar em bateria costuma render mais. Guardar essa diferença é o que separa uma decisão informada de comprar 'injeção zero' pelo nome.
O que a ECU-C realmente faz pela ficha: medição + Exportação Zero
Aqui está o núcleo. A ECU-C não é uma ECU de monitoramento comum: ela tem medição de energia integrada. Pela ficha, ela mede a produção solar, o consumo da carga e a importação/exportação da rede por meio de TCs, os transformadores de corrente que se instalam em torno dos fios, no lado da produção e no lado da rede. É assim que ela sabe, a cada instante, quanto o sistema está gerando e quanto está indo ou vindo da rede. Sem TC instalado, essa função de medição e limite de exportação simplesmente não opera: o TC é a base de tudo.
A precisão declarada no datasheet é de ±0,5% na medição da produção solar via TC e ±2,5% no monitoramento de consumo via TC. Um ponto de honestidade: essa é uma medição para controle e monitoramento, não uma medição fiscal de faturamento (a que a distribuidora usa para cobrar). Serve exatamente ao propósito de regular a injeção com boa margem, que é o que interessa aqui.
Com esses dados em mãos, a ECU-C ativa a função Exportação Zero (habilitada remotamente pela plataforma EMA, na conta do instalador) e faz curtailment de verdade, em tempo real, não um liga/desliga bruto. O exemplo do próprio guia é claro: com o limite ajustado em 0, se a carga da casa é de 3 kW e o sistema tem capacidade para 8 kW, os microinversores das famílias DS3 e QT2 reduzem a produção para cerca de 3 kW, acompanhando o consumo. Se a carga sobe para 10 kW e a produção máxima é de 8 kW, eles voltam a operar a 100%, porque tudo que geram está sendo consumido. O ajuste é dinâmico: conforme a demanda da casa muda ao longo do dia, a produção sobe e desce junto, sempre mirando o limite que você configurou (0 W ou qualquer teto parcial).
A ECU da linha com medição e controle de energia integrados
É aqui que a ECU-C se separa das demais ECUs da APsystems, e vale enaltecê-la com a prova na mão. Dentro da linha, ela é a que integra, num único gateway, o hardware de medição de energia por TC e um relé interno para controle. As ECUs de monitoramento simples da família acompanham a geração dos microinversores e enviam para o app, mas não trazem esse conjunto de medição por TC nem o relé de controle, ou seja, não fazem limite de exportação por conta própria. Isso não é opinião de marketing: é o que a diferença de hardware permite.
O relé interno é a peça que transforma a ECU-C de 'medidor' em 'controlador'. Pela ficha, ela tem um driver de relé capaz de comandar uma contatora ou relé externo (um interruptor acionado eletricamente) e uma entrada digital para conectar um dispositivo de controle externo. Combinada com a medição de ±0,5% na produção, é essa dupla (medir com precisão e agir sobre o circuito) que viabiliza tanto a Exportação Zero quanto o acionamento de cargas que veremos adiante.
O resto da ficha reforça que é um equipamento de sistema sério, não um acessório frágil. A ECU-C comunica com os microinversores por ZigBee 2.4 GHz (um rádio de curto alcance para automação) e suporta até 100 microinversores num mesmo sistema: dá conta de instalações residenciais e comerciais robustas. Ela atende redes monofásicas e trifásicas, consome apenas 3 W (o próprio gateway gasta pouquíssimo), tem resfriamento por convecção natural, sem ventoinhas para dar defeito, e vem com 3 anos de garantia padrão. Grau de proteção IP20 significa uso interno (indoor), então ela mora dentro do quadro/abrigo, não exposta ao tempo.
Dá pra consumir tudo em casa sem bateria? O que a exportação zero descarta
Aqui entra a honestidade que o marketing costuma pular. Sim, a ECU-C sozinha faz injeção zero sem nenhuma bateria: ela regula a produção para casar com o consumo. Mas isso tem um preço que precisa estar claro: nos momentos em que sobra sol e a casa está consumindo pouco, o excedente que não vai para a rede também não é guardado. Ele deixa de ser gerado. Você não está 'economizando' essa energia; está abrindo mão dela para não exportá-la barato. Para muitos perfis, isso ainda compensa; mas é preciso saber que é esse o trade-off.
A ECU-C oferece uma saída inteligente para reduzir esse desperdício sem bateria: a função de Controle de Energia Redundante. Quando a exportação para a rede excede um valor configurado, o relé interno aciona uma contatora externa e liga uma carga: um aquecedor de água elétrico, uma bomba de piscina, algo que 'absorva' aquela sobra útilmente. Em vez de simplesmente cortar a produção, o sistema transforma o excedente em água quente ou piscina filtrada, aumentando o autoconsumo. Um detalhe da ficha: essa função específica de acionamento de carga opera apenas em monofásico.
E onde a bateria compensa? Quando o seu excedente é grande e recorrente, e você quer usá-lo à noite, não apenas evitar exportá-lo de dia. A bateria guarda o que o curtailment jogaria fora e devolve no horário de pico, quando a energia da rede está mais cara. A regra prática: se a sua sobra é modesta e cabe em cargas que você já usaria de dia (aquecimento, bomba, ar-condicionado no calor), a ECU-C com relé resolve sem bateria. Se a sobra é volumosa e o consumo é majoritariamente noturno, a bateria passa a fazer sentido econômico. A bateria é opcional, não pré-requisito, e a decisão vem do seu perfil de consumo, não de uma regra única. Se estiver avaliando o caminho do armazenamento, vale entender antes quanto dura uma bateria de lítio solar.
Compatibilidade real: bifásico, TCs e nº de microinversores
Este é o ponto de honestidade mais importante do artigo, e vem direto da ficha: a função Exportação Zero NÃO é compatível com sistemas bifásicos. Ela funciona apenas em monofásico e trifásico. Se o seu padrão de entrada é bifásico (muito comum no Brasil, com duas fases entre si a 220 V, fase-fase), a função de exportação zero da ECU-C não vai operar como nos exemplos acima. Antes de contar com essa função, confirme qual é o padrão de entrada da sua unidade consumidora; é a primeira coisa a verificar, porque muda a resposta de sim para não. O documento da APsystems descreve a exclusão como 'split-phase' (duas fases), a mesma família de ligação do nosso bifásico 127/220 V; trate a função como indisponível nesse padrão até a APsystems Brasil confirmar o contrário por escrito.
O segundo ponto de compatibilidade são os TCs, os transformadores de corrente que a ECU-C usa para medir. Como já vimos, sem TC instalado a função de medição e limite de exportação não opera: eles são a base do sistema e precisam ser previstos no projeto, no lado da produção e no lado da rede. O guia técnico da APsystems é claro sobre a quantidade: num sistema monofásico são 2 TCs (um na produção, um na rede); num trifásico, 6 TCs (um por fase em cada lado). A APsystems fornece TCs de 80 A e de 200 A, escolhidos pela corrente do seu sistema, e exige TCs da própria marca: outros fabricantes, mesmo com especificação parecida, não são reconhecidos. Na loja eles são vendidos à parte (TC-80A e TC-200A). Vale a ressalva coerente com o parágrafo anterior: mesmo que o hardware de medição enxergue um sistema bifásico, é a função de exportação zero que não é homologada para esse padrão.

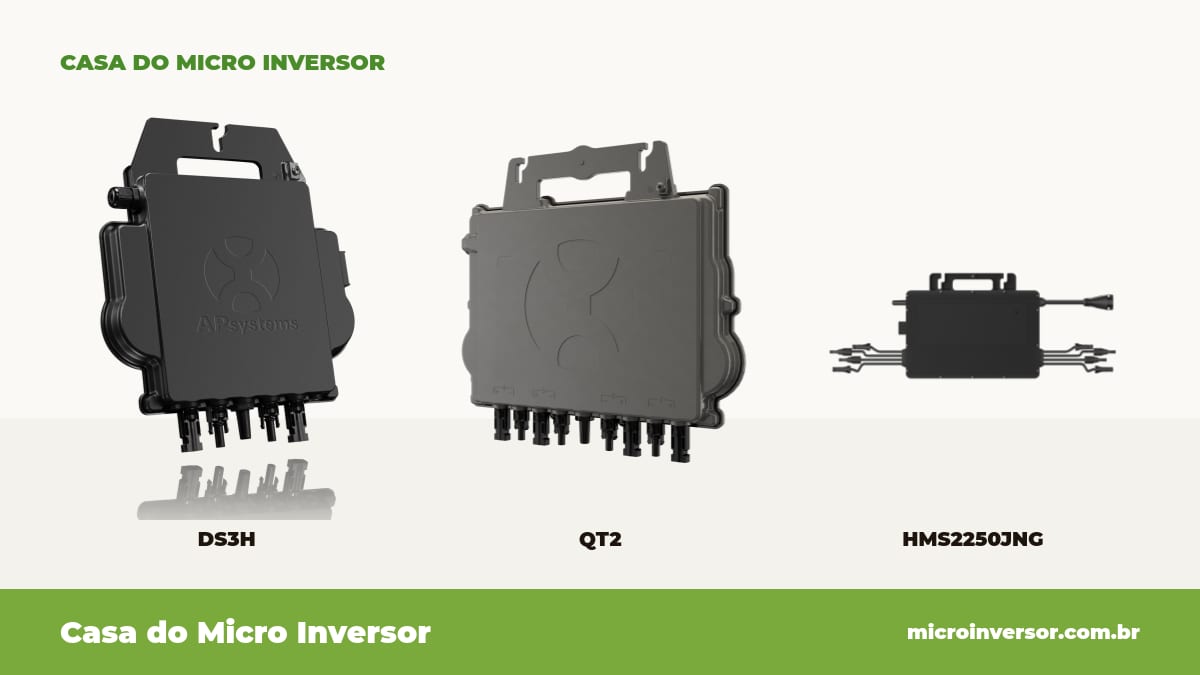

Do lado dos microinversores, a compatibilidade é ampla: a ECU-C controla as famílias DS3 e QT2 e suporta até 100 unidades no mesmo sistema, o que cobre desde a residência até instalações comerciais de bom porte. Se você ainda está dimensionando o arranjo, ajuda saber de antemão quantos módulos cada microinversor DS3D, DS3H, QT2 e QT2D aceita. Isso define quantas unidades entram na conta e como elas se distribuem no telhado.
Vale a pena com o Fio B? Limitar exportação vs. exportar e recomprar
Fechando o raciocínio econômico, sem inventar número que não está na ficha. A lógica é direcional: à medida que o Fio B encarece a energia injetada, o valor de exportar cai. Quando exportar rende pouco, deslocar o consumo para o horário de sol e acionar cargas com o excedente tende a valer mais do que jogar essa energia na rede por um crédito cada vez mais magro e recomprá-la cara depois. É exatamente esse movimento que a ECU-C habilita.
Na prática, o relé interno faz o excedente trabalhar para você. Em vez de exportar 2 ou 3 kW de sobra ao meio-dia, a ECU-C liga o aquecedor de água ou a bomba da piscina naquele instante. Você 'estoca' a sobra em água quente e em piscina filtrada (coisas que consumiria de qualquer jeito) e evita tanto a exportação desvalorizada quanto a recompra à noite. É autoconsumo instantâneo aplicado com automação, não força de vontade de ficar ligando aparelho na mão.
Quando limitar exportação faz sentido para você? Três situações claras: sua distribuidora restringe ou proíbe a injeção (aí vira requisito, não opção); o Fio B na sua tarifa já corroeu bastante o valor do crédito exportado; ou você tem cargas que casam bem com o horário de sol para absorver a sobra. A decisão financeira deve ser ancorada nos seus próprios dados (sua tarifa, seu perfil de consumo, seu parecer de acesso), e não numa promessa genérica. A ECU-C te dá a ferramenta; a conta é sua e do seu instalador.
Resumo: quando a ECU-C entrega injeção zero (e quando precisa de bateria)
Para consolidar de forma escaneável, o que a ECU-C consegue: medir produção, consumo e fluxo da rede por TC (±0,5% na produção, ±2,5% no consumo); limitar a exportação a qualquer teto, inclusive 0 W; reduzir a produção das famílias DS3 e QT2 dinamicamente, em tempo real, para casar com o consumo; acionar cargas (aquecedor, bomba) pelo relé interno quando sobra energia; tudo isso sem bateria, em sistemas monofásicos e trifásicos, com até 100 microinversores e 3 anos de garantia.
E o que ela não faz ou não substitui: não funciona a função de exportação zero em bifásico; não guarda a energia excedente: o que não é consumido na hora, sem bateria, deixa de ser gerado; não dispensa os TCs (sem eles, a medição e o limite de exportação não funcionam); e não é medição fiscal de faturamento. Para aproveitar o excedente à noite, e não apenas evitar exportá-lo, é a bateria que entra. Vale também entender o que muda na segurança elétrica do telhado com microinversor ao planejar o conjunto.
A leitura final é simples: a ECU-C é um gateway maduro e específico para quem quer controle de energia de verdade num sistema com microinversores APsystems. Ela cumpre o que a ficha promete, com números verificáveis, e é justamente por isso que dá para recomendá-la sem exagero. O próximo passo é confirmar o seu padrão de entrada e o seu perfil de consumo com um instalador, e ver a ECU-C junto dos microinversores compatíveis.
Conclusão
A ECU-C não é 'injeção zero mágica', é uma coisa melhor e mais direta: um gateway com medição de energia por TC (±0,5% na produção) e relé interno que reduz a produção das famílias DS3 e QT2 em tempo real para segurar a injeção no limite que você definir, aciona cargas com o excedente e suporta até 100 microinversores, com 3 anos de garantia. As ressalvas (não funciona em bifásico, depende de TCs instalados para medir, e sem bateria o excedente não é guardado) também vêm da ficha, e é justamente essa clareza que dá segurança para recomendá-la.
Se você quer controlar de verdade o que vai para a rede num sistema APsystems, ela é a peça certa. Confirme o seu padrão de entrada e o seu perfil de consumo, e o resto a ficha entrega.
Perguntas frequentes
A ECU-C garante injeção zero de verdade, ou ainda escapa energia para a rede?+
Ela ajusta a produção dos microinversores dinamicamente, em tempo real, para o limite que você definir (0 W inclusive), com medição de ±0,5% na produção e ±2,5% no consumo via TC. Na prática, segura a injeção com boa margem. Honestamente: qualquer sistema de exportação zero tem um tempo de resposta, então em variações muito bruscas de carga pode escapar uma fração mínima por um instante antes do ajuste. Não é 'zero absoluto matemático', é injeção zero de controle, que é o que o objetivo econômico e técnico exige.
Se o sistema corta a produção para não exportar, não estou jogando fora energia solar que paguei?+
Sim, e isso precisa estar claro: no curtailment sem bateria, o excedente que não é consumido não é gerado, se perde. Há duas saídas para não desperdiçar. Uma é acionar cargas via relé (a função de Controle de Energia Redundante liga aquecedor ou bomba com a sobra, em monofásico). A outra é bateria, que guarda o excedente para usar à noite. Qual escolher depende do seu perfil: se a sobra cabe em cargas diurnas, o relé resolve; se é volumosa e o consumo é noturno, a bateria compensa.
Preciso de bateria para consumir tudo em casa, ou a ECU-C sozinha resolve?+
A ECU-C sozinha faz a limitação/curtailment e pode acionar cargas pelo relé, sem nenhuma bateria. Para injeção zero, ela basta. A bateria só entra quando você quer aproveitar o excedente (usar à noite), e não apenas evitar exportá-lo. Ou seja: bateria é opcional, não pré-requisito da função de exportação zero.
A exportação zero funciona no meu padrão bifásico (fase-fase 220V)?+
Não. Pela ficha, a função Exportação Zero da ECU-C funciona apenas em sistemas monofásicos e trifásicos: não é compatível com bifásico. Se o seu padrão de entrada é bifásico (duas fases a 220 V entre si), confirme isso antes de contar com a função, porque muda a resposta. Vale checar o padrão da sua unidade consumidora com o instalador. A APsystems documenta a exclusão como 'split-phase'; se o seu caso for bifásico e você quiser a função, peça confirmação por escrito à APsystems Brasil antes de comprar.
Preciso comprar os TCs à parte e servem TCs de qualquer marca?+
A medição da ECU-C depende de TCs (transformadores de corrente) instalados no lado da produção e no lado da rede: sem eles, a função de limite/zero de exportação não opera. O guia técnico da APsystems especifica: 2 TCs no monofásico (produção e rede) e 6 no trifásico (um por fase em cada lado), de 80 A ou 200 A conforme a corrente do sistema, obrigatoriamente da própria APsystems. Na loja, TC-80A e TC-200A são vendidos à parte.
Com o Fio B subindo, vale mais limitar a exportação e ligar cargas do que exportar e recomprar?+
A direção é essa: quanto mais o Fio B encarece a energia injetada, menos vale exportar barato e recomprar caro, e mais rende deslocar consumo para o horário de sol e acionar cargas (aquecedor, bomba) com o excedente, via relé da ECU-C. Mas o número exato depende da sua tarifa e do seu perfil de consumo. Avalie com seus próprios dados e com o instalador; a ECU-C dá a ferramenta, a conta é sua.
