Rapid shutdown em energia solar: o microinversor resolve?

Rapid shutdown, em português, desligamento rápido, é a exigência de derrubar rapidamente a tensão dos cabos de corrente contínua que passam pelo telhado para um nível seguro, de modo que um bombeiro ou um técnico consiga trabalhar ali sem risco de choque de alta tensão. Num sistema string, os painéis são ligados em série e as tensões se somam ao longo do telhado: mesmo com o inversor e o disjuntor desligados, o cabo continua energizado enquanto houver sol, e atender à exigência ali passa por instalar acessórios no telhado, dispositivos de desligamento por módulo, otimizadores ou chaves de nível de arranjo. Com microinversor, a conversão acontece embaixo do próprio painel: o trecho em corrente contínua é curto e limitado pela tensão máxima de entrada do equipamento, 60 V no DS3-H, 65 V no HMS-2250DW-4T e 118 V no QT2D, segundo as fichas técnicas. Ou seja, a arquitetura MLPE entrega por construção o baixo nível de tensão contínua no telhado que o sistema string só alcança comprando hardware adicional.

Essa frase resume o artigo, mas ela é usada de forma exagerada no mercado. Tem anúncio por aí que trata desligamento rápido como se fosse um botão mágico que zera tudo, e tem quem confunda o assunto com detecção de arco elétrico ou com anti-ilhamento, três coisas diferentes, que resolvem três problemas diferentes. Aqui a gente vai pelo caminho chato e direto: definir o conceito, mostrar a física do problema, comparar as duas arquiteturas e provar cada número com a linha da ficha técnica de onde ele saiu, com modelo e revisão do documento.

E já adiantando o ponto que quase ninguém escreve: com microinversor a tensão contínua não vai a zero. Enquanto houver luz no painel, existe tensão nos terminais dele. O que muda, e muda muito, é a extensão e o nível do trecho energizado. É essa diferença que este texto vai medir.

O que é rapid shutdown (desligamento rápido) e por que ele existe

Desligamento rápido, em uma frase: é o recurso que derruba a tensão dos cabos do telhado para um nível seguro em poucos segundos, para que alguém possa subir ali sem levar choque de alta tensão. Repare no recorte, a exigência é sobre o trecho em corrente contínua que fica no telhado, entre os painéis e o ponto onde a energia é convertida. Não é sobre a rede elétrica da casa, não é sobre o quadro de distribuição e não é sobre o medidor da concessionária.

O cenário que originou a preocupação é bem concreto. Imagine um princípio de incêndio numa residência com sistema fotovoltaico, ou uma manutenção de telhado depois de um temporal. Chega o bombeiro, ou chega o técnico, e a primeira coisa que qualquer um faz é cortar a energia: desliga o disjuntor, desliga o inversor, corta o ramal. Do lado da rede, ótimo, resolvido. Do lado do telhado, nada aconteceu. O painel não é uma tomada que você desliga da parede: ele é uma fonte. Enquanto o sol bate nele, ele produz. E a produção começa exatamente onde a pessoa vai pisar, cortar telha, apoiar escada ou passar mangueira d'água.

Existe ainda um agravante físico que faz o lado de corrente contínua ser o ponto crítico de segurança: a corrente contínua não tem passagem por zero como a alternada. Na corrente alternada, existe esse instante em que a corrente cruza o zero e um arco elétrico tende a se apagar sozinho. Em corrente contínua não há esse instante, o arco tende a se sustentar em vez de se autoextinguir. É por isso que o lado contínuo do sistema fotovoltaico concentra tanto a atenção normativa: é o lado onde uma falha de contato tem mais chance de virar um incêndio, e é o lado que continua vivo depois que todo mundo achou que desligou tudo.

Então a pergunta correta não é "o sistema está desligado?", e sim "qual tensão a pessoa vai encontrar nos condutores quando subir no telhado?". Esse é o critério prático que vale para comparar qualquer arquitetura, e é o critério que vamos usar daqui em diante.

Por que o telhado continua energizado mesmo com tudo desligado

Num sistema string, arranjo em série, os painéis são ligados um no outro em fila, como pilhas dentro de uma lanterna. E, como em pilhas em série, as tensões somam. Quanto dá no seu caso depende do módulo e do projeto, e está na ficha técnica do painel que você comprou, não em regra de bolso. Mas o princípio é sempre o mesmo: a tensão contínua do arranjo é a soma das tensões dos módulos, e chega facilmente à ordem de centenas de volts nos condutores que atravessam o telhado.

O termo que descreve a parte incômoda disso é Voc, ou tensão de circuito aberto: a tensão que o painel apresenta nos terminais quando não está entregando corrente para ninguém. Ela existe sempre que há sol, e não some quando você desliga o sistema, desligar o inversor ou abrir o disjuntor de corrente alternada não zera a tensão do lado contínuo do arranjo. É contraintuitivo, e é a raiz de todo o assunto.

Agora acompanhe o caminho do cabo. Barramento de corrente contínua é o trecho que leva a energia do painel até onde ela é convertida, e, no sistema string, ele é longo e de alta tensão, porque a conversão acontece longe dos módulos, num único equipamento. Cada metro desse percurso é um metro energizado sempre que houver luz.

É exatamente esse trecho que o desligamento rápido existe para neutralizar. E é exatamente esse trecho que a arquitetura com microinversor não constrói. Se você quiser entender de onde vem a tensão do seu arranjo antes de qualquer outra conta, vale relembrar [a velha disputa entre corrente contínua e corrente alternada](/a-guerra-das-correntes/), o assunto aqui é a mesma história, só que no seu telhado.

Como o microinversor muda a arquitetura: o corte no ponto onde a energia nasce

MLPE significa eletrônica de potência no nível do módulo. Em vez de um aparelho grande na parede cuidando de todos os painéis, cada painel, ou cada par, dependendo do modelo, tem o seu próprio conversor instalado logo abaixo dele. A consequência que interessa para este artigo é geométrica antes de ser elétrica: se a conversão de corrente contínua para alternada acontece ali, embaixo do módulo, então o trecho contínuo do sistema se limita ao cabo curto entre o painel e o microinversor. Não existe barramento contínuo longo percorrendo o telhado, porque não há nada para ele percorrer.

Do microinversor em diante, o que segue pelo telhado já é corrente alternada, o mesmo tipo de energia da tomada da sua casa. Quando alguém abre o disjuntor de corrente alternada, ele não está mandando um comando para um dispositivo distante lá no fim do arranjo: está removendo a rede de referência de cada microinversor, e cada um deles para de converter na hora, individualmente. O corte acontece no ponto onde a energia nasce. Essa é a tese central do artigo, e ela não é uma promessa comercial, é uma consequência de onde o equipamento está fisicamente instalado.

O mecanismo que faz isso acontecer tem nome: anti-ilhamento. É a proteção que impede o inversor de continuar gerando quando a rede da concessionária cai, para não energizar o poste e ferir quem está fazendo manutenção na rua. As fichas técnicas do DS3-H e do QT2D declaram relé de proteção de segurança integrado e conformidade com a ABNT NBR 16149:2013 e a NBR 16150. É um relé integrado a cada unidade, e cada unidade fica instalada sob o próprio painel.

Vale ainda o detalhe do rastreamento. MPPT é o piloto automático que procura o ponto de maior geração ao longo do dia; no microinversor ele opera por módulo ou por par de módulos, e não para o arranjo inteiro. É a mesma decisão de projeto, converter junto ao módulo, que encurta o trecho em corrente contínua. A vantagem de arquitetura e a de rastreamento vêm da mesma origem. Se você quiser ver o outro lado dessa moeda, reunimos [as vantagens dos microinversores](/as-vantagens-dos-micro-inversores/) em detalhe.

A prova pela ficha técnica: 60 V, 65 V e 118 V de teto no telhado

Aqui a conversa sai do conceito e entra no documento. Toda ficha técnica de microinversor traz uma linha chamada tensão máxima de entrada: o maior valor de tensão contínua que aquele equipamento aceita receber. Como no microinversor o painel se conecta diretamente a essa entrada, esse valor é, na prática, o teto do que pode existir de tensão contínua naquele ponto do telhado. Não é estimativa nem argumento de venda, é a especificação que define o projeto do produto, e ela está escrita, com número de revisão e data, no datasheet de cada modelo.

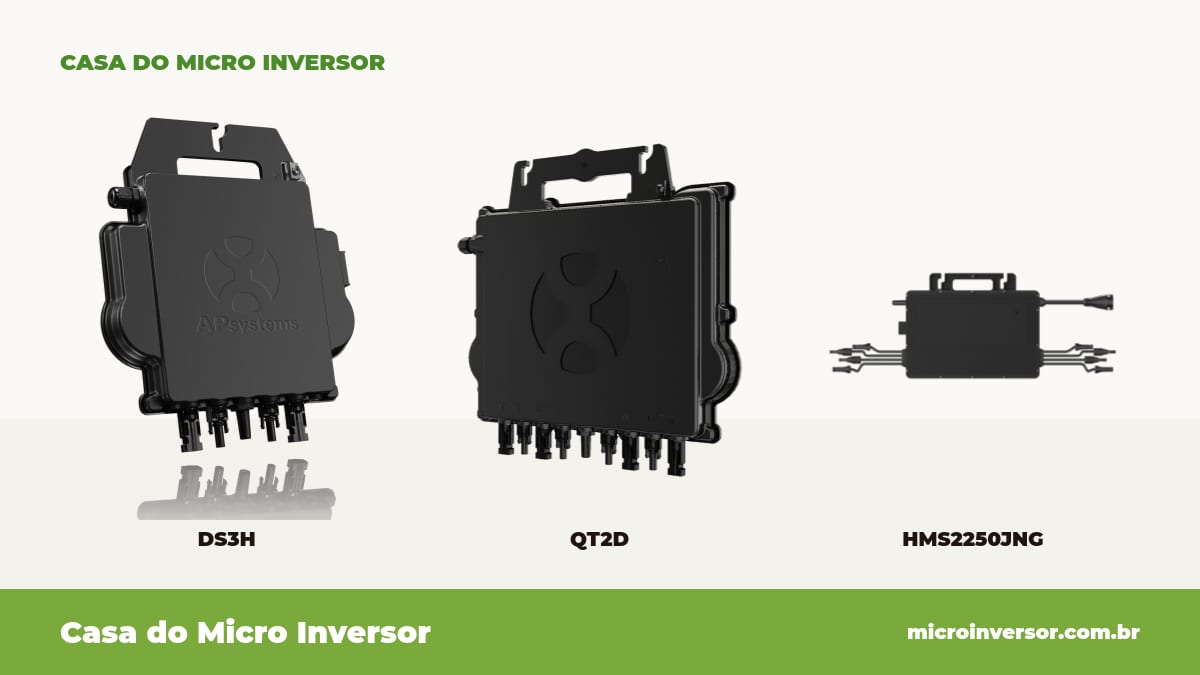

Modelo	Tensão máxima de entrada	Faixa de operação	Faixa de MPPT	Módulos por unidade	Revisão da ficha
APsystems DS3-H	60 V	26–60 V	28–45 V	2	Rev1.2, 2024/08/29
Hoymiles HMS-2250DW-4T	65 V	,	16–60 V (partida 22/60 V)	4	REV1.2 LATAM (2025)
APsystems QT2D	118 V	52–118 V	64–110 V	até 8 (4 por 2 em série)	Rev1.4, 2026/01/27

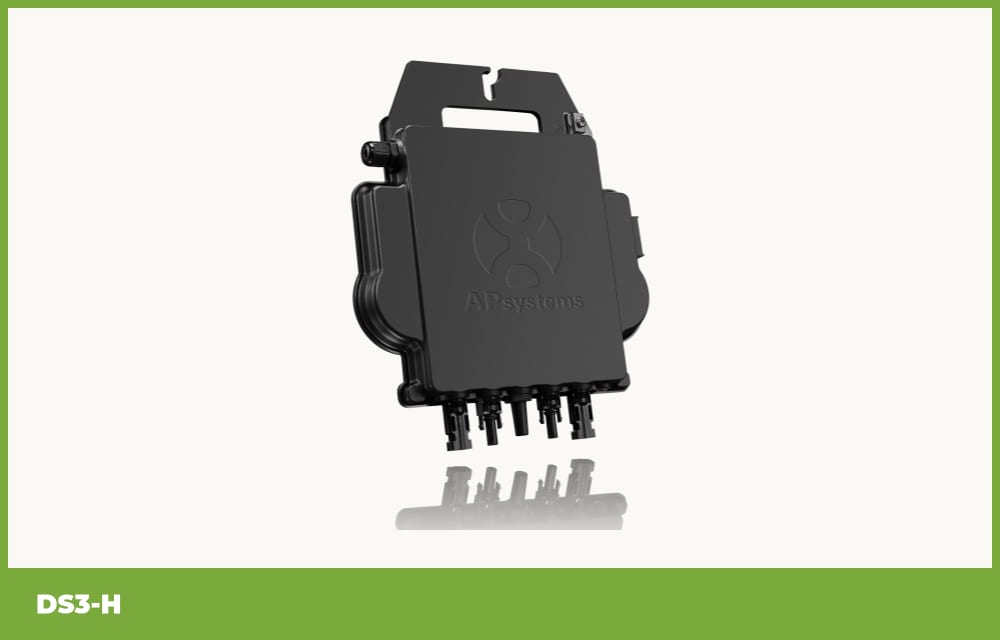

O DS3-H é o caso mais direto: 60 V de teto, com dois canais de entrada que têm rastreamento e monitoramento independentes, um módulo por canal, dois módulos na unidade. Cada cabo contínuo ali embaixo do painel opera na faixa de 26 a 60 V, com a busca do ponto de máxima potência entre 28 e 45 V. É um microinversor de 220 V na saída (faixa de 176 a 246,4 V), com 1050 VA de potência contínua máxima, carcaça IP67, vedada contra poeira e contra imersão temporária em água, que é o que permite deixá-lo no telhado sob chuva e sol, e eficiência máxima de 96,5%, com eficiência nominal do rastreamento em 99,5%. Segurança e desempenho na mesma ficha, o que é a definição de um produto bem resolvido.

O HMS-2250DW-4T sobe o teto para 65 V e atende quatro módulos numa unidade só, quatro entradas, um módulo por entrada, dois rastreadores, faixa de rastreamento de 16 a 60 V e partida entre 22 e 60 V. Entrega até 2250 VA contínuos, tem eficiência de pico CEC de 96,50%, rastreamento nominal de 99,80%, carcaça IP67, transformador de alta frequência galvanicamente isolado e comunicação WiFi integrada, sem precisar de um transmissor de dados separado. Densidade alta com tensão contínua baixa: quatro módulos atendidos por uma única unidade, com o teto de 65 V declarado na entrada.

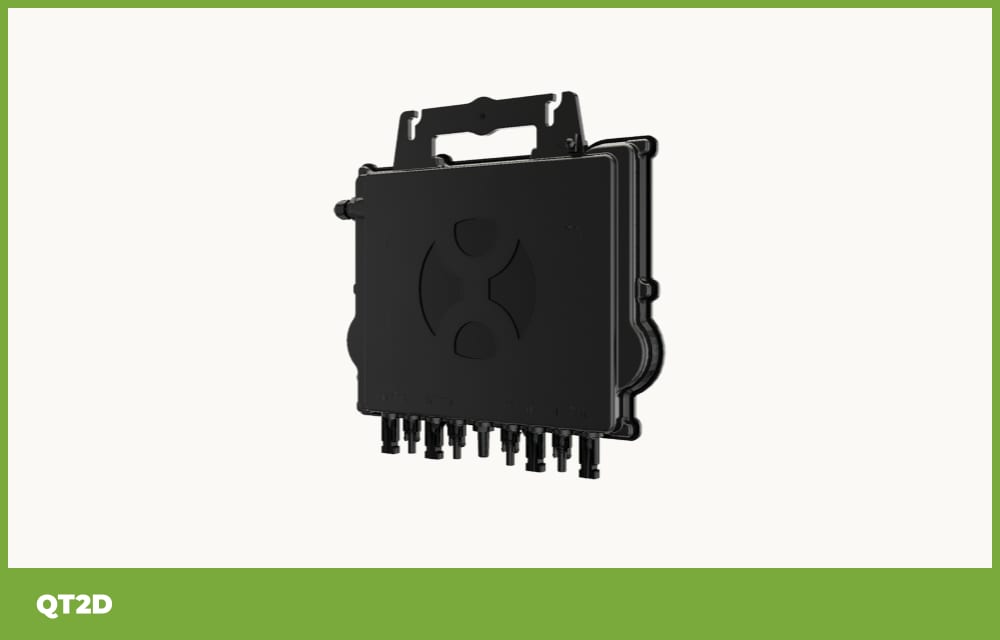

O QT2D é o que tem o maior número da tabela, 118 V, e o motivo é direto e explicável: ele trabalha com dois módulos em série por canal. São quatro canais de entrada e 2 MPPTs, cada rastreador atende um par de entradas, chegando a até 8 módulos numa unidade, com 3600 VA de potência contínua máxima na rede trifásica de 380 V. Como há dois painéis somando tensão dentro de cada canal, a faixa de operação sobe para 52 a 118 V. E é exatamente aqui que a comparação fica interessante: mesmo no arranjo comercial mais denso da linha, o valor continua uma ordem de grandeza abaixo do que um arranjo string coloca no telhado. O pior caso do microinversor ainda é confortavelmente melhor que o caso comum do string. Para entender como esses arranjos se montam na prática, vale ver [quantos módulos cada microinversor aceita](/quantos-modulos-por-microinversor/).

String com otimizador x microinversor: a comparação direta

Comparação justa exige reconhecer o caminho da outra rota. Para atender à exigência de desligamento rápido, um sistema string conta com acessórios instalados no telhado, dispositivos de desligamento por módulo, otimizadores ou chaves de nível de arranjo, cada um com seu próprio cabeamento e sinal de comando. Existe um mercado inteiro de componentes justamente por causa disso, e ele existe porque a arquitetura em série não resolve o assunto sozinha. O ponto não é que o string não tenha caminho; é qual é o caminho.

O que esse caminho adiciona ao projeto é o que precisa entrar na conta: mais um item para comprar, mais um item para instalar, mais um item para comissionar e mais um item para manter, cada um deles um aparelho eletrônico exposto a sol, chuva e variação térmica sobre o telhado, e portanto mais pontos de conexão e mais pontos possíveis de falha. No microinversor, a mesma função de manter baixa a tensão contínua exposta não é um acessório: é consequência da topologia, sem componente extra. O equipamento que já estava lá para converter a energia é o mesmo que já limita a tensão contínua, e ele é projetado para essa exposição, os três modelos citados aqui são IP67 e feitos para instalação externa sob o módulo.

E agora a parte que muita propaganda omite, e que a gente faz questão de escrever: nenhuma tecnologia zera a tensão do módulo. Enquanto houver luz, o painel apresenta sua tensão de circuito aberto nos próprios terminais, com microinversor, com otimizador, com dispositivo de desligamento, com o que for. Ninguém desliga o sol. O que a arquitetura MLPE elimina é a soma em série: o risco deixa de ser de centenas de volts espalhados pelo telhado e passa a ser o de um módulo isolado, num cabo curto, com teto declarado na ficha. É uma diferença enorme de grau, e ela não deve ser vendida como uma diferença de natureza.

Traduzindo para a pergunta que importa: o bombeiro que sobe num telhado com microinversor vai encontrar tensão contínua, sim, mas confinada ao trecho sob cada painel, na faixa de dezenas de volts que o datasheet do modelo declara. No telhado string sem acessório, ele encontra a série inteira somada, em um cabo longo que atravessa o telhado. Essa é a comparação, sem exagero para nenhum dos lados.

Rapid shutdown, AFCI e anti-ilhamento não são a mesma coisa

Essa é a confusão mais comum do tema, e ela aparece até em material técnico. São três proteções distintas, para três problemas distintos. Desligamento rápido tira a alta tensão do telhado para quem vai subir. AFCI, do inglês, o circuito que detecta e interrompe arco elétrico, fica "escutando" o sistema, reconhece a assinatura elétrica de uma faísca contínua em um contato ruim ou cabo danificado, e corta antes que aquilo vire incêndio. Anti-ilhamento faz o equipamento parar de gerar quando a rede da concessionária cai, para não energizar o poste e ferir o eletricista que está trabalhando na rua.

Proteção	Risco que resolve	Onde atua
Desligamento rápido	Choque de alta tensão em quem sobe no telhado	Tensão contínua dos condutores do arranjo
AFCI (detecção e interrupção de arco)	Incêndio a partir de arco elétrico em corrente contínua	Faísca sustentada no lado contínuo
Anti-ilhamento	Energizar a rede da rua durante manutenção da concessionária	Lado de corrente alternada, na conexão com a rede

Um equipamento pode atender uma sem atender a outra, e por isso vale conferir modelo a modelo, na ficha. O que os documentos dos três micros deste artigo declaram: o HMS-2250DW-4T traz AFCI integrado com conformidade à Portaria INMETRO 140/2022, lista a IEC 63027 na seção de conformidade e declara, literalmente, "rapid shutdown compliant". Vale a precisão: a IEC 63027 é a norma internacional de detecção e interrupção de arco em corrente contínua, ela sustenta a parte de AFCI, e a afirmação de desligamento rápido é uma declaração própria da ficha do produto, não uma consequência daquela norma. São linhas diferentes do mesmo documento, e a gente prefere citá-las separadas a costurá-las numa equivalência que o papel não faz.

Do lado APsystems, DS3-H e QT2D declaram relé de proteção de segurança integrado e conformidade com ABNT NBR 16149:2013, NBR 16150, Portaria INMETRO nº 140, de 21 de março de 2022, e Portaria nº 515, de 10 de novembro de 2023. Há ainda a declaração de conformidade do fabricante (Altenergy Power System Inc., assinada em 28/01/2025), que cobre DS3D, DS3-LV, DS3-H, QT2D e QT2-220 quanto à Portaria 140/2022 e ao capítulo 5.4.8.2 da Portaria 515/2023, o capítulo de requisitos de detecção de arco elétrico, e informa que os equipamentos foram ensaiados conforme a Cláusula 9 da IEC 63027:2023, com o arco extinto ou interrompido em no máximo 2,5 segundos ou antes de a energia do arco exceder 750 J. É ensaio de arco, declarado pelo fabricante. É uma prova forte, e é prova daquilo que ela diz ser.

Rapid shutdown é obrigatório no Brasil? O que a norma pede de fato

A exigência formal com esse nome nasce no código elétrico norte-americano, o NEC, no artigo 690.12, que obriga reduzir a tensão dos condutores do arranjo a um nível seguro em poucos segundos após o acionamento, pensando no combate a incêndio. É de lá que o termo vem, e é por isso que ele aparece em catálogo de produto no mundo inteiro. Trate-o como referência internacional de projeto, e não como uma obrigação brasileira: são coisas diferentes, e afirmar o contrário seria inventar exigência.

No Brasil, o que os documentos dos equipamentos declaram explicitamente é outro conjunto. A Portaria INMETRO nº 140, de 21 de março de 2022, é o marco de avaliação de conformidade citado nominalmente nas fichas do DS3-H, do QT2D e do HMS-2250DW-4T. Some-se a Portaria nº 515, de 10 de novembro de 2023, cujo capítulo 5.4.8.2, mencionado na declaração da APsystems, trata de requisitos de detecção de arco elétrico, e as normas ABNT NBR 16149:2013 e NBR 16150, também declaradas nas fichas APsystems. Ou seja: o que aparece de forma explícita nesses documentos é a detecção de arco e a conformidade declarada de conexão à rede, não um requisito de desligamento rápido nos moldes do código americano.

Isso não significa que o assunto seja irrelevante aqui. Normas de segurança contra incêndio em instalações fotovoltaicas vêm sendo discutidas e revisadas, e fabricantes de dispositivos de desligamento de nível de módulo fazem oferta ativa ao mercado brasileiro justamente porque a demanda existe. Além disso, requisitos locais podem se aplicar ao seu projeto, as próprias fichas lembram que limites e faixas podem variar conforme o requisito local,, e é com o responsável técnico da obra que se confirma o que vale para o seu caso. O que não dá para fazer é o caminho preguiçoso de dizer "é obrigatório" ou "não é obrigatório" em nível nacional sem documento na mão.

A boa notícia prática, para quem escolhe microinversor, é que o baixo nível de tensão contínua no telhado vem da topologia, e não de um acessório comprado à parte: o mesmo equipamento que converte a energia já limita a tensão contínua daquele ponto, com o teto escrito na ficha. E, de novo sem exagero: isso reduz a tensão exposta, não zera. Enquanto houver sol, o módulo continua com tensão nos próprios terminais.

Como comprovar no papel e o que isso pesa na sua escolha

Segurança que não está documentada é conversa. Então, antes de fechar qualquer sistema, peça quatro documentos ao integrador ou ao fornecedor: o datasheet do modelo exato, com número de revisão e data; o registro INMETRO daquele modelo; a declaração de conformidade do fabricante; e o manual de instalação. Cada modelo tem registro próprio e verificável, por exemplo, DS3-H/DS3-H-BR sob o registro nº 011956/2022 e QT2D/QT2D-BR sob o nº 002411/2022, conforme a declaração de conformidade da APsystems.

Dentro do datasheet, duas linhas respondem quase tudo o que este artigo tratou. A linha "Tensão máxima de entrada" diz o teto de tensão contínua daquele ponto do telhado, 60 V no DS3-H, 65 V no HMS-2250DW-4T, 118 V no QT2D. A linha "Conformidade" diz quais normas e portarias o fabricante declara atender. E confira o óbvio que quase ninguém confere: se o modelo escrito no documento é exatamente o modelo que está indo para o seu telhado. Ficha de outro modelo da mesma família não prova nada sobre o seu.

Repare também na data de revisão, porque ela mostra documento vivo: a ficha do DS3-H está na Rev1.2, de 29/08/2024, e a do QT2D na Rev1.4, de 27/01/2026; a do HMS-2250DW-4T é a REV1.2 LATAM, de 2025. Um detalhe que costuma passar batido e vale dinheiro no longo prazo: a garantia APsystems é de 15 anos padrão, com 25 anos opcional, e a ficha condiciona a qualificação da garantia ao monitoramento dos microinversores pelo portal EMA. Ou seja, monitorar não é luxo, é requisito contratual.

Retomando a tese em uma frase: a arquitetura com microinversor já entrega, por construção, o baixo nível de tensão contínua no telhado que o sistema string só alcança com hardware adicional, e isso está provado na linha de tensão máxima de entrada de cada ficha, não em promessa de catálogo. O que continua dependendo de projeto é o resto: dimensionamento, cabeamento de corrente alternada, proteções do quadro e os requisitos locais aplicáveis à sua instalação. Se o seu caso é trifásico e você está escolhendo entre plataformas, este [comparativo entre HMS-2250 e QT2-220 para sistemas trifásicos](/hms-2250-vs-qt2-220-trifasico/) ajuda a fechar a decisão.

Conclusão

Desligamento rápido é, no fundo, uma pergunta simples: qual tensão alguém vai encontrar quando subir no seu telhado? No sistema string, a resposta é a soma das tensões dos módulos da série, ao longo de um cabo longo, e o caminho para reduzir isso passa por comprar e instalar acessórios no telhado. Com microinversor, a resposta está escrita na ficha técnica, 60 V no DS3-H, 65 V no HMS-2250DW-4T, 118 V no QT2D, e vale para um cabo curto embaixo de cada painel, porque a conversão já acontece ali. Não é marketing: é a mesma linha de datasheet que define o projeto do equipamento.

E o melhor é que essa vantagem não vem sozinha. O mesmo DS3-H que limita a 60 V declara eficiência máxima de 96,5% (com eficiência europeia de 95,0%) e rastreamento independente por canal, com relé de proteção de segurança integrado e carcaça IP67 para viver embaixo do painel; o HMS-2250DW-4T entrega 2250 VA atendendo quatro módulos, com AFCI integrado conforme a Portaria 140/2022 e monitoramento por WiFi sem equipamento extra; o QT2D leva a mesma lógica ao telhado comercial trifásico, com 3600 VA e até 8 módulos por unidade. Segurança, produção e documentação na mesma página, é por isso que a gente escreve sobre esses equipamentos sem precisar exagerar em nada.
