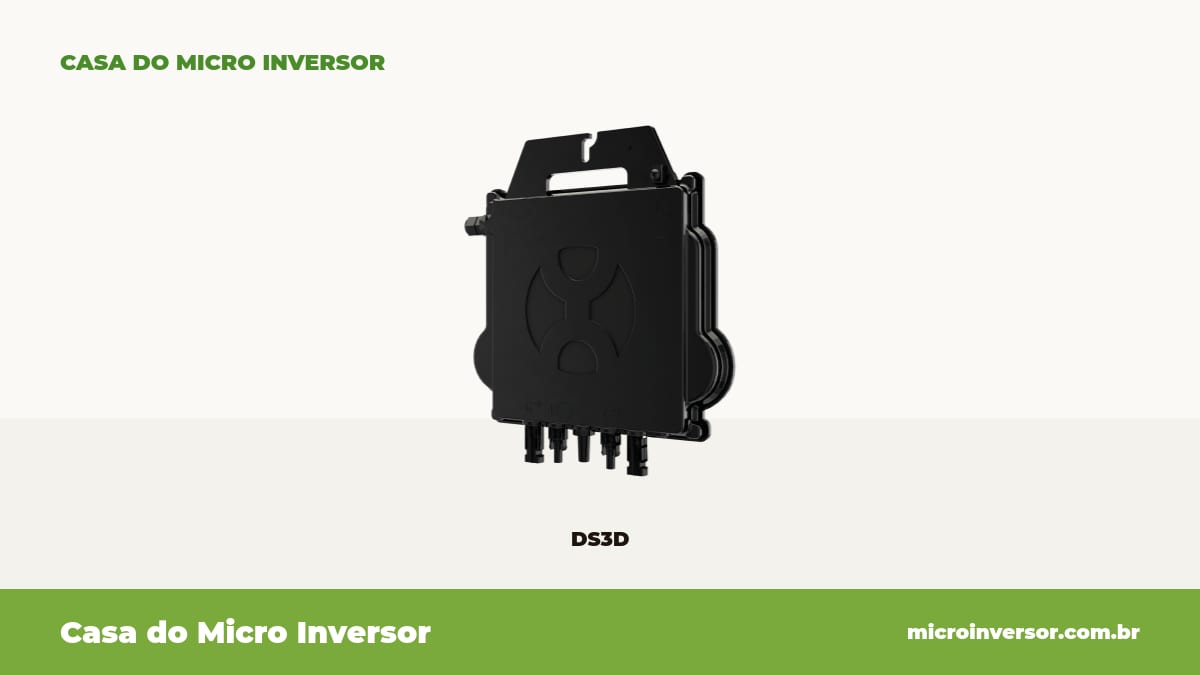

Como saber se o painel é compatível com o DS3D: 3 números

Toda semana alguém pergunta a mesma coisa: "o DS3D aceita painel de 700 W?". A pergunta é direta, mas está mal formulada, e é justamente por isso que ela gera tanta confusão, tanto orçamento refeito e tanta instalação que só dá problema depois de pronta. O microinversor não olha para os watts do seu painel. Ele olha para corrente e tensão.

Para saber se um painel é compatível com o microinversor APsystems DS3D, você não olha os watts: olha três números da ficha técnica do módulo, nessa ordem. Primeiro, a corrente de curto-circuito (Isc, a corrente máxima que o módulo consegue empurrar) precisa ser igual ou menor que 20 A, que é o limite de cada entrada do DS3D. Segundo, o dobro da tensão de circuito aberto (2 × Voc, a tensão que o módulo apresenta em vazio, sem nada ligado) precisa ficar abaixo de 118 V, a tensão máxima de entrada. Terceiro, o dobro da tensão de máxima potência (2 × Vmp, a tensão de trabalho do dia a dia) precisa cair dentro da faixa de MPPT de 64 V a 90 V. A conta usa o dobro porque o DS3D trabalha com dois módulos em série por canal, são 2 canais MPPT independentes (MPPT é o rastreador que ajusta a tensão do painel para extrair o máximo dele), até 4 módulos por microinversor.

Neste artigo a gente destrincha cada uma dessas três checagens, mostra onde achar os números na ficha do seu painel, explica por que a tensão dobra e a corrente não, e fecha com um checklist que você roda em três minutos com o datasheet do módulo aberto na frente. Sem chute, sem "acho que dá", e sem nenhum número que não esteja no datasheet oficial do DS3D.

Por que watt não decide compatibilidade com microinversor

O erro mais comum, e ele acontece tanto com o consumidor quanto com instalador experiente, é tratar o watt-pico do módulo como se fosse a chave da compatibilidade. "Meu painel é 620 W, o microinversor é 2000 W, então cabem três e sobra". Essa conta não existe. Wp (watt-pico) é a potência do módulo medida em condição de laboratório e serve para uma coisa: dimensionar o tamanho do sistema, ou seja, quanta energia você vai gerar. Ele não diz absolutamente nada sobre se aquele módulo específico pode ser ligado naquela entrada específica.

O que decide é eletricidade pura: corrente e tensão. O datasheet do DS3D (Rev1.0, 2024/08/05) estabelece limites de corrente, "Máxima corrente de entrada: 20A x 2" e "Isc PV: 20A x 2", ou seja, 20 A por entrada, e limites de tensão: tensão máxima de entrada de 118 V, faixa de operação de 52 V a 118 V e faixa de MPPT de 64 V a 90 V. Não existe, em nenhuma linha do documento, um limite de potência do módulo em watts. Existe uma faixa recomendada de potência do módulo fotovoltaico: 315 Wp a 670 Wp+, com o sinal de "+" explícito no documento, indicando que módulos acima de 670 W são suportados. É recomendação de aplicação, não teste de compatibilidade.

A diferença é prática, não filosófica. Como o critério é a corrente, um módulo de maior potência com Isc mais baixa pode passar tranquilamente, enquanto um de menor potência com Isc mais alta pode reprovar, o watt, sozinho, não antecipa o resultado. O caso real que fecha o argumento: o Canadian CS7N-715TB-AG, de 715 W, tem Isc de 18,64 A (abaixo dos 20 A), Voc de 48,5 V (2 × 48,5 = 97 V, abaixo dos 118 V) e Vmp de 40,6 V (2 × 40,6 = 81,2 V, dentro da faixa de 64 a 90 V). Passa nas três checagens, e é um kit validado com o DS3D, mesmo estando acima dos 670 W "recomendados". Quem parasse no watt teria descartado um módulo aprovado.

Ou seja: os watts te dizem quanta energia o painel vai fazer. Os três números elétricos te dizem se ele pode ser ligado ali. São perguntas diferentes, e responder a segunda com a resposta da primeira é como escolher pneu pela cor.

A arquitetura do DS3D: 2 canais MPPT, 2 módulos em série por canal

Antes de fazer conta, é preciso entender o desenho do equipamento, porque é ele que dita a matemática. O DS3D tem 2 canais de entrada, cada um com MPPT e função de monitoramento independentes. Uma unidade única se conecta a 4 módulos, ligados 2 em 2 em série: dois módulos formam um par, esse par vai para um canal; os outros dois formam o segundo par e vão para o outro canal. Os conectores DC são padrão Stäubli MC4, o mesmo conector que já sai de fábrica no cabo do painel.

O detalhe que muda tudo é o "2 em série". Ligação em série significa painéis enfileirados, um na sequência do outro, e em série as tensões se somam enquanto a corrente permanece a mesma de um módulo sozinho. É exatamente por isso que, nas checagens, a tensão do módulo entra dobrada (2 × Voc, 2 × Vmp: são dois módulos somando tensão naquele canal) e a corrente entra como está na ficha (o Isc de um módulo é o Isc que chega no canal). Não é convenção nem margem de segurança inventada: é como a eletricidade funciona em série.

O segundo detalhe é o valor real do produto: os dois MPPTs são independentes. O rastreador de máxima potência é o circuito que fica ajustando a tensão de trabalho do painel para extrair dele o máximo a cada instante, e o DS3D tem dois, um por canal, cada um cuidando do seu par. Na prática, se uma chaminé jogar sombra sobre o par do canal 1, o canal 2 continua rastreando o próprio ponto ótimo, sem ser arrastado para baixo. É a lógica que explica por que o MPPT individual muda o jogo em telhado com sombra.

Guarde essa imagem: dois pares, dois cérebros. A corrente é uma questão de cada módulo. A tensão é uma questão do par. E é assim que as três contas nascem.

Checagem 1: Isc: a corrente do módulo tem que caber em 20 A

A primeira conta é a mais curta de todas, e não tem multiplicação nenhuma. Você pega o Isc do módulo, corrente de curto-circuito, a corrente máxima que aquele painel consegue empurrar, medida com os dois polos ligados um no outro, e compara direto com 20 A. O datasheet do DS3D é explícito: "Isc PV: 20A x 2" e "Máxima corrente de entrada: 20A x 2". O "x 2" não significa 40 A somados: significa 20 A em cada uma das duas entradas. O teto é por canal.

Por que não dobra? Porque os dois módulos daquele canal estão em série, e em série a corrente não soma, ela atravessa os dois. A corrente que chega ao canal é a de um módulo. Então a comparação é um contra um: Isc do módulo ≤ 20 A. Simples assim. E aqui vale o alerta de leitura de ficha: não confunda Isc com Imp. O Imp (corrente de máxima potência) é a corrente de trabalho real, sempre um pouco menor que o Isc. Quem compara o Imp com os 20 A está usando o número errado, o valor de referência para o limite é sempre o Isc, porque ele é o pior caso.

E, como todo pior caso, ele merece folga. Os números da ficha são medidos em STC (condição padrão de teste: 1000 W/m² de irradiância e 25 °C no módulo). No telhado, a realidade sai do laboratório. A Isc sobe levemente com a temperatura, o coeficiente é positivo (na ficha do Canadian CS7N, +0,05 %/°C), e também sobe com irradiância acima da nominal, aquele instante de sol pleno com nuvem refletindo do lado. Se o módulo for bifacial (gera também com a luz que bate no verso), o ganho traseiro adiciona corrente real acima do Isc nominal declarado para a face frontal.

Traduzindo em prática: módulo com Isc de 18,6 A tem uma folga confortável até os 20 A. Módulo com Isc de 19,8 A está encostado no teto, e é aí que você começa a jogar com sorte de dia quente. A checagem 1 não é "passou por 0,2 A, tá valendo", é "cabe com margem".

Checagem 2: Voc: 2 × Voc tem que ficar abaixo de 118 V

A segunda conta é a única que é um limite absoluto de hardware, e por isso a mais séria. O Voc (tensão de circuito aberto) é a tensão que o módulo apresenta "em vazio", sem nada consumindo, é o valor mais alto de tensão que ele produz, e por isso é o número usado para checar o teto do microinversor. Como o canal recebe dois módulos em série, e em série as tensões somam, a conta é: Voc do módulo × 2 tem que ficar abaixo da tensão máxima de entrada, que no DS3D é 118 V. A faixa de tensão de operação declarada é 52 V a 118 V.

No exemplo real do Canadian CS7N-715TB-AG: Voc de 48,5 V. Dois em série dão 97 V. Contra um teto de 118 V, sobram 21 V de margem. É uma folga saudável, e não é por acaso que a maioria dos módulos de meia-célula do mercado passa nessa checagem com relativa tranquilidade, já que a Voc deles costuma ficar na casa das dezenas de volts.

Só que existe uma armadilha que quase ninguém lembra: a Voc SOBE quando a temperatura CAI. O coeficiente de temperatura da Voc é negativo (na ficha do Canadian CS7N, -0,25 %/°C), o que quer dizer que, quanto mais frio estiver o módulo, maior a tensão de circuito aberto que ele entrega em relação ao valor impresso no datasheet, porque o número de catálogo é medido a 25 °C de módulo. Em manhã fria de céu limpo, o 2 × Voc real fica acima do 2 × Voc de catálogo. Esse é o cenário crítico da checagem dos 118 V.

Por isso a conta feita "no talo" com o valor STC é perigosa. Se 2 × Voc der 116 V contra um teto de 118 V, você não tem 2 V de margem: você tem um projeto que pode estourar o limite no primeiro dia frio de céu limpo. E ultrapassar a tensão máxima de entrada não é uma infração burocrática, é risco elétrico real ao equipamento e costuma descaracterizar a garantia. A checagem dos 118 V não é formalidade: é proteção.

Checagem 3: Vmp: 2 × Vmp precisa cair dentro de 64-90 V

A terceira conta é a mais esquecida, e é a que separa "o sistema liga" de "o sistema liga e produz bem". O Vmp (tensão de máxima potência) é a tensão em que o módulo trabalha quando está entregando o máximo de energia. Não é a tensão de vazio (essa é a Voc): é a tensão do dia a dia, a que o painel realmente pratica enquanto o sol está batendo. E ela precisa cair dentro da faixa de MPPT do DS3D, que é de 64 V a 90 V.

A conta segue a mesma lógica de série: Vmp do módulo × 2 tem que ficar entre 64 V e 90 V. No Canadian CS7N-715TB-AG, Vmp de 40,6 V → 2 × 40,6 = 81,2 V. Dentro da janela, com folga dos dois lados. Repare que é uma faixa com piso E teto: ficar abaixo de 64 V reprova tanto quanto ficar acima de 90 V. Não é um limite superior, é um intervalo.

Por que isso importa tanto? Porque a faixa de MPPT é a janela em que o rastreador consegue efetivamente buscar o ponto de máxima potência do painel. O DS3D declara eficiência nominal de MPPT de 99,5%, ele é excelente nesse trabalho, dentro da janela em que foi projetado para trabalhar. Fora dela, você entra num território ruim: ou o microinversor não liga, ou ele trabalha fora do ponto ideal e você perde geração sem nem perceber. É o pior tipo de prejuízo, o que não aparece.

É o erro caro clássico: passar na checagem da tensão máxima (2 × Voc confortavelmente abaixo de 118 V) e reprovar na do MPPT. Acontece com módulo de tensão baixa, e acontece com quem trocou o modelo do painel na última hora sem refazer as contas. Vale a regra de ouro da leitura de ficha: use o datasheet do modelo EXATO. Half-cut (construção em que as células são cortadas ao meio, dividindo o painel em duas metades, típico dos módulos de 144 células) muda os valores de tensão e corrente, um painel "parecido" da mesma marca pode ter números bem diferentes.

Aplicando nas fichas reais: o passo a passo em 3 minutos

Com o datasheet do painel aberto, procure o bloco de parâmetros elétricos em STC, é ali que moram os três números, às vezes rotulados como Isc/Voc/Vmp, às vezes como Voc/Vmpp/Impp. Anote os três e rode o checklist na ordem: (1) Isc do módulo ≤ 20 A? (compara direto, sem dobrar, o limite é por entrada); (2) 2 × Voc < 118 V? (dobra, porque são dois módulos em série no canal); (3) 2 × Vmp entre 64 V e 90 V? (dobra também, e tem que cair DENTRO da faixa). Passou nas três, com folga, é compatível. Reprovou em uma, é reprovado, não existe média entre elas. Preenchendo com o exemplo verificado do Canadian CS7N-715TB-AG: Isc 18,64 A ✓ | 2 × Voc = 97 V ✓ | 2 × Vmp = 81,2 V ✓.

Casos de borda. Dentro de um mesmo par: os 2 módulos que dividem o MESMO canal estão em série, e em série a corrente do conjunto fica limitada pelo módulo mais fraco. Recomendação prática: módulos iguais dentro de cada par (mesmo modelo, mesma potência) e, idealmente, na mesma orientação e inclinação, e cada par precisa passar sozinho nas três checagens. Antes de misturar modelos ou potências diferentes entre os dois pares, confirme a aplicação com o fabricante ou o distribuidor: MPPT independente garante rastreamento separado de cada canal, o que é diferente de uma liberação formal de instalação com módulos diferentes. Painel de 700 ou 720 W: não é o watt que reprova. Pegue a ficha daquele modelo específico e rode as três contas, o módulo de 715 W do exemplo passou e é kit validado.

Duas amarrações finais que evitam dor de cabeça. Primeira: a garantia dos microinversores APsystems é condicionada ao monitoramento do sistema pelo portal EMA (o sistema de monitoramento que acompanha cada micro pelo app), está escrito como nota no próprio datasheet do DS3D. Não é detalhe de rodapé: é condição. Segunda: se você somou 4 × 620 W = 2480 W de painel num equipamento de 2000 W de saída contínua e ficou nervoso, respire. Isso se chama sobredimensionamento DC/AC e é prática normal e prevista pelo próprio produto, o datasheet traz faixa recomendada de 315 Wp a 670 Wp+ para os 4 módulos ligados nas 2 entradas (canais) MPPT de um equipamento que entrega 2000 W de saída contínua. Potência DC instalada acima da saída AC não é critério de incompatibilidade: quem decide continuam sendo corrente e tensão.

Se ainda restar dúvida sobre quantos módulos entram no equipamento, o DS3D conecta até 4, dois pares, um por canal. Para comparar com os outros modelos da linha, vale conferir quantos módulos cabem em cada microinversor APsystems.

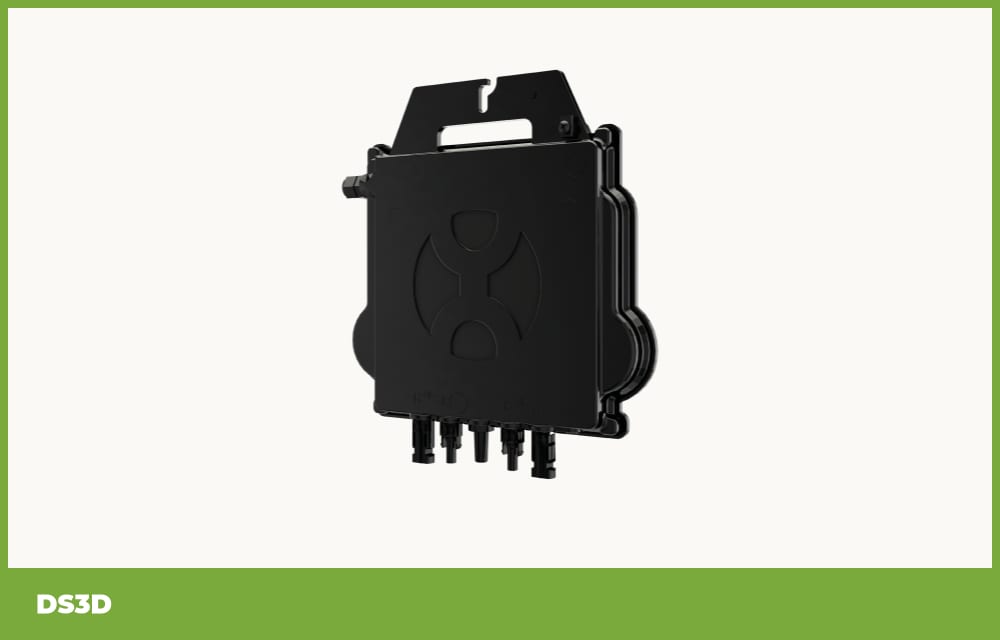

O que o DS3D entrega quando o painel passa nas três checagens

Feitas as contas e aprovado o módulo, vale dizer com todas as letras por que esse equipamento merece o trabalho. O DS3D foi desenhado exatamente para o parque de módulos de alta potência que existe hoje no Brasil: 4 módulos por unidade, ligados 2 a 2 em série, entregando até 2000 W de potência contínua de saída, com 2 MPPTs independentes. Isso não é adjetivo de folheto, é a spec do datasheet, e ela tem consequência prática direta no seu telhado.

A consequência é esta: cada par de módulos tem o próprio rastreador. Sombra de antena, de caixa d'água ou de folha caindo sobre um par não arrasta o outro para baixo, o segundo canal continua trabalhando no ponto ótimo dele. E trabalhando bem: o DS3D declara eficiência máxima de 97% (96,7% no padrão CEC) e eficiência nominal de MPPT de 99,5%, com transformador de alta frequência galvanicamente isolado e relé de proteção de segurança integrado. À noite, quando não há nada a fazer, o consumo cai para 20 mW.

E ele foi feito para o telhado brasileiro, não para uma bancada. Grau de proteção IP67 (vedado contra poeira e contra imersão temporária em água), refrigeração por convecção natural, sem ventoinhas, ou seja, sem peça móvel para travar ou entupir com poeira depois de cinco anos,, componentes encapsulados em silicone para reduzir estresse na eletrônica e melhorar a dissipação térmica, e faixa de temperatura ambiente de operação de -40 °C a +65 °C. Comunicação com a ECU (a central que coleta os dados dos micros e os leva ao app) por ZigBee criptografado, monitoramento pelo sistema EMA e garantia de 15 anos padrão, com opção de 25 anos.

Fecha o pacote a conformidade declarada: é a versão brasileira do produto (o datasheet traz "Região: Brasil"), que declara conformidade com as ABNT NBR 16149:2013, ABNT NBR 16150:2013 e ABNT NBR IEC 62116:2012, as normas brasileiras de conexão de inversores à rede de distribuição. Tem número em cima de cada afirmação. É por isso que a gente vende: não porque é bonito, mas porque a ficha aguenta ser lida por inteiro.

Conclusão

Três números, nessa ordem, e nenhum deles é watt. Isc do módulo igual ou menor que 20 A, porque esse é o teto de cada entrada do DS3D. Dobro da Voc abaixo de 118 V, porque são dois módulos em série somando tensão no canal e esse é o limite absoluto da entrada. Dobro da Vmp entre 64 V e 90 V, porque é dentro dessa janela que o rastreador de máxima potência faz o trabalho dele. E, em todas as três, deixe folga: o frio empurra a Voc para cima, o calor empurra a Isc para cima, e a ficha foi medida num laboratório a 25 °C, não no seu telhado.

Quando o painel passa nas três, o que você tem do outro lado é um equipamento que aguenta ser lido por inteiro: 97% de eficiência máxima, 99,5% de eficiência de MPPT, dois rastreadores independentes para que sombra num par não derrube o outro, IP67 e refrigeração por convecção natural sem ventoinha para encarar de -40 °C a +65 °C, relé de proteção integrado, monitoramento pelo EMA e 15 anos de garantia (25 opcionais), tudo com conformidade declarada às normas brasileiras ABNT NBR 16149, ABNT NBR 16150 e ABNT NBR IEC 62116. É por isso que o DS3D é o microinversor certo para o parque de módulos de alta potência que se instala no Brasil hoje, e é por isso que a gente o vende de cabeça erguida.

Ficou com dúvida na ficha do seu painel? Manda os três números que a gente confere junto, e conheça o DS3D e demais microinversores APsystems na Casa do Micro Inversor, em microinversor.com.br.
