Inversor híbrido APsystems ELS-11.4-SP: guia

Quase todo conteúdo sobre APsystems para por aqui: "marca de microinversor". É verdade que o forte da casa é a família de microinversores DS3, mas essa leitura deixa de fora metade da história. Com o datasheet do ELS-11.4-SP na mão, dá pra mostrar uma coisa que quase ninguém explica bem no Brasil: existe um inversor híbrido da própria APsystems que adiciona bateria ao sistema, fechando o ciclo geração → monitoramento → armazenamento dentro de uma marca só.

Respondendo direto, para quem já quer o resumo: o ELS-11.4-SP é o inversor/carregador de bateria (o que o setor chama de PCS) da linha APstorage da APsystems, com acoplamento em corrente alternada. Ele adiciona armazenamento a um sistema de microinversores da família DS3 + ECU já instalado, sem trocar microinversor e sem mexer nos painéis. É bifásico 220V/110V, entrega até 11.400 VA (com pico de backup de 17.100 VA por 10 segundos), comuta para o modo de emergência em menos de 10 milissegundos e opera em quatro modos, backup, autoconsumo, avançado e peak shaving,, tudo acompanhado no mesmo aplicativo de monitoramento, o EMA.

Neste guia a gente destrincha o que é esse equipamento, por que o acoplamento em corrente alternada é o detalhe que muda tudo, o que ele entrega de verdade segundo a ficha, e como ele conversa com quem já tem microinversores da família DS3 instalados. Sem inventar número: só o que está no datasheet.

APsystems não é só microinversor: o ecossistema completo geração + monitoramento + bateria

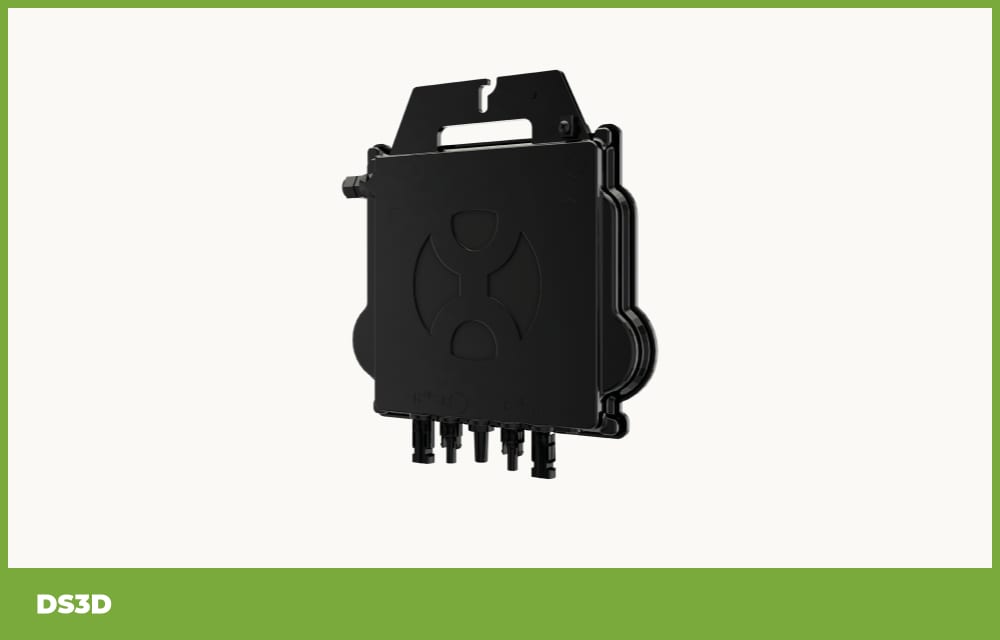

Pense no sistema em três blocos que se encaixam. O primeiro é a geração: os microinversores da família DS3, como o DS3D, que ficam embaixo dos painéis e transformam a energia do sol em corrente alternada ali mesmo no telhado. Cada DS3D atende até 4 módulos (ligados de 2 em 2 em série) e traz 2 rastreadores independentes, os MPPTs, que fazem cada par de painéis entregar sua potência máxima sem um atrapalhar o outro quando há sombra, sujeira ou orientação diferente. É geração distribuída no sentido literal: painel a painel.

O segundo bloco é o monitoramento. Os microinversores conversam por um sinal sem fio chamado ZigBee com uma caixinha central, a ECU (Energy Communication Unit, a "central de dados" do sistema). No caso da ECU-R, ela reúne o desempenho de cada microinversor e manda tudo para o EMA, o software de monitoramento da APsystems, acessível por site e aplicativo. É ali que você enxerga a geração de cada painel separadamente.

O terceiro bloco é o que fecha o ciclo e quase ninguém no Brasil conecta a esses dois: o armazenamento. O ELS-11.4-SP é o inversor/carregador de bateria da linha APstorage, da mesma APsystems. Ou seja, geração (família DS3), monitoramento (ECU/EMA) e bateria (ELS-11.4-SP) são peças do mesmo ecossistema, projetadas para trabalhar juntas e reportar na mesma plataforma. A razão de o mercado tratar a APsystems só como "marca de micro" é simples: o lado de armazenamento é pouco divulgado por aqui. Este guia existe justamente para preencher esse vazio.

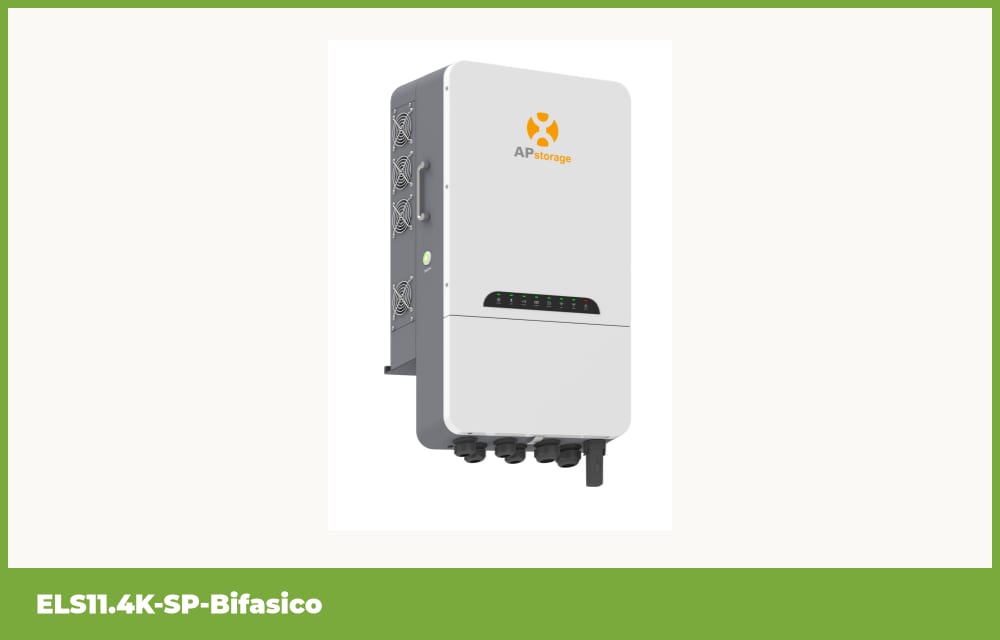

O que é o ELS-11.4-SP: PCS com acoplamento CA explicado sem jargão

PCS é a sigla que aparece nas fichas de armazenamento e significa, na prática, o inversor/carregador de bateria, o aparelho que carrega e descarrega a bateria e converte a energia entre a corrente contínua (que a bateria guarda) e a corrente alternada (que a casa e a rede usam). É o coração do armazenamento: sem ele, a bateria é só um bloco de células sem saber quando entrar em ação. No ELS-11.4-SP, esse coração é feito para trabalhar com baterias de baixa tensão, na faixa de 40 a 60 volts de corrente contínua, com valor nominal de 48V, categoria em que entram baterias de lítio ferro-fosfato (LiFePO4) como a Dyness de 51,2V.

Agora o detalhe que muda tudo: o acoplamento em corrente alternada, o chamado acoplamento CA. Existem duas formas de plugar bateria num sistema solar. No acoplamento em corrente contínua, a bateria entra junto dos painéis, no lado de "antes do inversor", o que exige repensar todo o projeto de geração. No acoplamento em corrente alternada, a bateria e seu inversor entram pelo lado do quadro elétrico, junto da tomada, depois que a energia já virou corrente alternada. O ELS-11.4-SP é dessa segunda família.

Por que isso importa tanto? Porque num sistema de microinversores da família DS3 a conversão já acontece no telhado, a energia que desce dos painéis já é corrente alternada. Encaixar uma bateria pelo lado da corrente contínua ali seria antinatural. O acoplamento CA é o que permite plugar o armazenamento no lado do quadro, depois, sem tocar nos painéis nem nos microinversores. É por isso que o datasheet posiciona o ELS-11.4-SP como solução tanto para instalações novas quanto para instalações que já existem: ele foi pensado para chegar depois e completar o sistema.

Especificações que se destacam: onde o ELS-11.4-SP entrega de verdade

Vamos aos números da ficha, porque é aqui que o equipamento se defende sozinho. A potência nominal é de até 11.400 VA, com eficiência máxima de até 95,6% (e 94,4% na média europeia, um índice mais conservador que considera cargas parciais). Uma nota sobre a unidade: VA é a potência "aparente" que o equipamento suporta, enquanto W é a potência útil que efetivamente vira trabalho; nas fichas aparecem os dois, e para dimensionar cargas o que importa é não passar do limite indicado. No modo de emergência, ele segura 11.400 VA contínuos e admite um pico de 17.100 VA por 10 segundos, folga que existe justamente para dar conta do arranque de motores (geladeira, bomba, ar-condicionado), que puxam muito mais no instante em que ligam.

O ponto que merece destaque de verdade é a comutação de nível UPS em menos de 10 milissegundos. Quando a rede cai, o ELS-11.4-SP assume as cargas em menos de 1 centésimo de segundo, rápido o bastante para que aparelhos sensíveis nem percebam a troca, do mesmo jeito que um no-break de computador. Some a isso o grau de proteção IP65 (vedado contra poeira e jatos d'água, apto a instalação externa) e a faixa de temperatura de operação de -25°C a 65°C: é um equipamento construído para viver do lado de fora, no clima real do Brasil.

E tem o acerto brasileiro: a saída é 220V entre as duas fases e 110V entre fase e neutro, a configuração split-phase (fase dividida) que entrega os dois padrões de tomada da casa brasileira ao mesmo tempo, os 220V dos chuveiros e ar-condicionado e os 110V dos aparelhos comuns. Fecha o pacote uma garantia de 10 anos e comunicação por Wi-Fi, Bluetooth, RS485 e CAN, que são os canais por onde ele conversa com a bateria e com a nuvem. Não é um adjetivo vazio dizer que é robusto: são 95,6% de eficiência de pico, resposta de no-break, vedação de uso externo e uma década de garantia, tudo escrito na ficha.

Backup e os 4 modos de operação: o que muda no dia a dia

Antes dos modos, vale entender o que é backup. Um sistema solar comum ligado à rede tem uma trava de segurança: quando falta luz, ele se desliga sozinho (o chamado anti-ilhamento), para não jogar energia numa rede que os técnicos da concessionária podem estar consertando. O efeito colateral é conhecido, na queda de energia, quem só tem painel também fica no escuro. O modo backup do ELS-11.4-SP é exatamente o que quebra essa limitação: ele isola a parte protegida da casa e continua alimentando as cargas escolhidas com segurança, sem energizar a rua. Como a comutação é inferior a 10 milissegundos, a transição é praticamente imperceptível.

O equipamento opera em quatro modos. O modo backup é a emergência: guarda energia para o momento em que a rede cair. O modo autoconsumo é o do dia a dia: a bateria guarda o excedente gerado durante o dia para você usar à noite, em vez de mandar essa sobra para a rede. O modo peak shaving ("cortar o pico") usa a bateria nos horários de maior consumo ou de tarifa mais cara, reduzindo a demanda puxada da rede naquele intervalo. E há um quarto modo, chamado avançado, a APsystems o lista entre os modos de operação, mas o datasheet não detalha como ele funciona. Aqui a gente para no que a fonte sustenta: o modo existe e completa o conjunto; o comportamento fino é assunto de configuração na instalação, não de promessa nossa.

Sobre o que o backup "segura": aqui a honestidade importa. Ele entrega até 11.400 VA contínuos, com pico de 17.100 VA por 10 segundos, potência que dá conta de um conjunto expressivo de cargas essenciais. Mas quais cargas exatamente ficam energizadas depende do projeto: do circuito de backup dimensionado e do quanto de energia está guardado na bateria naquele instante. Prometer "a casa inteira, sempre" sem um projeto por trás seria desonesto. O correto é dimensionar as cargas críticas, iluminação, geladeira, roteador, uma tomada estratégica, e ter clareza de que a autonomia é limitada pela capacidade da bateria.

Baterias compatíveis e autonomia: quanto tempo a casa aguenta

A janela de bateria do ELS-11.4-SP é clara na ficha: baixa tensão, valor nominal de 48V, aceitando de 40 a 60 volts de corrente contínua. Dentro dessa faixa entram baterias de lítio ferro-fosfato (LiFePO4), química hoje padrão no armazenamento residencial por ser mais segura e ter vida longa. A Dyness de 5,12 kWh (51,2V / 100Ah) é um exemplo que se encaixa exatamente nessa janela: seus 51,2V nominais caem dentro do intervalo de 40 a 60 volts que o ELS-11.4-SP aceita. Ela tem profundidade de descarga (DoD) de 90%, ou seja, quase toda a energia armazenada fica disponível para uso, e é escalável em paralelo para crescer conforme a necessidade. Do ponto de vista elétrico a tensão bate; a compatibilidade específica de cada modelo é sempre bom confirmar com o fornecedor antes de fechar o projeto.

Do lado do carregamento, o ELS-11.4-SP se ajusta automaticamente ao BMS da bateria (o sistema eletrônico que gerencia as células) e trabalha com uma curva de carga em 3 estágios com equalização, em bom português, ele respeita o ritmo saudável da bateria em vez de forçar. A corrente máxima de carga e de descarga é de 240A, o que dá folga bastante para trabalhar com bancos de várias baterias em paralelo.

E a autonomia, quanto tempo a casa aguenta? A conta base é simples: energia útil dividida pelo consumo. Energia útil é a capacidade da bateria multiplicada pela profundidade de descarga; uma Dyness de 5,12 kWh a 90% de DoD entrega cerca de 4,6 kWh aproveitáveis. Divida isso pelo consumo real das cargas em backup e você tem as horas. O detalhe direto: sem o consumo real da sua casa, qualquer número fechado de autonomia é chute. Escalando o banco, a Dyness é modular, você aumenta a energia guardada e, com ela, as horas. Para entender melhor o outro lado da conta, vale ler sobre a [queda nos custos de armazenamento na próxima década](/queda-nos-custos-de-armazenamento-estamos-prontos-para-a-proxima-decada/).

Já tenho microinversores DS3: preciso trocar algo para colocar a bateria?

Essa é a dúvida de fundo de funil, e a resposta é a melhor possível: não, você não troca nada da geração. Os microinversores da família DS3 permanecem onde estão, os painéis permanecem intactos, e a ECU segue monitorando tudo como antes. O que entra de novo é o conjunto bateria + ELS-11.4-SP, e ele entra pelo lado do quadro elétrico, via acoplamento em corrente alternada. É exatamente esse tipo de retrofit, adicionar armazenamento a uma instalação que já existe, que o datasheet coloca como um dos usos do equipamento.

O motivo técnico já foi explicado, mas vale reforçar por que é tão conveniente aqui: como cada microinversor da família DS3 já converte a energia para corrente alternada no telhado, a instalação inteira já "fala" em corrente alternada. O ELS-11.4-SP conversa nessa mesma língua. Ele se pluga no lado alternado, mede o que está sendo gerado e consumido, e decide quando carregar a bateria, quando descarregar e quando entrar em backup, sem precisar reprojetar o lado dos painéis. Se você quer saber quantos módulos cada micro comporta antes de pensar em expandir, vale conferir [quantos módulos cada microinversor DS3 comporta](/quantos-modulos-por-microinversor/).

E o monitoramento? Continua sendo o mesmo, agora mais completo. A ECU e o EMA seguem mostrando a geração painel a painel exatamente como antes; o ELS-11.4-SP se junta a essa plataforma reportando o fluxo da bateria. Ou seja, o retrofit não fragmenta o sistema em dois apps de marcas diferentes, ele mantém tudo debaixo do mesmo guarda-chuva APsystems. É esse encaixe que justifica o argumento de ecossistema: cada peça foi feita para completar a outra.

Vale a pena investir em bateria agora, com a Lei 14.300?

A Lei 14.300, o marco legal da micro e minigeração distribuída, estabeleceu uma transição na forma como a energia que você injeta na rede é compensada. Em linhas gerais, o valor do crédito por essa energia excedente vem diminuindo gradualmente, com regras que variam conforme a data de conexão do sistema, e os prazos e percentuais exatos devem ser sempre confirmados na fonte oficial antes de qualquer conta. O recado prático que interessa aqui: mandar sobra para a rede vale, com o tempo, um pouco menos do que valia; e usar a própria energia (autoconsumo) ganha peso relativo.

É nesse novo equilíbrio que a bateria muda de papel. Enquanto o crédito injetado valia "cheio", guardar energia fazia menos sentido econômico do que simplesmente exportar. À medida que o valor do excedente cai, cresce a lógica de armazenar o que sobra de dia para usar à noite (autoconsumo) e de cortar o consumo puxado da rede nos horários de pico ou de tarifa mais cara (peak shaving), os dois modos que o ELS-11.4-SP oferece. A economia com bateria vem justamente de deslocar consumo e dar respaldo, não de virar crédito na conta.

Aqui a honestidade é obrigatória: não existe payback universal. O tempo de retorno depende da sua tarifa, do seu perfil de consumo, de quanto excedente você tem hoje e do dimensionamento do banco, variáveis que só a sua conta de luz e o seu projeto revelam. O que dá para afirmar com segurança é a direção: o cenário regulatório empurra o mercado para o autoconsumo, e o interesse por armazenamento residencial cresce nesse rastro. Sobre por que a bateria também vira segurança, e não só economia, vale ler como a [energia solar e baterias ganhando força contra apagões](/apagoes-nao-assustam-energia-solar-e-baterias-ganham-forca-no-brasil/).

Monitoramento único: bateria e cada painel no mesmo app EMA

Aqui está o diferencial que amarra o ecossistema. Num sistema com microinversores da família DS3 + ECU, você já enxerga a geração painel a painel: cada microinversor reporta o desempenho dos seus módulos via ZigBee para a ECU, que envia os dados ao EMA, a plataforma de monitoramento acessível por site e aplicativo. É o nível de detalhe que só a geração distribuída no telhado permite; num inversor central tradicional, você veria apenas o número somado de tudo.

O ELS-11.4-SP se junta a essa mesma plataforma. Em vez de você precisar de um app para os painéis e outro para a bateria, cenário comum quando se mistura marcas,, o EMA passa a mostrar, no mesmo painel de controle, a geração de cada módulo e o fluxo da bateria: quanto está carregando, quanto está descarregando, o estado de carga. É a vantagem concreta de manter tudo dentro de um ecossistema só: uma tela para entender o sistema inteiro, do painel à tomada.

Esse é o argumento direto de fechamento. Não estamos dizendo que é "o melhor do mundo"; estamos dizendo o que a ficha sustenta: geração painel a painel com os DS3, gateway ZigBee com a ECU, armazenamento com acoplamento CA e comutação de no-break com o ELS-11.4-SP, e todos reportando no mesmo EMA. É um sistema que conversa consigo mesmo, e isso, para quem vai conviver com o equipamento por uma década de garantia, vale muito.

Conclusão

O ELS-11.4-SP não é um acessório de outra marca pendurado no sistema: é a peça de armazenamento que a própria APsystems criou para fechar o ciclo geração + monitoramento + bateria. E a ficha sustenta o elogio, 95,6% de eficiência de pico, comutação de no-break em menos de 10 milissegundos, até 11.400 VA contínuos com pico de 17.100 VA no backup, saída split-phase 220V/110V do padrão brasileiro, proteção IP65 para uso externo e 10 anos de garantia. Some a isso o acoplamento em corrente alternada, que transforma um sistema de microinversores da família DS3 já instalado em um sistema com bateria sem trocar um painel sequer, e o monitoramento unificado no EMA, e você tem um raro caso de ecossistema que realmente conversa consigo mesmo.

A polêmica, no fim, nunca foi contra o produto, foi contra a leitura preguiçosa de que 'APsystems é só microinversor'. Com o datasheet aberto, a história fica completa: geração, monitoramento e armazenamento, de uma marca só, projetados para se completar. É um equipamento sólido, e é por isso que a gente trabalha com ele.
