Microinversor bifásico ou monofásico? O que muda no 220 V

Você viu 'saída 220V' na ficha do microinversor e pensou: pronto, minha casa é 220, então serve. Só que '220V' não é um tipo de rede: é apenas a tensão que o aparelho espera enxergar entre os seus dois fios de saída. E uma mesma casa '220V' pode ser eletricamente de dois jeitos bem diferentes. Tratar esse número como se resolvesse a escolha sozinho é o erro mais comum na hora de comprar.

A resposta curta é esta: nem todo microinversor '220V' liga na mesma rede. O DS3D e o DS3-H entregam 220V e fecham tanto em rede bifásica (entre duas fases) quanto em rede monofásica de 220V (fase e neutro); o DS3-LV é 127V; e o QT2 é trifásico ('220V, 3~', ou seja, usa as três fases ao mesmo tempo). Quem decide isso é a linha 'tensão nominal de saída' da ficha, e a presença, ou não, do símbolo '3~'. Comprar o tipo errado não faz o micro gerar menos: ele simplesmente não conecta na rede.

Por isso, antes de comprar, o que importa é confirmar a tensão e o número de fases que a concessionária entrega na sua casa. Abaixo, com a ficha na mão, a gente separa o que é rede, o que é marketing (como o tal 'split-phase americano') e qual modelo fecha em qual instalação, tudo sustentado em número certificado, sem achismo.

Resposta rápida: '220V' não é um tipo único de rede

Quando a ficha diz 'tensão nominal de saída: 220V', ela informa uma coisa específica: a tensão que o microinversor espera ver entre os seus dois fios de saída de corrente alternada. Só isso. Esse número, sozinho, não conta se a sua rede é monofásica ou bifásica, e é exatamente aí que muita gente (e muito anúncio) escorrega, tratando '220V' como se fosse um único tipo de instalação.

Na prática, os microinversores fecham em redes diferentes. O DS3D e o DS3-H têm saída nominal de 220V e conectam tanto em rede monofásica de 220V (fase e neutro) quanto em rede bifásica (entre duas fases). Nos dois casos, eles veem 220V entre seus dois terminais. O DS3-LV tem saída de 127V, feito para a rede de 127V. E o QT2 (modelo QT2-220) é trifásico: sua saída é '220V, 3~', o que significa 220V em três fases ao mesmo tempo. Três caminhos de rede, três projetos diferentes.

A regra que vale a pena guardar já na primeira linha: o que decide a compatibilidade não é 'ser 220V', e sim duas informações da ficha: a tensão nominal de saída e a presença (ou não) do símbolo '3~', que marca o trifásico. Errar nesse par não deixa o micro 'mais fraco'; deixa ele sem conectar. O resto do artigo é destrinchar isso com a ficha aberta.

Monofásico (FN), bifásico (FF) e trifásico: o que muda na sua tomada

Antes de olhar modelo nenhum, vale alinhar três palavras que aparecem o tempo todo: monofásico, bifásico e trifásico. Elas descrevem quantas 'fases' (fios energizados) a concessionária traz até o seu padrão de entrada, e é isso, mais do que o número '220', que determina o tipo de rede da sua casa.

No Brasil não existe uma tensão única: dependendo da cidade e da distribuidora, a casa recebe 127V ou 220V. É herança de uma escolha histórica de padronização elétrica: a mesma [origem da disputa entre correntes na rede elétrica](/a-guerra-das-correntes/) que moldou o mundo inteiro deixou o Brasil com essa mistura regional. Por isso a tensão de fornecimento é definida pela distribuidora local, não pelo cliente: é o microinversor que precisa casar com a rede que já está na rua, e não o contrário. O que é comum a todos é a frequência: 60Hz, confirmada na ficha do DS3-H e do DS3-LV.

Em bom português: monofásico é uma fase mais o neutro (fase-neutro, ou FN), e aí a tensão pode ser 127V ou 220V, conforme a região. Bifásico é entre duas fases (fase-fase, ou FF); onde cada fase vale 127V, a tensão entre elas dá justamente 220V, por isso um micro de saída 220V fecha nessa configuração. Trifásico é a rede com três fases, usada quando a demanda é maior; o QT2 foi desenhado para usar as três ao mesmo tempo, e por isso é chamado de trifásico nativo. Guardando essas três imagens, o resto da escolha fica fácil.

O que o número da ficha realmente diz (e o símbolo '3~')

Abra qualquer ficha da linha e procure a linha 'tensão nominal de saída / faixa de tensão de saída'. Ela vem em dois números: o nominal (o alvo) e a faixa (o intervalo em que o aparelho continua conectado). No DS3D é '220V / 176V a 246,4V'; no DS3-H, o mesmo '220V / 176V a 246,4V'; no DS3-LV, '127V / 101,6V a 142,2V'. Repare que as faixas de 220V e de 127V nem se encostam, o que já antecipa por que um não substitui o outro.

O detalhe que denuncia o trifásico é um símbolo pequeno: '3~'. Na ficha do QT2 a saída aparece como '220V, 3~ / 176V a 246,4V'. Aquele '3~' significa 'três fases', é o que diferencia o QT2, que distribui a saída em três fases (5A por fase, escrito '5A x 3'), de um micro monofásico/bifásico comum. Se você não vê o '3~', não é trifásico. É um dos poucos símbolos da ficha que muda completamente a rede de destino.

Mais uma pegadinha visual: um modelo mostra a potência de saída em W e outro em VA. O DS3D aparece com '2000W'; o DS3-H com '1050VA'; o DS3-LV com '1000VA'; o QT2 com '1900VA'. VA (volt-ampère) é a potência aparente e W (watt) é a potência ativa. São duas formas de medir a mesma saída, e essa diferença de unidade não muda nada sobre o tipo de rede em que o aparelho liga. Não deixe a troca de sigla te confundir: o que importa para a conexão é a tensão nominal e o '3~', não se está escrito W ou VA.

'Split-phase': o padrão americano que o seu micro brasileiro não é

Vez ou outra aparece um anúncio chamando um microinversor brasileiro de 'split-phase' ou 'split-phase americano'. Vale entender o termo para não cair nele. Split-phase é o padrão residencial dos Estados Unidos: tipicamente 120/240V, com duas metades de tensão defasadas a partir de um neutro central. É um jeito de distribuir energia dentro de casa que faz sentido lá, e que não corresponde ao sistema de distribuição brasileiro.

Ou seja: chamar um micro de saída 220V feito para o Brasil de 'split-phase' é erro de nomenclatura, não uma especificação. O DS3D e o DS3-H são bifásico fase-fase 220V (e também atendem monofásico fase-neutro 220V). A própria ficha traz 'Região: Brasil'. Não são equipamentos pensados para a rede norte-americana; a informação está lá, escrita, no documento certificado do produto. Um detalhe que confunde: na linha de armazenamento APstorage o sufixo 'SP' (split-phase) aparece no ELS-11.4-SP, que a própria APsystems vende no Brasil como 'bifásico 220 V'. Ali o termo virou nome de modelo para duas fases; a rede continua sendo a nossa 127/220 V.

A lição prática é simples: quando o vocabulário do anúncio não bate com o vocabulário da ficha, confie na ficha. Termo importado costuma ser marketing ou cópia mal-adaptada de material estrangeiro. O que vale para ligar o seu sistema é a 'tensão nominal de saída', a faixa e o '3~', tudo em português técnico, tudo certificado. 'Split-phase' simplesmente não é uma categoria que exista nos modelos brasileiros dessa linha.

DS3D, DS3-H, DS3-LV e QT2: qual fecha em qual rede (com prova na ficha)

Juntando tudo, dá para montar o mapa de qual modelo fecha em qual rede, sempre com o número da ficha do lado, sem achismo.

• DS3-LV: Tipo de rede Monofásico 127V (fase-neutro); Tensão nominal de saída 127V; Potência máx. de saída 1000VA; Módulos por unidade 2

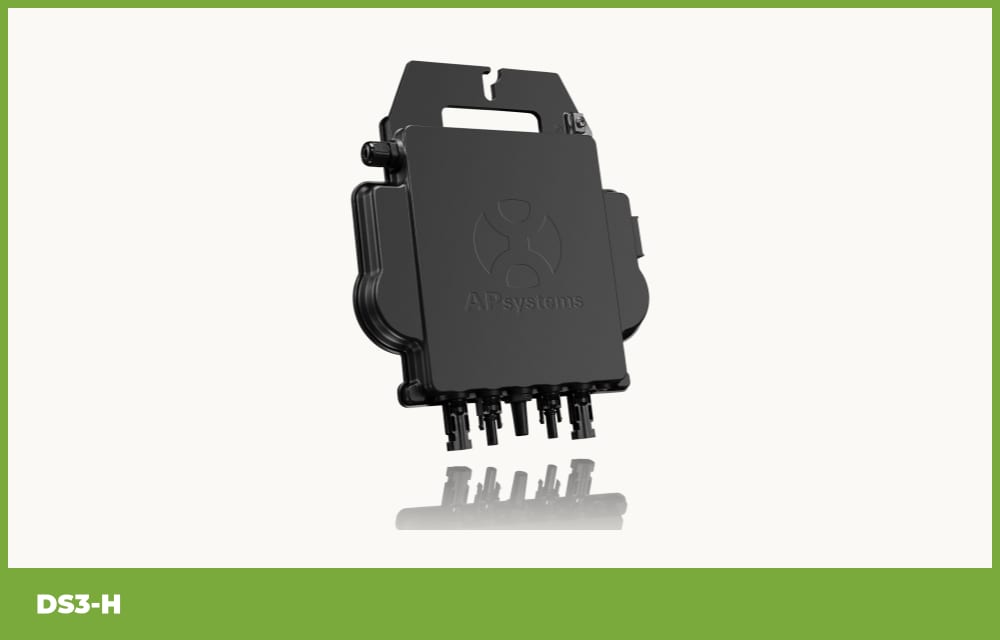

• DS3-H: Tipo de rede Bifásico FF ou monofásico FN 220V; Tensão nominal de saída 220V; Potência máx. de saída 1050VA; Módulos por unidade 2

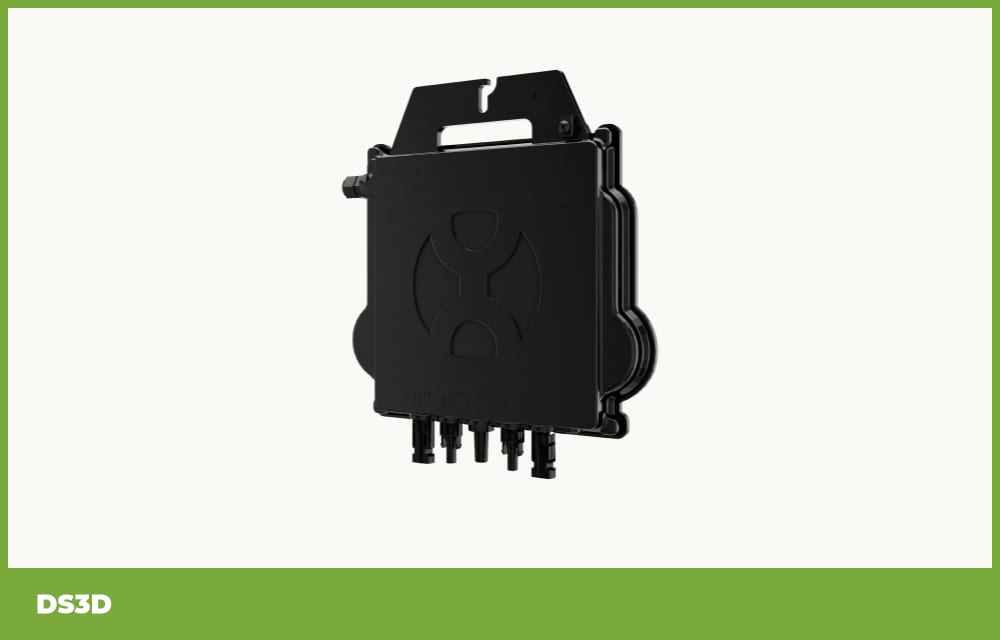

• DS3D: Tipo de rede Bifásico FF ou monofásico FN 220V; Tensão nominal de saída 220V; Potência máx. de saída 2000W; Módulos por unidade até 4
• QT2-220: Tipo de rede Trifásico (220V, 3~); Tensão nominal de saída 220V, 3~; Potência máx. de saída 1900VA; Módulos por unidade 4

Repare que o DS3-LV e o DS3-H são o par de comparação de igual pra igual: mesmo porte, 2 módulos cada, mudando só a tensão de rede (127V contra 220V). Já o DS3D também é 220V, mas de outro patamar: conecta até 4 módulos e entrega 2000W. E o QT2 é o único trifásico da lista. Para dimensionar quantos painéis entram em cada um, vale o guia de [quantos módulos cada microinversor aceita (DS3D, DS3H, QT2)](/quantos-modulos-por-microinversor/).

E aqui entra o que faz essa linha ser sólida, não por adjetivo, mas por prova na ficha. Todos esses modelos trazem 'Região: Brasil' e são certificados nas normas nacionais: ABNT NBR 16149:2013 e ABNT NBR 16150 (os ensaios de conexão à rede exigidos aqui), operando nos 60Hz da rede brasileira. Não é produto importado com etiqueta trocada. Os parâmetros de tensão e frequência foram homologados para o nosso sistema.

A engenharia acompanha. Os modelos duplos trazem 2 MPPTs independentes: MPPT é o rastreador que busca o ponto de máxima geração de cada entrada de painéis, e 'independentes' quer dizer que a sombra de um lado não derruba o outro. Todos têm classificação IP67 (vedado contra água e poeira) e relé de proteção de segurança integrado (um dispositivo interno que desconecta o micro se a rede sair do padrão seguro). E a eficiência é alta e verificável: o DS3D chega a 97% de eficiência máxima e o QT2 a 96,47%, quase toda a energia do painel vira energia útil na rede. Quando a gente diz que vale a pena, é isso que estamos apontando: número de ficha, não conversa de vendedor. Se a sua entrada é trifásica, dá para ir mais fundo no [comparativo do QT2-220 trifásico com o HMS-2250](/hms-2250-vs-qt2-220-trifasico/).

Rede errada não liga, e o jeito de descobrir a sua

Errar a tensão não deixa o micro 'mais fraco': ele não sincroniza. A faixa de saída do DS3-LV vai de 101,6 V a 142,2 V e a do DS3D e do DS3-H, de 176 V a 246,4 V. Não há sobreposição, então um modelo de 127 V numa rede de 220 V (ou o contrário) lê 'rede fora do padrão' e fica parado. Geração zero, não meia geração.

Para descobrir sua rede, a conta de luz costuma trazer a tensão e o tipo de fornecimento; um multímetro entre fase e neutro e entre duas fases confirma; na dúvida, a distribuidora responde. Já detalhamos esse passo a passo, o que fazer se comprou o modelo errado e o efeito da tensão no cabeamento em como escolher entre 127V e 220V: DS3-LV ou DS3-H.

Se a sua entrada é trifásica, há dois caminhos legítimos. O primeiro é o QT2, trifásico nativo: um único aparelho já entrega saída '220V, 3~' balanceada nas três fases, o que simplifica o projeto e o equilíbrio da instalação. O segundo é usar microinversores monofásicos/bifásicos (como o DS3D ou o DS3-H) distribuídos e equilibrados entre as três fases. As duas rotas funcionam; a escolha depende do equilíbrio de fases, do tamanho do sistema e do projeto. Vale uma avaliação técnica antes de fechar, não um chute.

Uma pegadinha para quem é bifásico: a ECU-C, a central da APsystems que faz limite de exportação (injeção zero), tem essa função documentada só para monofásico e trifásico. Explicamos o que ela faz e o que não faz em ECU-C: injeção zero e limitação de exportação.

Para redes monofásicas ou bifásicas de 220V, o DS3-H e o DS3D são a escolha direta; para 127V, o DS3-LV. O importante é fazer o caminho na ordem certa: primeiro descobre-se a rede, depois escolhe-se o micro que casa com ela, nunca o contrário. Para ver os modelos lado a lado já com essa lógica, dá para [ver os microinversores APsystems na loja](/loja-casa-do-micro-inversor/) e conferir a ficha de cada um.

Conclusão

No fim, a regra é curta e não falha: antes de comprar, confira dois números da sua rede: a tensão (127V ou 220V) e o número de fases (mono, bi ou trifásica), e depois escolha o microinversor cuja ficha casa com eles. '220V' não é um tipo único de rede, 'split-phase' é rótulo importado (mesmo quando aparece no nome de um modelo), e a unidade W ou VA não muda nada disso. O número certo é, muito literalmente, o que liga.

E, escolhendo pela ficha, você leva um produto que se sustenta na prova: linha versão Brasil, certificada em ABNT NBR 16149:2013 e 16150, com IP67, relé de proteção integrado e eficiência de até 97% (DS3D). Para o próximo passo (quantos painéis cabem em cada modelo), o guia de quantos módulos por microinversor continua a conversa.
